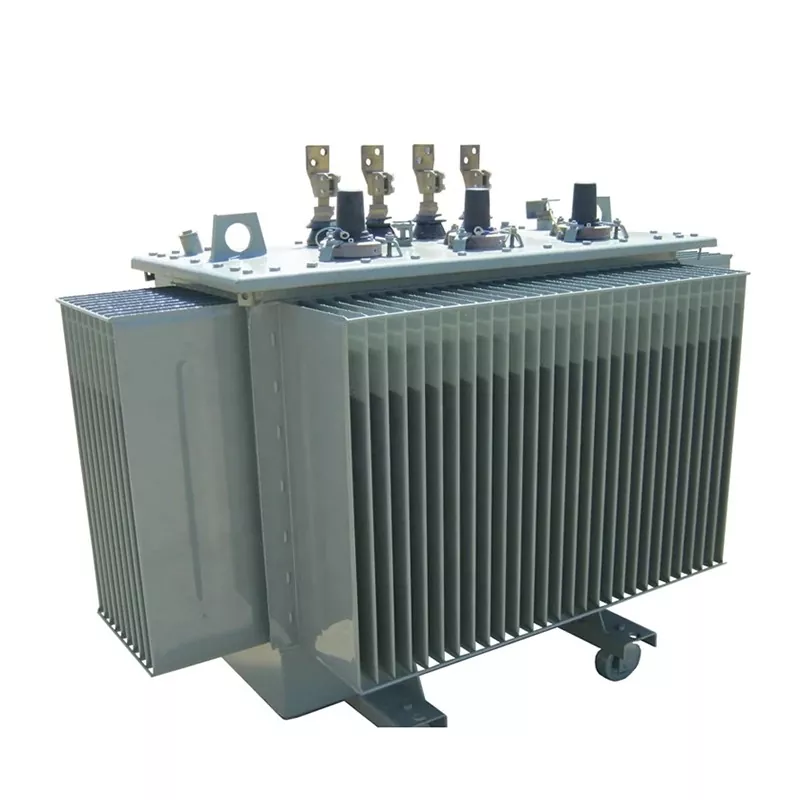

35 кВ аз шығынды және жүктемедегі реттеуші трансформатор

The35кВ төмен шығынды және жүктемедегі реттеуші трансформатортарату және қосалқы станциялар жүйелерінде тұрақты кернеуді басқаруға арналған орташа кернеулі күштік трансформатор болып табылады. Ол біріктіредіжүктемедегі шүмекті ауыстырғыш (OLTC)бұл трансформатор жұмыс істеп тұрған кезде кернеуді реттеуге мүмкіндік береді, үзіліссіз үздіксіз қуат беруді қамтамасыз етеді. Lugao Power Co., Ltd жоғары сапалы өнім шығарадытрансформаторларқол жеткізу үшін жоғары сапалы кремний болат өзектерін, сенімді орамдарды және оқшаулағыш трансформатор майын пайдаланутөмен энергия шығыны, жоғары тиімділік және ұзақ қызмет ету мерзімі. Бұл трансформаторлар электр станцияларында, қосалқы станцияларда және өнеркәсіптік электр тарату желілерінде кеңінен қолданылады.

Параметр

Сыйымдылығы y	GB/20052-2020			кедергі кернегі (%)	жүксіз ток (%)	Вектор тобы	Ұзарту d Конн әрекет
	(S13)
	жүксіз жоғалту	жүктеме жоғалту
		Dyn11/Yzn1 1	Жоқ
30	65	455	430	4.0	0.5	Yyn0 НЕМЕСЕ Dyn11	±2*2. 5% НЕМЕСЕ±5 %
50	80	655	625		0.5
63	90	785	745		0.5
80	105	945	900		0.45
100	120	1140	1080		0.45
125	135	1360	1295		0.45
160	160	1665	1585		0.4
200	190	1970	1870		0.4
250	230	2300	2195		0.4
315	270	2760	2630		0.35
400	330	3250	3095		0.35
500	385	3900	3710		0.3
630	460	4460		4.5	0.25
800	560	5400			0.18
1000	665	7415			0.17
1250	780	8640			0.17
1600	940	10440			0.16
2000	1085	13180		5.0	0.16
2500	1280	13360			0.16

35 кВ төмен шығынды және жүктемедегі реттеуші трансформатор қалай жұмыс істейді?

The35кВ төмен шығынды және жүктемедегі реттеуші трансформаторжұмыс кезінде кернеу деңгейін реттеу үшін OLTC жүйесін біріктіру кезінде электромагниттік индукция негізінде жұмыс істейді.

Жұмыс принципі

• Электр энергиясы орамдар арасында электромагниттік индукция арқылы тасымалданады.
• OLTC механизмі трансформатор кранының орнын қуат көзін үзбей өзгертеді.
• Трансформатор майы жылуды тарату және оқшаулауды қамтамасыз ету үшін резервуардың ішінде айналады.
• Радиатор қауіпсіз жұмыс температурасын сақтау үшін қоршаған ауаға жылу шығарады.

Қолданудың негізгі сценарийлері

The35кВ төмен шығынды және жүктемедегі реттеуші трансформатортұрақты кернеу мен сенімді қуат көзі маңызды болып табылатын орташа кернеулі электр жүйелерінде кеңінен қолданылады.

• Электр энергиясын өндіретін қондырғылар
• Электр қосалқы станциялары
• Өнеркәсіптік электр энергиясын тарату жүйелері
• Қалалық электр желілері
• Тау-кен және ауыр өнеркәсіп
• Жаңартылатын энергия желілеріне қосылу

Жүктемедегі кранды ауыстырғыш трансформаторының артықшылықтары

• Үздіксіз кернеуді реттеуқуат көзін үзбей.
• Жақсартылған тор тұрақтылығықұбылмалы жүктеме жағдайлары үшін.
• Төмен энергия шығыныоңтайландырылған трансформатор дизайнына байланысты.
• Ұзақ қызмет ету мерзіміжоғары сапалы оқшаулаумен және маймен салқындатумен.
• Сенімді өнімділіккүрделі электр тарату желілерінде.

OLTC және Off Load Tap Changer арасындағы айырмашылық

Ерекшелік	OLTC трансформаторы	Жүктемеден босатылған түрткіш ауыстырғыш
Кернеуді реттеу	Жұмыс кезінде реттеледі	Өшіруді талап етеді
Электрмен жабдықтауды үзу	Үзіліс жоқ	Қуатты ажырату керек
Қолданба	Үлкен желілер, қосалқы станциялар	Шағын немесе тұрақты жүктеме жүйелері
Операциялық икемділік	Жоғары	Шектеулі

Неліктен 35кВ төмен шығынды және жүктемедегі реттеуші трансформаторды пайдалану керек?

• Сақтаутұрақты кернеу шығысықұбылмалы жүктеме орталарында.
• Азайтуэнергия шығындары және пайдалану шығындары.
• Жақсартуэнергия жүйесінің сенімділігі мен тиімділігі.
• үшін қолайлызаманауи смарт желі және өнеркәсіптік қуат жүйелері.
• Кернеуді реттеу кезінде үздіксіз қуат көзін қамтамасыз етіңіз.

OLTC қуат трансформаторына техникалық қызмет көрсету

• Трансформатор майының деңгейін және май сапасын үнемі тексеріп отырыңыз.
• OLTC механизмінің біркелкі ауысу жұмысын тексеріңіз.
• Жұмыс температурасы мен жүктеме жағдайын бақылаңыз.
• Радиатор мен салқындату жүйесінің кедергісіз тұрғанына көз жеткізіңіз.
• Мерзімді оқшаулауды және электрлік сынақтарды жүргізіңіз.

Неліктен таңдауЛугао?

• Кәсіби 35 кВ төмен шығынды және жүктемедегі реттеуші трансформатор өндірушісікөп жылдық салалық тәжірибесі бар.
• Жоғары сапалы шикізаткремний болат парақтары мен премиум орамдарды қоса алғанда.
• Аз шығынды және энергияны үнемдейтін дизайноперациялық шығындарды азайту үшін.
• Қатаң халықаралық тестілеу стандарттарысенімді өнімділігін қамтамасыз ету.
• Жылдам жеткізубір бірлік ең аз тапсырыспен.
• Кәсіби техникалық қолдау және сатудан кейінгі қызмет көрсету.
• экспортталатын өнімдерОрталық Азия, Африка және басқа да әлемдік нарықтар.

Жиі қойылатын сұрақтар

35 кВ төмен шығынды және жүктемедегі реттеуші трансформатордың әдеттегі қызмет ету мерзімі қандай?

Тиісті техникалық қызмет көрсету кезінде трансформатор 25 жылдан астам сенімді жұмыс істей алады.

Қандай салқындату әдісі қолданылады?

Theтрансформатормайлы суытуды пайдаланады.Трансформатор майының ауысуыжылуды тиімді тарату үшін орамалардан және өзектен радиаторға жылу.

Жұмыс кезінде кернеуді реттеуге бола ма?

Иә. OLTC жүйесі қуат көзін үзбестен кернеуді реттеуге мүмкіндік береді.

Бұл трансформаторды қай салалар жиі пайдаланады?

Электр желілері, қосалқы станциялар, ауыр өнеркәсіп, тау-кен өндірісі және жаңартылатын энергия жобалары әдетте35кВ төмен шығынды және жүктемедегі реттеуші трансформатор.
