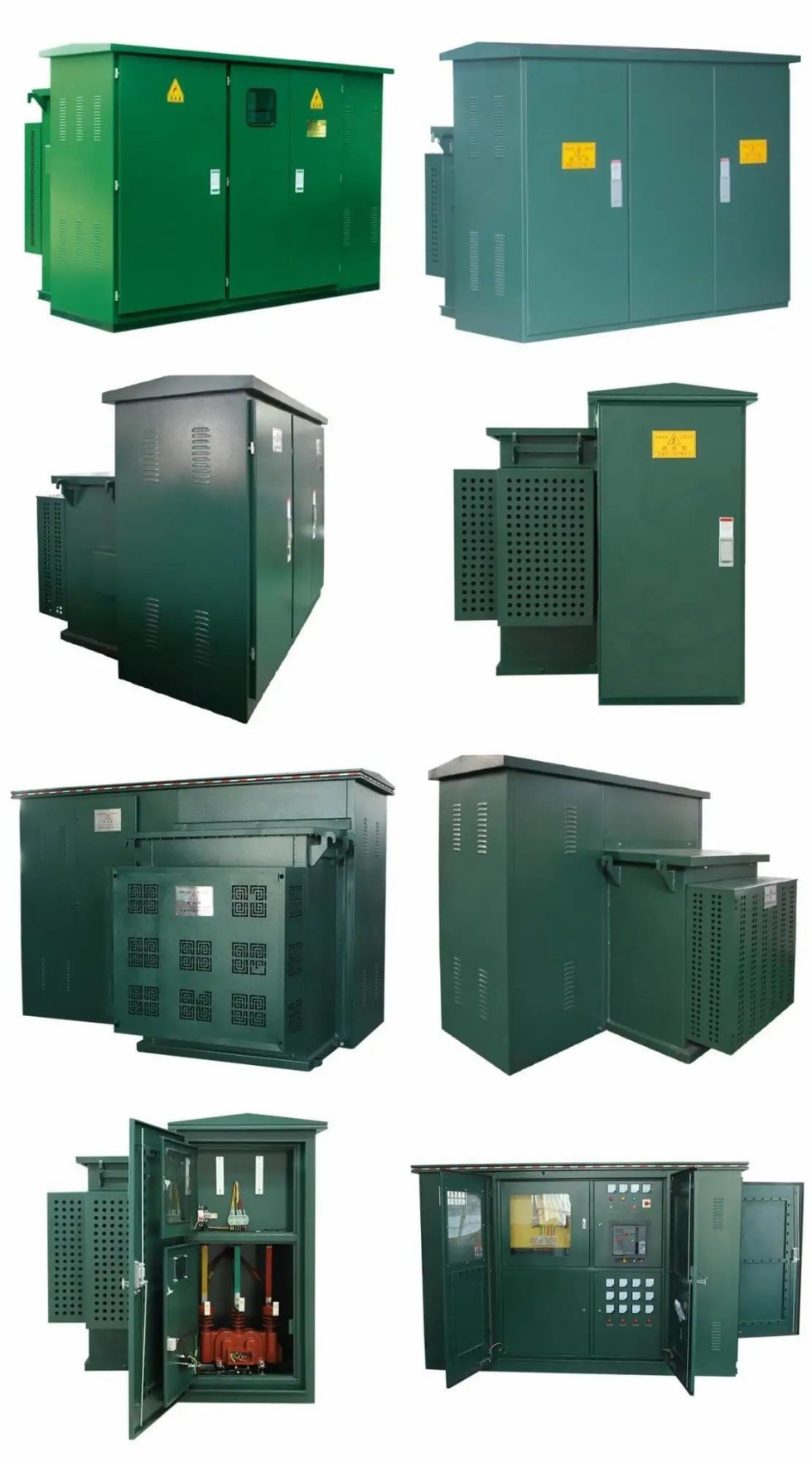

Lugao жоғары сапалы американдық типті аралас трансформаторлық шағын қосалқы станцияны кәсіби түрде шығарады. Біздің зауыт сізге теңшелген қызметтер мен тегін үлгілерді ұсынады. Американдық типті жоғары вольтты қосалқы станцияның жоғары вольтты жағы 10кВ немесе 35кВ жоғары вольтты кабельдерді қорап түріндегі трансформатордың ішкі бөлігіне толығымен тығыздалған төлкелер арқылы қосады. Ток трансформаторға кірер алдында сақтандырғыштар арқылы өтеді, онда ол төмен кернеуге айналады, содан кейін төмен кернеу блогына шығады. Барлық тарату жабдығы кеңістікті үнемдейтін және орнату мен тасымалдауды жеңілдететін ықшам дизайнымен қорапқа біріктірілген. Толығымен жабылған дизайн сыртқы ылғал мен ауаның қорапқа енуіне жол бермейді, ішкі компоненттерді тотығудан қорғайды. Сауда аудандары мен тұрғын үйлер сияқты тығыз қоныстанған аудандарға қолайлы.
Американдық типті біріктірілген трансформаторлық шағын станция бірнеше сым конфигурацияларын қолдайды және нақты жағдайларға байланысты теңшеуге болады. Барлық компоненттерді икемді түрде таңдауға болады жәнеLUGAOкәсіби команда тұтынушылар үшін үнемді шешімдерді жасай алады. Сыртқы электр қосалқы станциясы ең аз тапсырыс саны бір бірлікке және жылдам жеткізілімге ие бірнеше халықаралық стандарттарға сәйкес келеді.
|

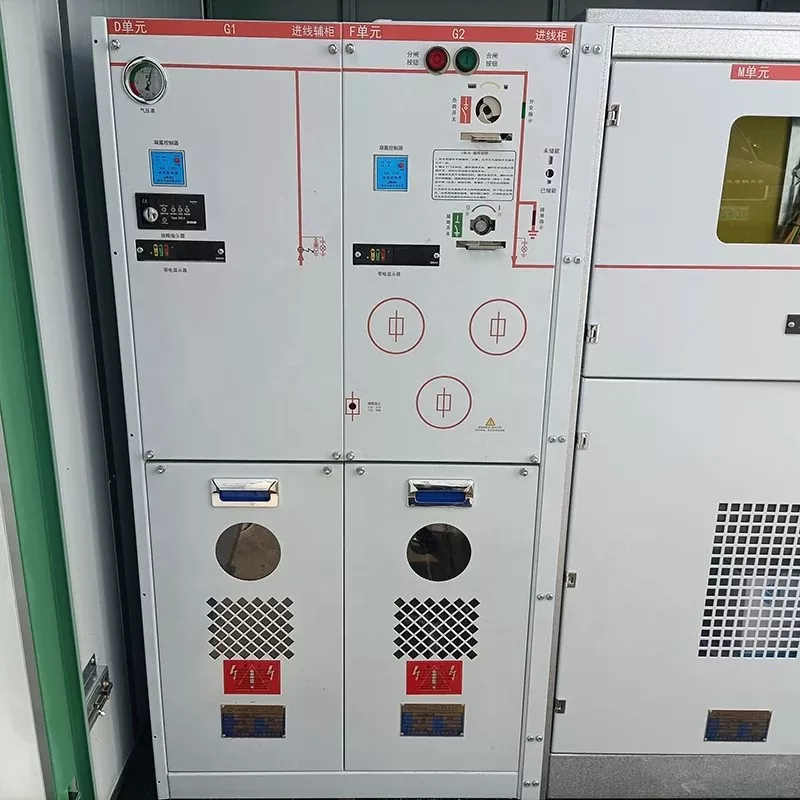

Жоғары кернеу бөлімі |
элемент |
бірлік |
Параметр |
||
|
Номиналды жиілік |
Hz |
50/60 Гц |
|||
|
Номиналды кернеу |
К.В |
3,3 кВ, 6,0 кВ, 6,6 кВ |
10КВ 11КВ |
30КВ 33КВ 35КВ 36КВ |
|
|
Максималды қызмет кернеуі |
К.В |
72 кВ |
12КВ, 24КВ |
40,5 кВ |
|
|
Бағаланған ағым |
A |
400,630,1000,1250,1600,2000,2150, т.б. |
|||
|
Трансфер тогы |
A |
1200-3150A |
|||
|
1MIN Қуат жиілігі кернеуге, жерге төзімді фазасы |
К.В |
42/48,85/95 |
|||
|
1MINҚуат жиілігі кернеуге төтеп береді фаза/сынық |
|||||
|
BIL |
К.В |
75/85,170/185 |
|||
|
Номиналды қысқа тұйықталу тогы |
Қ.А |
20,31.5 |
|||
|
Трансформатор бөлім |
Бағаланған дауыс |
кв |
3,3КВ, 6,0КВ, 6,6КВ |
10КВ 11КВ |
30КВ 33КВ 35КВ 36КВ |
|
Номиналды қуат қуаты |
кВА |
200 КВА МВА |
|||
|
Түрту ауқымы |
96 |
=2×2,5%,±5% |
|||
|
Вектор тобы |
|
Yyn0, Dyn11 |
|||
|
Қысқа тұйықталу кедергісі |
% |
4.0,4.2,4.5,6,8 |
|||
|

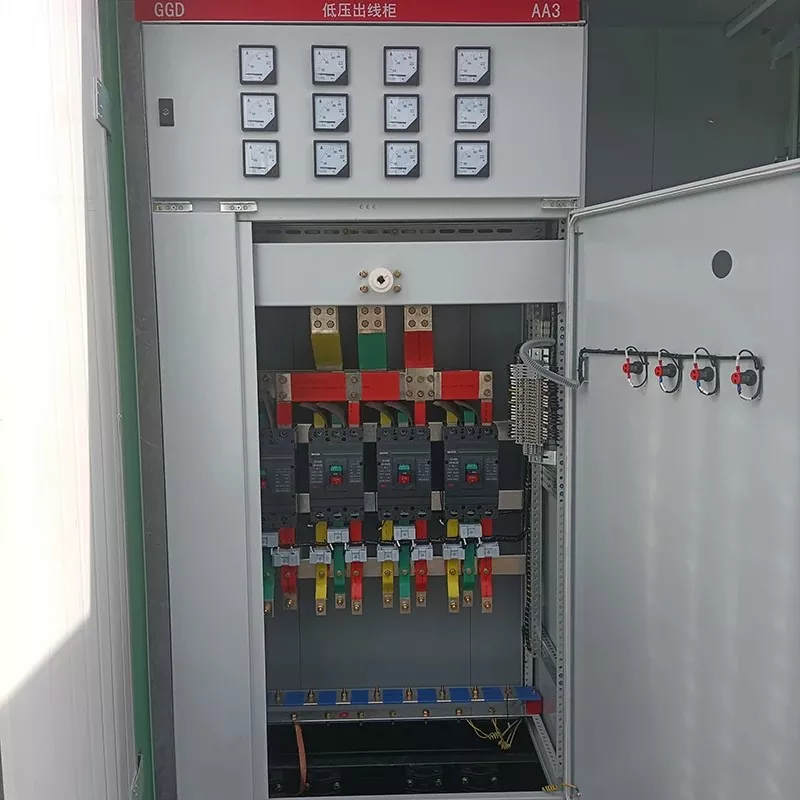

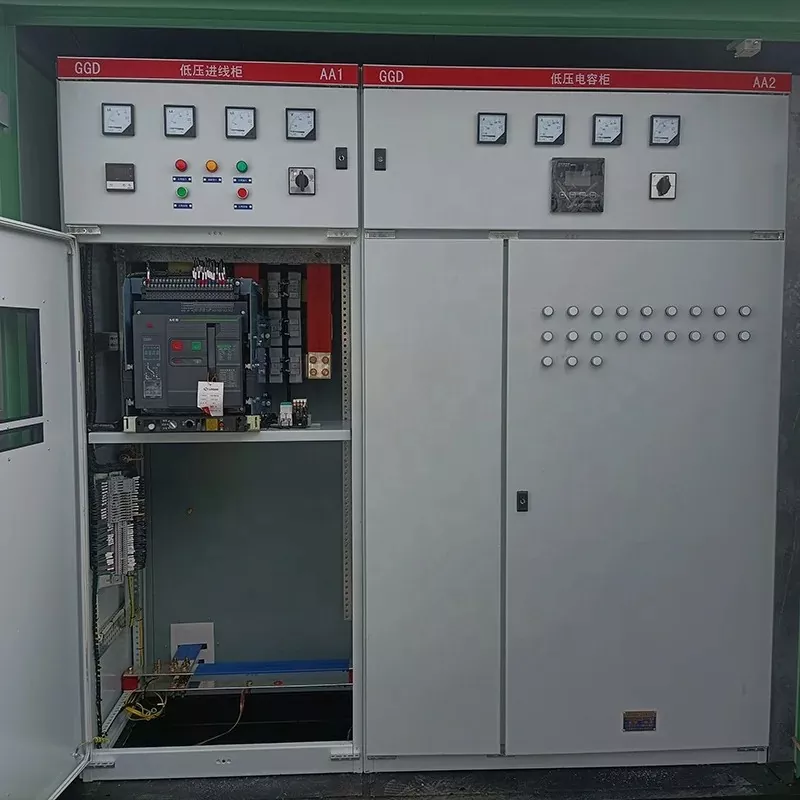

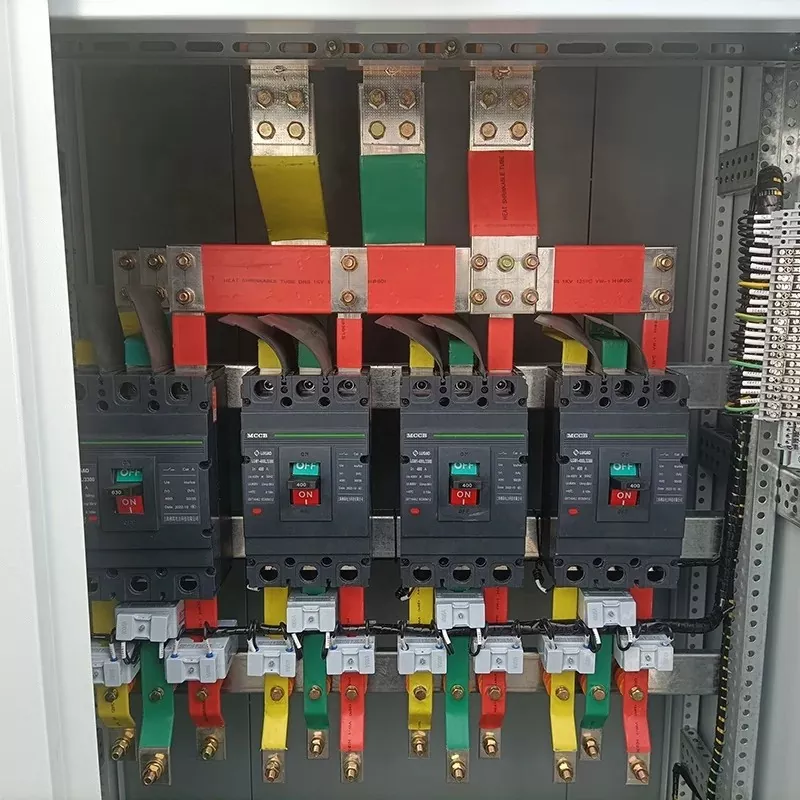

Төмен кернеу бөлімі |
номиналды кернеу |
V |
220,380,400,415,433,440,660,690,800 |
||
|
негізгі контурдың номиналды тогы |
A |
50-4000 |
|||
|
филиал ағымы |
A |
5-800 |
|||
|
Қоршау |
қорғау деңгейі |
|
|||
|
HV бөлімі |
|
P33.IP65 |
|||
|
LV бөлімі |
|
P33 |
|||
|
Трансформатор бөлімі |
|
P23 |
|||
|
Шу деңгейі |
Дж.Б |
50 |
|||
1. Стандартты жұмыс температурасы диапазоны -25°C пен 40°C
2. Конденсацияның алдын алу үшін стандартты жұмыс ылғалдылығы ≤95% болуы керек.
3. Судың ұзақ әсер етуіне жол бермеу үшін су жиналуы мүмкін жерлерде орнатуға тыйым салынады.
4. Орнату жанармай құю станцияларынан, жанармай құю станцияларынан және соған ұқсас жерлерден алыс болуы керек
5. Жылуды тарату үшін жеткілікті кеңістікті сақтау керек жәнеқосалқы станциябұрышта орнатуға болмайды.
1 Шағын құрылым, кеңістікті үнемдеу, еден кеңістігін айтарлықтай азайтады
2 Толығымен жабылған оқшаулау, ашық ток өткізбейтін бөліктер жоқ, жоғары қорғаныс деңгейі.
3 Біріктірілген дизайн, әртүрлі құрамдас бөліктердің кешенді дизайны, сыртқы тәуекелдерді азайту
4 Аз шығын, техникалық қызмет көрсетусіз жұмыс, ұзақ қызмет ету мерзімі.
5 Күшті шамадан тыс жүктеме, сұранысқа сәйкес ауытқуларға бейімделу және оңтайландырылған жылуды тарату құрылымы.
6 Қосарланған сақтандырғыш қорғанысы пайдалану шығындарын азайту үшін қолданылады.
