SC (B) 13--20-10кВ-ға арналған жан-жақты нұсқаулық

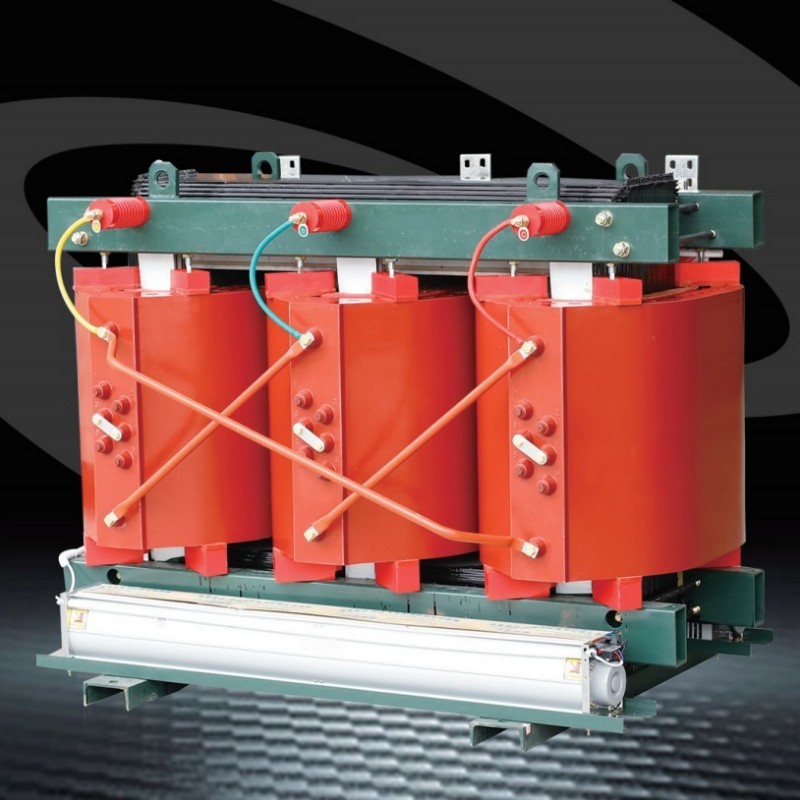

Дәстүрлі емесМұнай құйылған трансформаторлар, SC (B) 13-20-10кВ шойынның жуылуы Құрғақ типтегі су түрлендіргіш Толықтырудың құрғақ түрлендіргіштері EPOXY Resin құю технологиясы, оны сыни инфрақұрылым мен қалалық параметрлер үшін таптырмайтын таңдау жасау.

Модельге жақынырақ қараңыз: SC (B) 13--20-10кВ

Оның мүмкіндіктерін зерттемес бұрын, модель атауын шешеік:

S: Үш фазалы трансформаторды білдіреді («S» («S» қытай тіліндегі «үш фаза» тұрады).

C: Қайталанатын шайыр оқшаулауды, өрт қауіпсіздігі мен беріктігін қамтамасыз ететін негізгі технологияны көрсетеді.

(B): Дәстүрлі сымдардағы катушкалардағы жалпы проблемаларды шешетін төмен вольтты фольга жарасы катушкасын білдіреді.

13: жетілдірілген тиімділік үшін озық инженерлік итерацияларды көрсететін дизайн сериялық нөмірі.

: Жобалық қуаты 50 КВА-дан 3150 кВА дейін.

20-10кВ: Жоғары вольтты жанама кернеу деңгейі.

SC (b) 13--20-10 кВ-тық жұмыс істеу шарттары қандай?

● Орнату биіктігі: теңіз деңгейінен 1000 метрден аспайтын;

● Қуат көзі кернеу толқынының пішіні: синулық толқынына ұқсас;

● Көп фазалы қуат көзінің кернеуінің симметриясы: көп фазалы трансформатормен кернеудің кернеуі шамамен симметриялы болуы керек;

● қоршаған орта температурасы: максималды ауа температурасы + 40 ° C; Максималды тәуліктік температура + 30 ° C; Максималды жылдық орташа температура + 20 ° C; Минималды ауа температурасы -25 ° C (жабық трансформаторларға қатысты).

Шойын шайыры құрғақ түрдегі трансформаторлар ерекше?

● өзек

1. Негізгі магниттік өткізгіштігі бар салқындатылған кремнийлі болат парақтардан, астыққа арналған керемет, 45 ° толығымен көлбеу дана буындардан тұрады. Негізгі квадрат түтікті тартқыш тақтайшаны пайдаланады, ол оқшаулағыш таспамен байланған негізгі аяқтары бар. Ішкі беті ылғал мен тоттың алдын алу үшін арнайы шайырмен қапталған, жүктеме, жүктеме, ағынды және негізгі шуды тиімді азайтады.

2.SAFE, жалын-кедергі және ластанусыз, оны тікелей жүктеу орталығына орнатуға болады.

3.Қаншарусыз, оңай орнатылатын және жалпы пайдалану шығындары.

4. Жедел ылғалға төзімділік 100% ылғалдылықпен қалыпты жұмыс істеуге мүмкіндік береді және алдын ала құрғатпай жұмыстан кейін пайдалануға берілуі мүмкін.

5.Жаздықтар, аз жартылай разряд, аз шу, және күшті жылу таратуға кепілдік беріледі. Температураны жан-жақты қорғау жүйесімен жабдықталған, ол қауіпсіз трансформатордың қауіпсіздігін қамтамасыз етеді. Жоғары сенімділік. Өнімнің жедел зерттеулеріне сүйене отырып, өнімнің сенімділік көрсеткіштері халықаралық кәсіби стандарттарға жетті.

● Фольга катушкасы

Төмен вольтты орамда мыс фольганың бір бөлігін пайдаланады, сонымен қатар F оқшаулағыш, арнайы вольтты фольга желдеткішіне жараланады. Фольга катушкалары жоғары қысқа тұйықталу стресстің, ампер бұралған теңгерімсіздік, нашар жылуды тарату, велосипедпен алмастыратын, желдетудің бұрышты қателері және төмен кернеулі, жоғары вольтты, жоғары сымнан жасалған сұйықтық өнімдерімен байланысты. Біздің компания сонымен қатар шайырдың қопсытылығын және ылғал мен дақ-дәрілерге төзімді қабат жасауды емдейді.

● Температураны басқару құрылғысы

Трансформатор BWDK сериялы сигнал термометрін пайдаланады. Температура сенсоры төмен вольтты катушканың жоғарғы жартысына ендірілген, үш фазаның әрқайсысының икемділігін автоматты түрде анықтап, көрсетіледі. Сондай-ақ, ол температурада дабыл және тауарлық функциялармен ерекшеленеді.

● Кернеуді түрлендіру

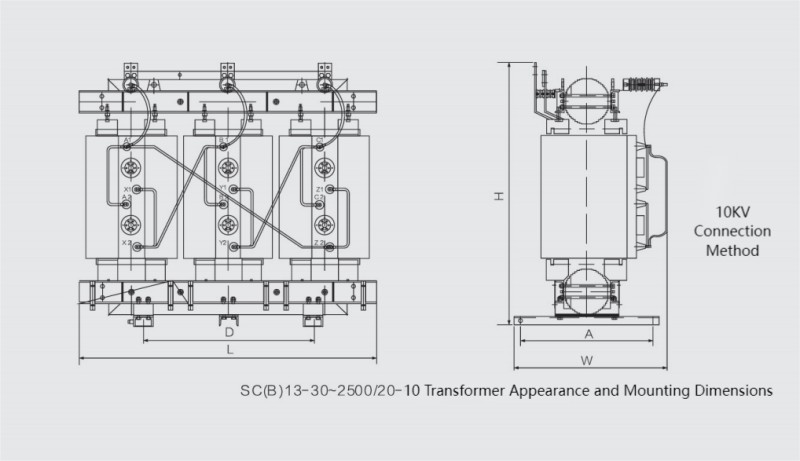

Коннектор 10 кВ және 20 кВ-та 10 кВ және 20 кВ аралығындағы кернеуді түрлендіруге, сәйкесінше 10 кВ және 20 кВ жүйелерінің талаптарына сәйкес келеді.

Бұл трансформатор кімге керек?

Қауіпсіздік электр жүйелерінде, әсіресе қауіпті немесе елді мекендерде келісілмейді. SC (b) 13--20-10кВ трансформаторы өрт қаупін, ылғалдылықты және пайдалану тұрақтылығына арналған, осыған байланысты Excel-ге құрылған. Өртке төзімді, ластанусыз жұмыс EPOXY шайыры, трансформатордың оқшаулағышы материалы жалынға төзімді. Бұл жоғары температураға ұшыраған кезде улы газдарды босатпайды және отқа ауысусыз қысқа мерзімді қызып кетуге төтеп бере алмайды. Бұл трансформаторды өртке сезімтал жерлер үшін өте ыңғайлы етеді, мысалы:

● Жерасты кеңістігі: метро, ​​шахталар және туннельдер.

● Қоғамдық ғимараттар: мектептер, ауруханалар және коммерциялық орталықтар.

● Сыни нысандар: электр станциялары, мұнай кен орындары және көп қабатты ғимараттар.

АйырмашылығыМұнай құйылған трансформаторлар, заманауи экологиялық стандарттарға сәйкес келетін ағып кетуден топырақ немесе судың ластану қаупі жоқ.

Техникалық сипаттамалары: қойылымның артындағы сандар

Трансформатордың әмбебаптығын түсіну үшін оның негізгі техникалық параметрлерін қарастырайық:
