Майға батырылған трансформатор дегеніміз не және ол неліктен қуат тарату жүйелері үшін таңдаулы таңдау болып табылады

Майлы трансформаторларқазіргі заманғы электр энергиясын беру және тарату жүйелерінде шешуші рөл атқарады. Өнеркәсіптік зауыттардан ұлттық қосалқы станцияларға дейін май толтырылған трансформаторлар оқшаулаудың жоғары көрсеткіштеріне, салқындату тиімділігіне, сенімділігіне және ұзақ қызмет мерзіміне байланысты кеңінен қолданылады. Бұл толық нұсқаулықта біз майға батырылған трансформатордың не екенін, оның қалай жұмыс істейтінін, оның құрылымын, техникалық сипаттамаларын, салқындату әдістерін (ONAN/ONAF), құрғақ түрдегі трансформаторларға қарағанда артықшылықтарын, техникалық қызмет көрсету тәжірибесін және дұрыс өндірушіні қалай таңдау керектігін зерттейміз.ЛугаоКүшті майға батырылған трансформатор ерітінділері.

Мазмұны

• 1. Майлы трансформатор дегеніміз не?
• 2. Маймен толтырылған трансформатор қалай жұмыс істейді?
• 3. Майлы трансформатордың негізгі компоненттері
• 4. Салқындату әдістері: ONAN және ONAF
• 5. Құрғақ түрдегі трансформаторларға қарағанда артықшылықтар
• 6. Электр қуатын таратудағы қолданбалар
• 7. Негізгі техникалық сипаттамалар
• 8. Майға батырылған трансформаторды қалай дұрыс таңдауға болады?
• 9. Техникалық қызмет көрсету және қауіпсіздік нұсқаулары
• 10. Жиі қойылатын сұрақтар

1. Майлы трансформатор дегеніміз не?

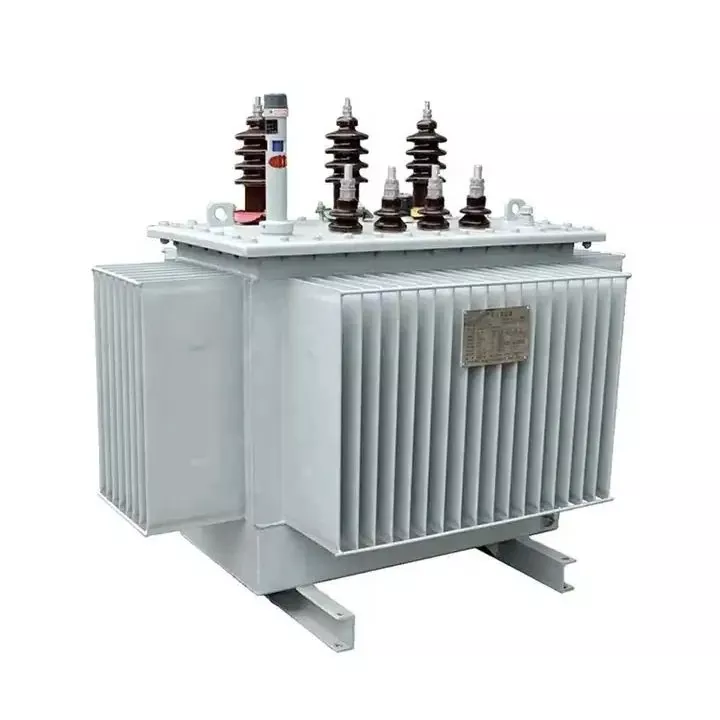

Анмайлы трансформатор, сондай-ақ май толтырылған немесе сұйық батырылған трансформатор ретінде белгілі, ядросы мен орамдары оқшаулағыш минералды майға батырылған қуат трансформаторының бір түрі. Трансформатор майы екі негізгі функцияны орындайды:

• Электрлік оқшаулау
• Жылудың таралуы (салқындатқыш орта)

Бұл трансформаторлар жүйелік талаптарға байланысты әдетте 10кВ-тан 220кВ-қа дейін немесе одан жоғары болатын орташа және жоғары вольтты электр тарату желілерінде кеңінен қолданылады.

2. Маймен толтырылған трансформатор қалай жұмыс істейді?

Майлы трансформатордың жұмыс принципі электромагниттік индукцияға негізделген. Айнымалы ток бастапқы орам арқылы өткенде, ламинатталған кремний болат өзегінде магнит өрісін жасайды. Бұл магнит ағыны қайталама орамдағы кернеуді тудырады.

Трансформатор майының рөлі

• Мыстың жоғалуы мен өзек жоғалуы нәтижесінде пайда болатын жылуды сіңіреді
• Жылуды радиатор қанаттары немесе салқындатқыш түтіктерге береді
• Тотығуды және ылғалдың ластануын болдырмайды
• Орамдар арасындағы диэлектрлік беріктікті қамтамасыз етеді

Трансформатордың өлшемі мен рейтингіне байланысты май табиғи түрде немесе мәжбүрлі салқындату жүйелері арқылы айналады.

3. Майлы трансформатордың негізгі компоненттері

4. Салқындату әдістері: ONAN және ONAF

ONAN (табиғи табиғи ауа майы)

• Табиғи мұнай айналымы
• Табиғи ауаны салқындату
• Кішігірім трансформаторлар үшін қолданылады

ONAF (Мұнай табиғи әуе күштері)

• Табиғи мұнай айналымы
• Желдеткіштердің көмегімен ауаны мәжбүрлі салқындату
• Жоғары қуатты трансформаторлар үшін қолайлы

Сәйкес салқындату әдісін таңдау оңтайлы жылу өнімділігін қамтамасыз етеді және трансформатордың қызмет ету мерзімін ұзартады.

5. Құрғақ түрдегі трансформаторларға қарағанда артықшылықтар

• Жоғары шамадан тыс жүктеме сыйымдылығы
• Жылудың жақсырақ таралуы
• Төмен жұмыс шуы
• Ұзақ қызмет ету мерзімі (20–30+ жыл)
• Үлкен қуаттар үшін үнемді

Құрғақ түрдегі трансформаторлар ішкі қондырғылар үшін жарамды болғанымен, майлы трансформаторлар сыртқы қосалқы станциялар мен ауыр өнеркәсіптік жүктемелер үшін таңдаулы таңдау болып қала береді.

6. Электр қуатын таратудағы қолданбалар

• Коммуналдық қосалқы станциялар
• Жаңартылатын энергия станциялары (күн және жел)
• Өнеркәсіптік өндіріс орындары
• Тау-кен жұмыстары
• Қалалық және ауылдық тарату желілері

Өндірушілер ұнайдыЛугао күшібүкіл әлем бойынша әртүрлі қолданбалар үшін теңшелген трансформаторлық шешімдерді қамтамасыз етеді.

7. Негізгі техникалық сипаттамалар

8. Майға батырылған трансформаторды қалай дұрыс таңдауға болады?

Мына факторларды қарастырыңыз:

1. Жүктеме сұранысы және өсу әлеуеті
2. Орнату ортасы
3. Салқындату талаптары
4. Тиімділік стандарттары (IEC/ANSI)
5. Қысқа тұйықталу күші

Сенімді қосалқы станция трансформаторын өндірушімен серіктестік халықаралық стандарттарға сәйкестікті және ұзақ мерзімді пайдалану қауіпсіздігін қамтамасыз етеді.

9. Техникалық қызмет көрсету және қауіпсіздік нұсқаулары

• Тұрақты мұнай диэлектрлік сынау
• Ерітілген газды талдау (DGA)
• Термобейнелеуді тексеру
• Втулкалар мен тығыздағыштарды тексеріңіз
• Жүктеме жағдайларын бақылаңыз

Профилактикалық қызмет көрсету ақаулық қаупін айтарлықтай төмендетеді және қызмет мерзімін ұзартады.

10. Жиі қойылатын сұрақтар

1-сұрақ: Майға батырылған трансформатордың қызмет ету мерзімі қандай?

Тиісті күтіммен әдетте 20-30 жыл.

2-сұрақ: Трансформатор майы жанғыш па?

Иә, минералды май жанғыш, бірақ қауіпсіздік жүйелері мен дұрыс орнату тәуекелдерді азайтады.

3-сұрақ: Қайсысы жақсы: майға батырылған немесе құрғақ түрдегі трансформатор?

Майға батырылған трансформаторлар, әдетте, жоғары салқындату арқасында сыртқы және жоғары қуатты қолданбалар үшін жақсырақ.

4-сұрақ: Майлы трансформаторлар қандай стандарттарға сәйкес келеді?

IEC 60076, ANSI/IEEE және GB стандарттары.

Қорытынды

Майлы трансформаторлар электр қуатын таратудың жаһандық инфрақұрылымының негізі болып қала береді. Тамаша жылуды басқарумен, ұзақ мерзімділікпен және үнемділікпен олар талап етілетін орталарда балама технологиялардан асып түсуді жалғастыруда.

Егер сіз халықаралық сертификаттары және теңшелген инженерлік қолдауы бар сенімді майлы трансформатор өндірушісін іздесеңіз,Лугао күшіжоба талаптарыңызға бейімделген кеңейтілген шешімдерді ұсынады. Егжей-тегжейлі сипаттамалар мен бәсекеге қабілетті баға ұсыныстары үшін,бізбен хабарласыңыбүгін және біздің инженерлік команда сіздің табысқа жетуге мүмкіндік берсін.
