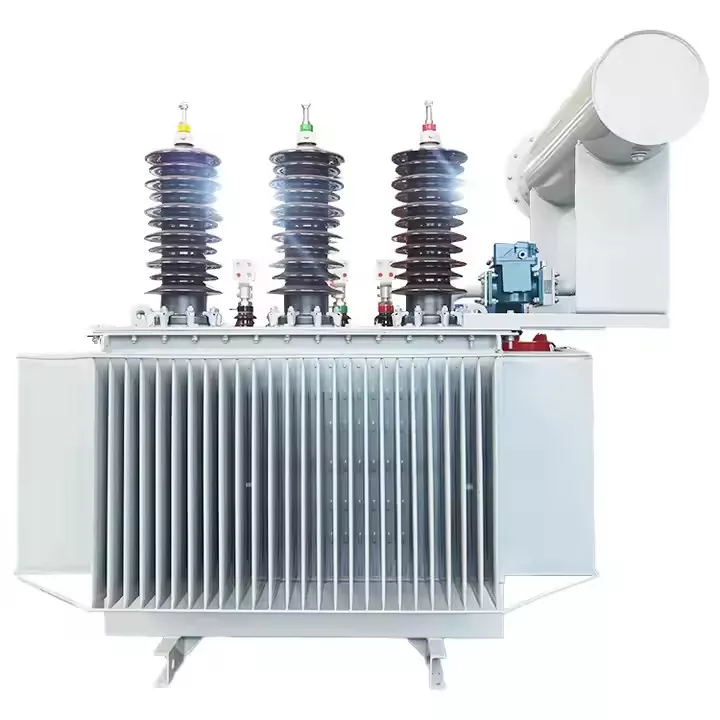

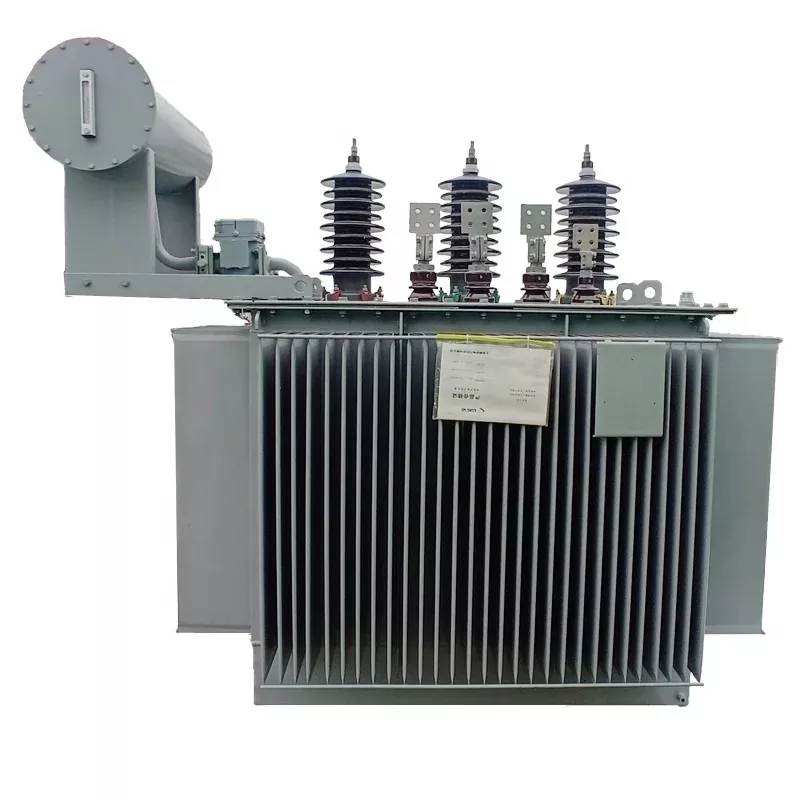

Қуатты таратуға арналған 35кВ реттегіш трансформатор

TheҚуатты таратуға арналған 35кВ реттегіш трансформаторЛУГАО әзірлеген құрылғы жүктеме жағдайлары жиі өзгеретін орта вольтты тарату желілеріндегі кернеу деңгейін тұрақтандыруға арналған. Қытайдың кәсіпқой өндірушісі және зауыттық жеткізушісі ретінде LUGAO коммуналдық қызметтер мен өнеркәсіптік операторларға кернеудің сенімді шығуын қамтамасыз етуге, беріліс шығындарын азайтуға және сезімтал электр жабдықтарын қорғауға көмектесетін трансформаторлық шешімдерді ұсынады.

Кең ауқымды электр жүйелерінде кернеудің тұрақсыздығы жабдықтың істен шығуына, жұмыстың тоқтап қалуына және энергияның тиімсіздігіне әкелуі мүмкін. Жақсы жобаланғанҚуатты таратуға арналған 35кВ реттегіш трансформаторжүктеме сұранысы айтарлықтай өзгерсе де кернеудің қажетті диапазонда сақталуын қамтамасыз етеді. Бұл технология электр қосалқы станцияларында, жаңартылатын энергия көздерін біріктіру жүйелерінде және өнеркәсіптік тарату желілерінде кеңінен қолданылады.

жылы өндірілгенЛУГАО трансформаторыөндірістің дәл технологиясын және қатаң сапаны тексеру процедураларын қолданатын зауыт, әрбір қондырғы тұрақты өнімділікті, жоғары пайдалану қауіпсіздігін және ұзақ қызмет мерзімін қамтамасыз етеді. Қытайдан сенімді трансформатор жеткізушісі ретінде LUGAO күрделі орталарға арналған тиімді кернеуді реттеу жабдығы бар ғаламдық энергетикалық инфрақұрылым жобаларын қолдайды.

Кернеу реттегіш трансформаторлары электр қуатын бөлуді қалай жақсартады?

Тордың тұрақты кернеуін сақтау

• Тор жағдайлары өзгерген кезде кернеу деңгейлерін автоматты түрде реттейді
• Төменгі ағындағы жабдыққа дәйекті қуат беруді қамтамасыз етеді
• Артық кернеу немесе төмен кернеу жағдайларының қаупін азайтады

Сезімтал электр жабдығын қорғау

• Қозғалтқыштардың, басқару жүйелерінің және өнеркәсіптік механизмдердің зақымдалуын болдырмайды
• Өндірістік желілер мен өндіріс орындарының сенімділігін арттырады
• Жабдықтың қызмет ету мерзімін ұзартады

Энергия тиімділігін арттыру

• Трансформатордың оңтайландырылған дизайны қуаттың жоғалуын азайтады
• Тұрақты кернеу жүйе энергиясын пайдалануды жақсартады
• Қуатты ұзақ қашықтыққа тарату тиімділігін қолдайды

Негізгі артықшылықтарыЛУГАОКернеу реттегіш трансформаторлары

Трансформатор ядросының жетілдірілген технологиясы

• Өткізгіштігі жоғары кремний болат өзегі
• Төмен жүктемесіз шығын дизайны
• Жұмыс кезінде діріл мен шуды азайтады

Сенімді орама құрылымы

• Дәл мыс орамасының дизайны
• Жақсартылған оқшаулау беріктігі
• Қысқа тұйықталуға төзімділік жақсарды

Тиімді салқындату жүйесі

• Майға батырылған салқындату құрылымы тұрақты термиялық өнімділікті қамтамасыз етеді
• Жылудың тиімді таралуы трансформатордың қызмет ету мерзімін ұзартады
• Үздіксіз ауыр жүкпен жұмыс істеуге жарамды

Тұрақты кернеуді реттеу мүмкіндігі

• Кернеуді реттеу үшін кең кранды реттеу диапазоны
• Жүйелік үзіліссіз кернеудің біркелкі ауысуы
• Динамикалық жүктеме орталары үшін оңтайландырылған

Тәжірибелі трансформатор зауыты шығарған

• ЛУГАО Қытай трансформатор өндірушісі шығарған
• Өндіріс сапасын қатаң бақылау
• Халықаралық стандарттарға сай экспортқа дайын жабдық

Негізгі техникалық параметрлер

Трансформатордың техникалық сипаттамалары

Параметр	Техникалық сипаттама
Номиналды кернеу	35кВ
Кезең	Үш фаза
Номиналды сыйымдылық	1000кВА – 31500кВА
Жиілік	50Гц / 60Гц
Салқындату әдісі	ONAN / ONAF май салқындату
Оқшаулау класы	А сыныбы
Реттеу ауқымы түймесін түртіңіз	±8×1,25% немесе теңшелген
Векторлық топ	Dyn11 / YNd11 / теңшелген
Температураның көтерілуі	≤65°C
Қорғаныс деңгейі	IP23 немесе теңшелген

Қосымша конфигурация

• Қашықтан бақылау жүйесі
• Кернеуді реттеудің интеллектуалды контроллері
• Жоғары биіктіктегі операциялық дизайн
• Қатты орта үшін коррозияға төзімді жабын
• Жақсартылған сейсмикалық дизайн

Әдеттегі қолданба сценарийлері

TheҚуатты таратуға арналған 35кВ реттегіш трансформаторЛУГАО компаниясымен қамтамасыз етілген Қытай өндірушісі тұрақты кернеуді реттеу жұмыс тиімділігі үшін маңызды болып табылатын электр жүйелерінде кеңінен қолданылады.

• Орташа вольтты электр тарату қосалқы станциялары
• Қалалық және ауылдық желілердегі кернеуді реттеу жобалары
• Ірі өндірістік және өнеркәсіптік кәсіпорындар
• Металлургия және болат өндіру кәсіпорындары
• Химия және мұнай-химия өңдеу өнеркәсібі
• Тау-кен жұмыстары және ауыр өнеркәсіптік жабдықтар
• Темір жол және көлік энергетикалық жүйелері
• Жаңартылатын энергия желілерін біріктіру

Параметр

Сыйымдылығы y	GB/20052-2020			кедергі кернегі (%)	жүксіз ток (%)	Вектор тобы	Ұзарту d Конн әрекет
	(S13)
	жүксіз жоғалту	жүктеме жоғалту
		Dyn11/Yzn1 1	Жоқ
30	65	455	430	4.0	0.5	Yyn0 НЕМЕСЕ Dyn11	±2*2. 5% НЕМЕСЕ±5 %
50	80	655	625		0.5
63	90	785	745		0.5
80	105	945	900		0.45
100	120	1140	1080		0.45
125	135	1360	1295		0.45
160	160	1665	1585		0.4
200	190	1970	1870		0.4
250	230	2300	2195		0.4
315	270	2760	2630		0.35
400	330	3250	3095		0.35
500	385	3900	3710		0.3
630	460	4460		4.5	0.25
800	560	5400			0.18
1000	665	7415			0.17
1250	780	8640			0.17
1600	940	10440			0.16
2000	1085	13180		5.0	0.16
2500	1280	13360			0.16

Жұмыс ортасы

Қоршаған ортаның температуралық жағдайлары

• Ең жоғары қоршаған орта температурасы: +40°C
• Ең төменгі қоршаған орта температурасы: -25°C
• Орташа тәуліктік температура +30°С аспауы керек
• Арнайы конструкциялар өте суық немесе ыстық аймақтар үшін қол жетімді

Биіктікке қойылатын талаптар

• Стандартты орнату биіктігі: теңіз деңгейінен ≤1000 метр
• Биіктігі 1000 метрден жоғары орындар үшін қол жетімді биіктік дизайны
• Оқшаулау және салқындату жүйелерін биіктіктегі орталар үшін реттеуге болады

Орнату ортасы

• Сыртқы қосалқы станциялар мен жабық трансформаторлық бөлмелер үшін қолайлы
• Тұрақты және дірілсіз іргетастарға орнатылады
• Жылудың дұрыс таралуы үшін тиісті желдетуді қажет етеді

Қоршаған ортаны қорғау шарттары

• Айналадағы ауада коррозиялық газдар болмауы керек
• Ауыр шаң, жарылғыш заттар немесе қатты ластанулар жоқ
• Электр желілеріне, өнеркәсіптік зауыттарға және инфрақұрылым нысандарына қолайлы

Сипаттамалары

Кернеуді дәл реттеу

• Орта вольтты электр тарату желілері үшін тұрақты кернеуді реттеуді қамтамасыз етеді
• Жүктеменің ауытқуы кезінде тұрақты кернеу шығысын сақтайды
• Тор сенімділігі мен қуат сапасын жақсартады

Жоғары электр тиімділігі

• Оңтайландырылған магниттік ядро ​​құрылымы жүктемесіз шығындарды азайтады
• Тиімді орам дизайны қуат беру тиімділігін арттырады
• Ұзақ мерзімді энергия үнемдеу жұмысын қолдайды

Сенімді оқшаулау жүйесі

• Жоғары сапалы оқшаулағыш материалдар диэлектрлік беріктікті арттырады
• Қиын орталарда жұмыс қауіпсіздігін жақсартады
• Трансформатордың қызмет ету мерзімін ұзартады

Күшті механикалық құрылым

• Берікті трансформатор резервуары және ішкі құрылымы
• Қысқа тұйықталуға және механикалық кернеуге төзімділігі жоғарылайды
• Үздіксіз ауыр жүкті пайдалану кезінде тұрақты өнімділік

Икемді жүйе интеграциясы

• Әртүрлі қуат тарату жүйелерімен үйлесімді
• Кернеуді реттеудің теңшелген конфигурацияларын қолдайды
• Өнеркәсіптік, коммуналдық және инфрақұрылымдық энергетикалық жобалар үшін қолайлы

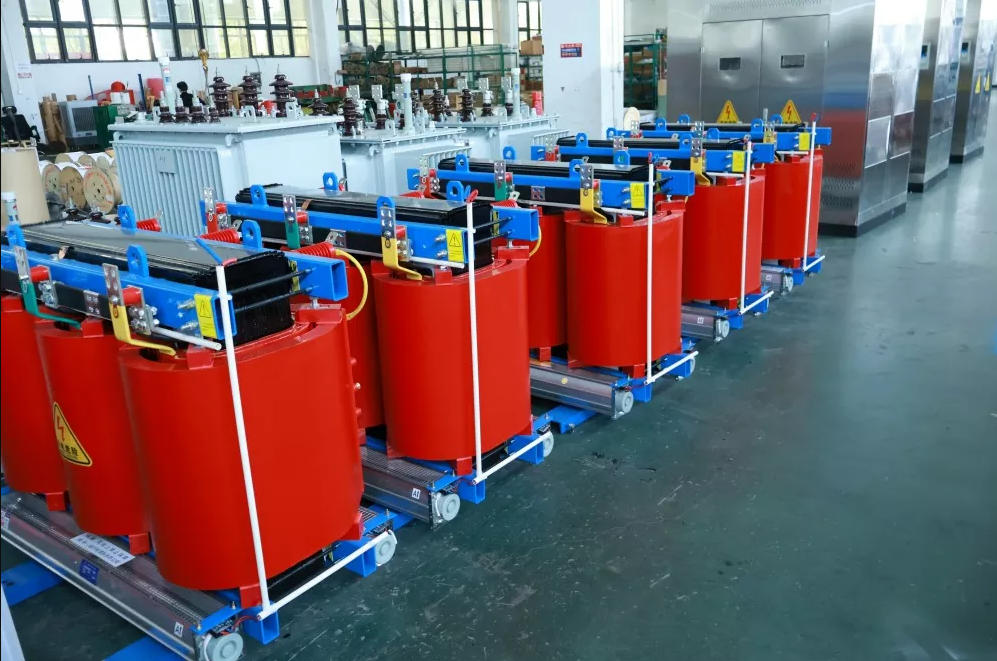

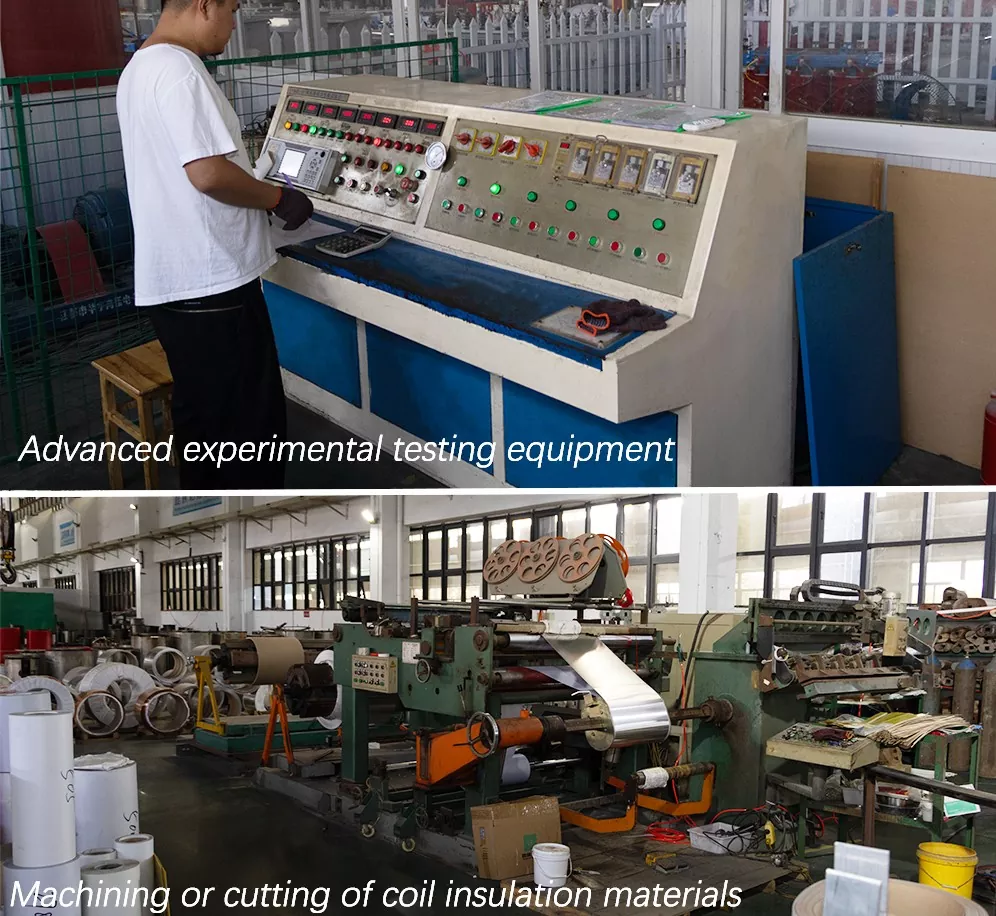

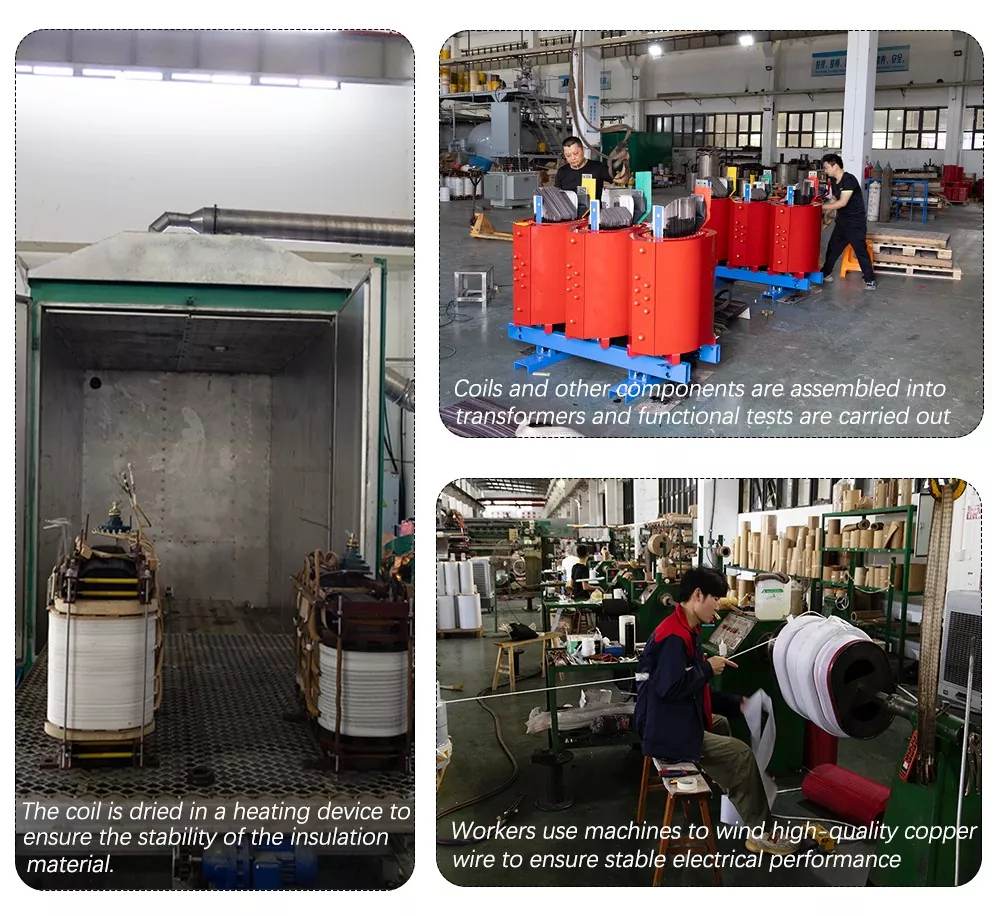

Біздің зауыт

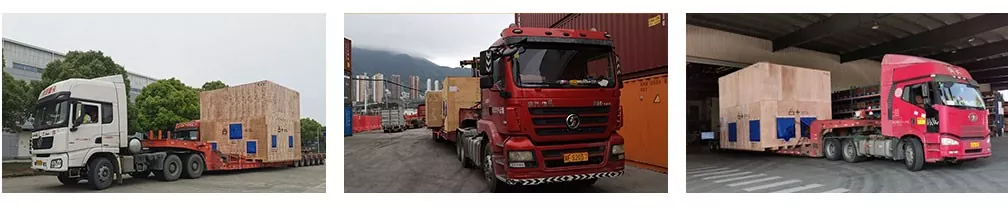

Тасымалдау

ЛУГАО өндірістік күші

Қытайдағы тәжірибелі трансформатор өндірушісі және жеткізушісі ретінде LUGAO инженерлік тәжірибені озық өндірістік мүмкіндіктермен біріктіреді. Компания заманауи энергетикалық инфрақұрылымды қолдайтын ұзақ және тиімді трансформаторларды жобалауға назар аударады.

• Трансформаторларды жобалау тәжірибесі бар кәсіби R&D тобы
• Трансформатор жасаудың заманауи жабдықтары
• Өнімді сынаудың кешенді зертханалары
• ISO9001 сапа менеджменті жүйесі
• Энергетикалық жабдықтардың әлемдік экспорттық тәжірибесі

ЛУГАО зауытында шығарылатын әрбір трансформатор нақты қуат жүйелерінде сенімді жұмыс істеуді қамтамасыз ету үшін қатаң сынақ процедураларынан өтеді.

Электр энергетикасы және өнеркәсіптік сатып алушылар үшін артықшылықтар

• Үлкен тарату желілерінде тұрақты кернеу деңгейлерін қамтамасыз етеді
• Кернеудің ауытқуынан туындаған жабдықтың істен шығу қаупін азайтады
• Өндірістік процестердің жұмыс тұрақтылығын жақсартады
• Тордың жалпы тиімділігін арттырады
• Ұзақ мерзімді инфрақұрылым сенімділігін қолдайды

Жиі қойылатын сұрақтар

1. Қуатты таратуда реттегіш трансформатордың қызметі қандай?

Ол электр тарату желісіндегі кернеу деңгейін тұрақтандырады, жүктеменің өзгеруіне қарамастан тұрақты қуат беруді қамтамасыз етеді.

2. Бұл трансформатор әдетте қайда орнатылады?

Ол әдетте электр қосалқы станцияларында, өнеркәсіптік тарату жүйелерінде және желілік кернеуді реттеу нүктелерінде орнатылады.

3. Трансформаторды кернеудің нақты талаптары үшін теңшеуге бола ма?

Иә. LUGAO теңшелген конфигурацияларды қамтамасыз етеді, соның ішінде кернеу көрсеткіштері, сыйымдылық ауқымы, кранды реттеу опциялары және салқындату жүйелері.

4. Трансформатор қандай стандарттарға сәйкес келеді?

ЛУГАО трансформаторларыIEC сияқты халықаралық стандарттарға сәйкес келеді және ISO9001 сертификатталған сапа менеджменті жүйелері бойынша шығарылады.

5. Трансформатордың бұл түрінен қандай салалар тиімді?

Тұрақты кернеуді реттеуге тау-кен өндіру, болат өндіру, мұнай-химия өңдеу, көлік инфрақұрылымы және ірі өндірістік зауыттарды қоса алғанда, салалар тәуелді.

6. Трансформатор қызметте қанша уақыт жұмыс істей алады?

Тиісті техникалық қызмет көрсету және пайдалану жағдайында трансформатор 25 жылдан астам тұрақты жұмыс істей алады.

7. LUGAO жаһандық жеткізу мен қолдауды қамтамасыз ете ме?

Иә. LUGAO қытайлық трансформатор жеткізушісі және зауыты ретінде халықаралық жобаларға экспорттық қызметтерді, техникалық кеңес беруді және сатудан кейінгі қолдауды қамтамасыз етеді.

8. Трансформаторды өндірушіден тікелей сатып алудың қандай артықшылықтары бар?

ЛУГАО сияқты өндірушіден тікелей сатып алу бәсекеге қабілетті бағаны, сенімді өнім сапасын, теңшеу мүмкіндігін және кәсіби техникалық қолдауды қамтамасыз етеді.
