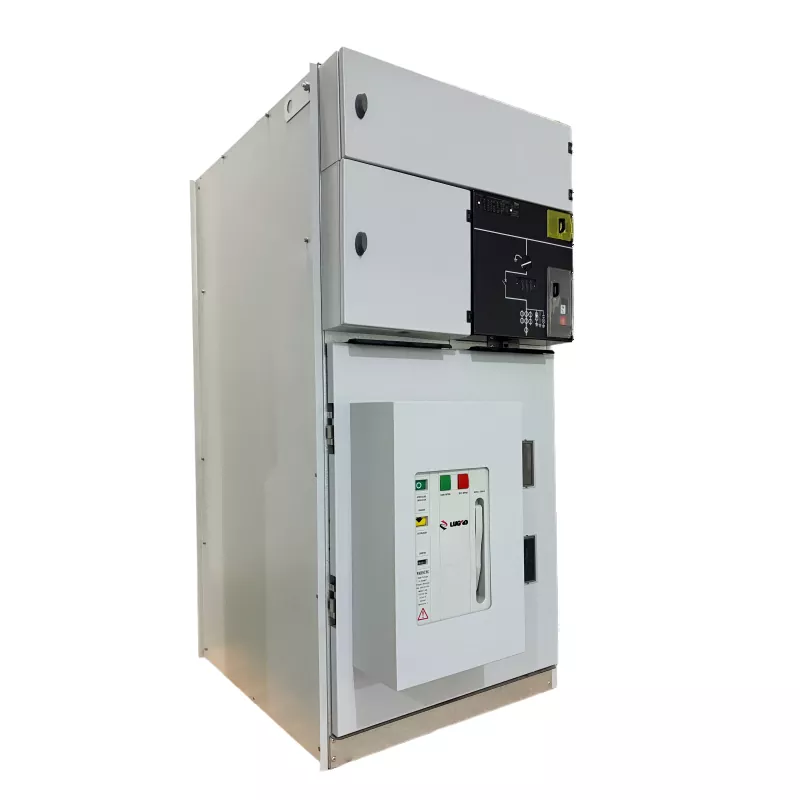

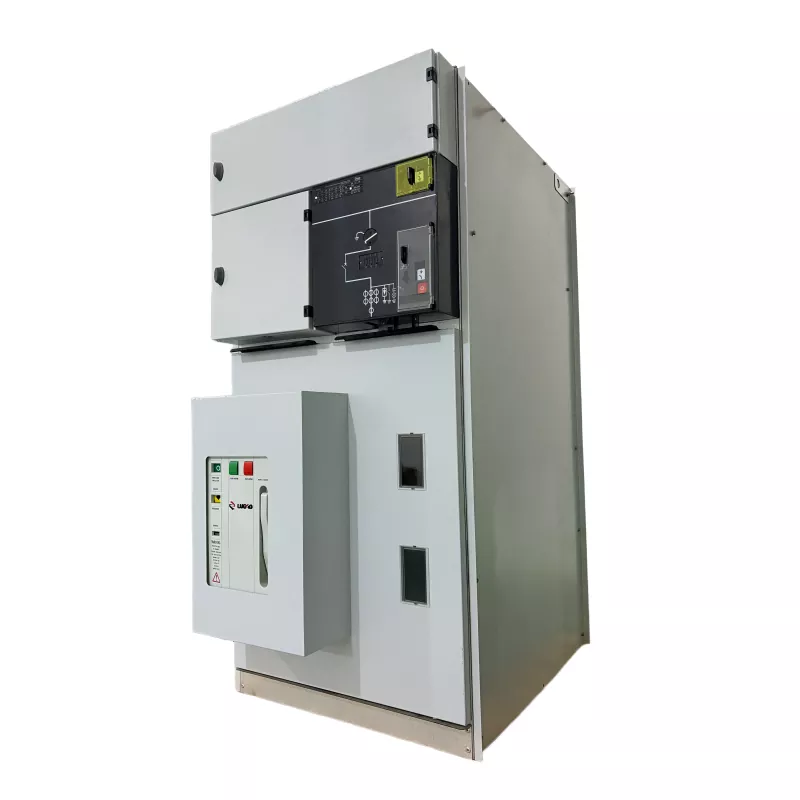

VCB бар ішкі газ оқшауланған сақиналы негізгі блоктың тарату құрылғысының панелі

Кәсіби өндіруші ретінде біз сізге жоғары сапалы ішкі газбен оқшауланған сақиналы негізгі блоктың коммутациялық панелін VCB ұсынғымыз келеді. Бұл заманауи электр желілерінде қуатты сенімді басқаруға, қорғауға және коммутацияға арналған шағын орташа кернеуді тарату құрылғысы. Ол жабық ортада қауіпсіз және тиімді жұмысты қамтамасыз ететін газ оқшауланған тарату құрылғысының құрылымымен вакуумдық ажыратқыш (VCB) технологиясын біріктіреді.

Бұл түрінегізгі сақина құрылғысы (RMU)электр тізбектерін қосу, қорғау және оқшаулау үшін орта вольтты қуат тарату жүйелерінде кеңінен қолданылады. Тығыздалған газды оқшаулау және вакуумды үзу технологиясымен VCB бар ішкі газ оқшауланған сақиналы негізгі блоктың коммутациялық панелі доғаны сөндірудің тамаша өнімділігін, күшті оқшаулау қабілетін және минималды техникалық қызмет көрсету талаптарын ұсынады.

Негізгі техникалық параметрлер

Жоқ.	Элемент		Бірлік	Параметрлер
1	Номиналды кернеу		кВ	12	24	36	40.5
2	Номиналды ток		A	630/1250
3	Номиналды жиілік		Hz	50/60
4	1 минуттық қуат жиілігінің кернеуіне төтеп беру	Жалпы мән	кВ	42	55	80	95
		Үзіліс нүктесі		48	65	95	110
5	Найзағай импульсіне төзімді кернеу	Жалпы мән	кВ	75	125/150	170	95
		Үзіліс нүктесі		85	150/160	185	215
6	Номиналды қысқа уақытқа төзімді ток	Негізгі тізбек	кА	25/2 с
		Жерге қосу тізбегі		25/2 с
7	Номиналды шыңға төзімді ток		кА	63			50
8	Номиналды тасымалдау тогы		A	1300~1700
9	Номиналды жүктеме жабылатын үзілу тогы		A	630
10	Номиналды кабельді зарядтау үзілу тогы		A	50/10
11	Жүктелмеген трансформатордың үзілу тогы		A	20
12	Кабельді зарядтау жерге тұйықталу тогы		A	100			80
13	Номиналды қысқа тұйықталу тогы		кА	20
14	Номиналды қысқа тұйықталу тогы		кА	63			50
15	Қорғаныс класы			IP3X
16	Жүктеме ауыстырғышының қызмет ету мерзімі		Уақыт	5000
17	Жерге қосу қосқышының қызмет ету мерзімі		Уақыт	5000

Техникалық сипаттамалар

Негізгі электрлік параметрлер

• Номиналды кернеу: 12кВ / 24кВ / 36кВ
• Номиналды жиілік: 50Гц / 60Гц
• Номиналды ток: 630A – 1250A
• Қысқа тұйықталу тогы: 25кА дейін
• Қуат жиілігі Төзімділік кернеуі: ≥ 42кВ
• Найзағай импульсіне төзімді кернеу: ≥ 75кВ

Құрылымдық ерекшеліктері

• Газ оқшауланған ықшам тарату құрылғыларының конструкциясы
• Кіріктірілген вакуумдық ажыратқыш (VCB)
• Жоғары сенімділік үшін толық герметикалық резервуар құрылымы
• Қуатты икемді таратуға арналған модульдік конфигурация
• Ішкі орнату үшін қолайлы

Қолданбалар

TheVCB бар ішкі газ оқшауланған сақиналы негізгі блоктың тарату құрылғысының панелісенімді коммутация мен қорғауды қажет ететін орта вольтты тарату желілерінде кеңінен қолданылады.

• Қалалық электр тарату желілері
• Өнеркәсіптік электрмен жабдықтау жүйелері
• Коммерциялық ғимараттар мен тұрғын үйлер
• Темір жол және көлік инфрақұрылымы
• Тау-кен металлургия өнеркәсіптері
• Электр энергиясын беру және тарату жобалары
• Жаңартылатын энергия желілеріне қосылу

Негізгі мүмкіндіктер

• Тығыздалған вакуумдық ажыратқыштың дизайны– TheVCB бар ішкі газ оқшауланған сақиналы негізгі блоктың тарату құрылғысының панелітот баспайтын болаттан жасалған газ камерасына орнатылған қатты тығыздалған вакуумдық ажыратқышты пайдаланады. Бұл дизайн негізгі тізбектегі доғаның пайда болуын болдырмайды және жоғары оқшаулау сенімділігімен ұзақ электрлік қызмет ету мерзімін қамтамасыз етеді.
• Толығымен жабылған және техникалық қызмет көрсетуді қажет етпейтін құрылым– Шиналар, ажыратқыштар, VCB және ток трансформаторлары сияқты барлық жоғары вольтты құрамдас бөліктер оларды шаңнан, ылғалдылықтан және сыртқы ластанудан қорғайтын герметикалық газ цистернасының ішінде қоршалған.
• Шағын құрылым– Біріктірілген дизайн орнату кеңістігін айтарлықтай қысқартады, бұл оны ішкі қосалқы станциялар, құрастырмалы қосалқы станциялар және электр бөлмелері шектеулі жобалар үшін өте қолайлы етеді.
• Жоғары операциялық қауіпсіздік– Қате жұмыс істеуді болдырмау және жүйенің қауіпсіз жұмысын қамтамасыз ету үшін бес төзімді механикалық блоктау жүйесімен және бағытталған қысымды төмендету арнасымен жабдықталған.
• Smart Distribution үйлесімділігі– Электрмен жұмыс істеуге және автоматтандыруға арналған резервтелген интерфейстер Лугаоның қатаң сапа бақылауымен және сенімді өндіріс стандарттарымен қолдау көрсетілетін заманауи интеллектуалды қуат тарату желілеріне оңай біріктіруге мүмкіндік береді.

Неліктен Лугаоны таңдау керек?

• Кәсіби өндіруші – Лугао күшіжоғары вольтты және орташа вольтты электр энергиясын жеткізу және тарату жабдықтарына маманданған.

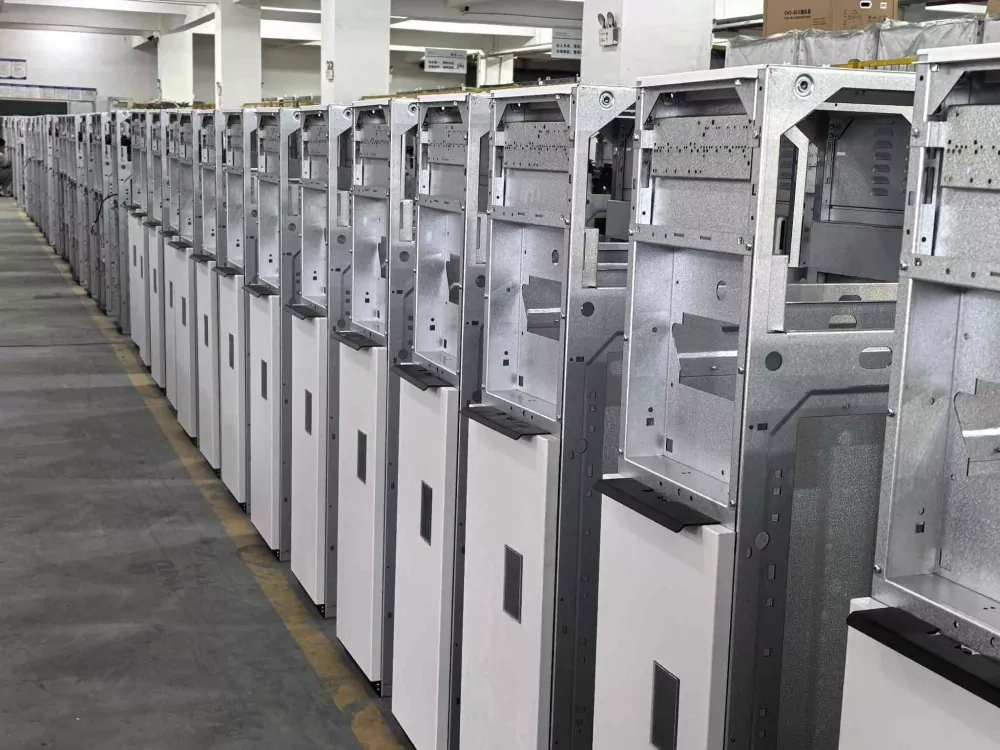

• Жетілдірілген өндіріс технологиясы– Дәл өндірістік процестер мен кешенді сынақ жүйелері өнімнің сенімділігін қамтамасыз етеді.
• Қатаң сапаны бақылау– VCB бар ішкі газдан оқшауланған сақиналы негізгі блоктың таратушы панелі халықаралық стандарттарға, соның ішіндеISO9001, SGS, CCC және CE сертификаттары.
• Өнеркәсіп тәжірибесі– Құрғақ түрдегі трансформаторлар, майлы трансформаторлар және электр қуатын тарату жабдықтары саласындағы тәжірибе.
• Ғаламдық қолданба– Lugao шешімдері бүкіл әлем бойынша электр желілерінде, өнеркәсіпте, көлікте және инфрақұрылымдық жобаларда кеңінен қолданылады.
• Техникалық көмек– Кәсіби қызмет көрсету тобы жаһандық тұтынушыларға техникалық басшылық пен ұзақ мерзімді қолдау көрсетеді.

Жиі қойылатын сұрақтар

1. VCB бар ішкі газ оқшауланған сақиналы негізгі блоктың таратушы панелінің негізгі қызметі қандай?

TheVCB бар ішкі газ оқшауланған сақиналы негізгі блоктың тарату құрылғысының панеліорташа вольтты электр қуатын тарату жүйелеріне арналған. Ол электр тізбектерін сенімді коммутациялауды, қорғауды және оқшаулауды қамтамасыз етеді, тұрақты электрмен жабдықтауды және қалалық желілерде, өнеркәсіптік объектілерде және қосалқы станцияларда қауіпсіз жұмыс істеуді қамтамасыз етеді.

2. РМУ-да вакуумдық ажыратқышты (VCB) пайдаланудың артықшылықтары қандай?

Вакуумдық ажыратқыш тамаша доғаны сөндіру мүмкіндігін, ұзақ электрлік қызмет ету мерзімін және ең аз техникалық қызмет көрсету талаптарын ұсынады. Газ оқшауланған RMU құрылымына біріктірілгенде, ол коммутациялық сенімділікті, пайдалану қауіпсіздігін және жабдықтың жалпы беріктігін жақсартады.

3. Әдетте VCB бар Lugao ішкі газ оқшауланған сақиналы негізгі блоктың коммутациялық панелі қайда орнатылады?

Ол ықшам қосалқы станциялар, өнеркәсіптік зауыттар, коммерциялық ғимараттар, тұрғын үйлер, темір жолдар және ғарыштық тиімділік пен жоғары сенімділік талап етілетін жаңартылатын энергияны тарату жүйелері сияқты ішкі қуат тарату орталарында кеңінен орнатылады.

4. Неліктен газды оқшаулау үшін Лугаоны таңдау керек?RMU тарату құрылғысы?

Lugao озық өндіріс технологиясымен, қатаң сапаны бақылаумен және ISO9001, SGS, CCC және CE сияқты халықаралық сертификаттармен қолдау көрсетілетін сенімді қуат тарату жабдығын ұсынады. Трансформаторлар мен қуат жабдықтары саласындағы күшті тәжірибесі бар Лугао тұрақты өнімділікті, ұзақ қызмет ету мерзімін және жаһандық энергетикалық инфрақұрылым жобаларына кәсіби техникалық қолдау көрсетеді.
