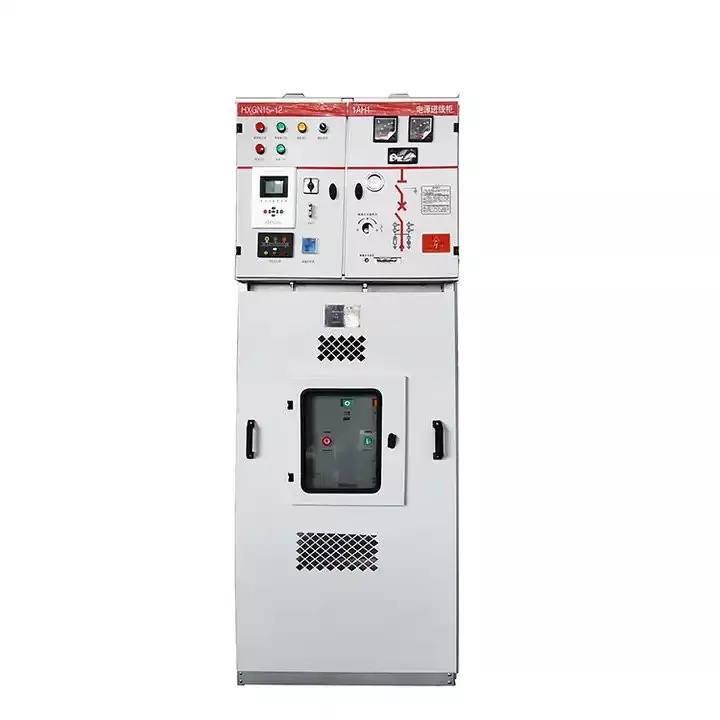

12КВ Sf6 жоғары вольтты сақина негізгі блоктың тарату құрылғысы

Қытайдағы өндіруші және жеткізуші ретінде біз теңшелген 12KV Sf6 жоғары вольтты сақиналы негізгі блоктың коммутациялық құрылғысын жоғары сапада, бірақ көтерме саудагерлер үшін арзан бағамен ұсынамыз. TheЖоғары вольтты RMUСыртқы ылғалдың корпусқа енуіне тиімді жол бермейтін және осылайша құрамдас бөліктердің қызмет ету мерзімін ұзартатын өте жоғары қорғаныс дәрежесі бар металл қоршалған шкафтың ерекшеліктері. Жалпы құрылым бекітілген, бұл операторларға пайдалануды ыңғайлы етеді, сонымен қатар жиі техникалық қызмет көрсету қажеттілігін азайтады. Шкаф бірнеше бөлімдерден тұрады, оның ішінде шиналық бөлік пен негізгі шинаға арналған герметикалық бөлік, релелерді орнатуға арналған аспап бөлімі және ең соңында кіріс және шығыс кабельдерді қосуға жауапты кабель бөлімі. Тығыздалған бөлім қосылу және оқшаулау сияқты операцияларға арналған ажыратқыштармен жабдықталған, бұл оны операторлар үшін ыңғайлы етеді.

12КВ Sf6 жоғары вольтты сақина негізгі таратқыш құрылғысы оқшаулау үшін күкіртті гексафторидті пайдаланады, оның құрылымы салыстырмалы түрде қарапайым және жоғары үнемділігі бар. Шкафтың ішіндегі компоненттер нақты талаптарға сәйкес таңдалуы мүмкін, ал шкафтар көп тізбекті сақиналы желі жүйесін құру үшін біріктірілуі мүмкін. Жалпы көлемі салыстырмалы түрде ықшам, бұл оны индустриалды парктерге, сауда кешендеріне және басқа аймақтарға қолайлы етеді.

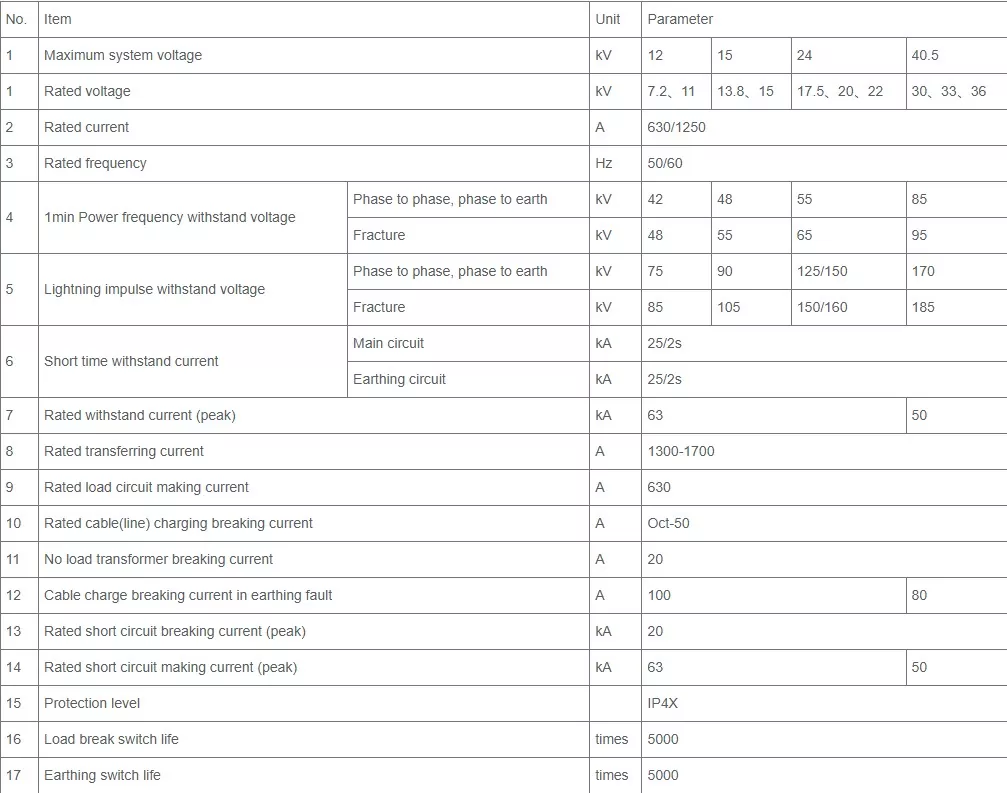

Параметр

Жұмыс ортасы

1. Қалыпты жұмыс температурасы диапазоны -40°C және +55°C. Температура осы ауқымнан асып кетсе, теңшеу LUGAO компаниясымен талқылануы керек.

2. Қалыпты салыстырмалы ылғалдылық 95% төмен болуы керек.

3. Стандартты жұмыс биіктігі 4000 метрден аз.

4. Орнату кезінде шкафты еңкейтуге болмайды; оны тік қойып, негізді тегістеу керек.

5. Тарату құрылғысын ұзақ уақыт бойы суға батыруға болмайды.

6. Химиялық газ коррозиясы немесе жарылыс қаупі бар аймақтардан алыс ұстаңыз.

Ерекше өзгешеліктері

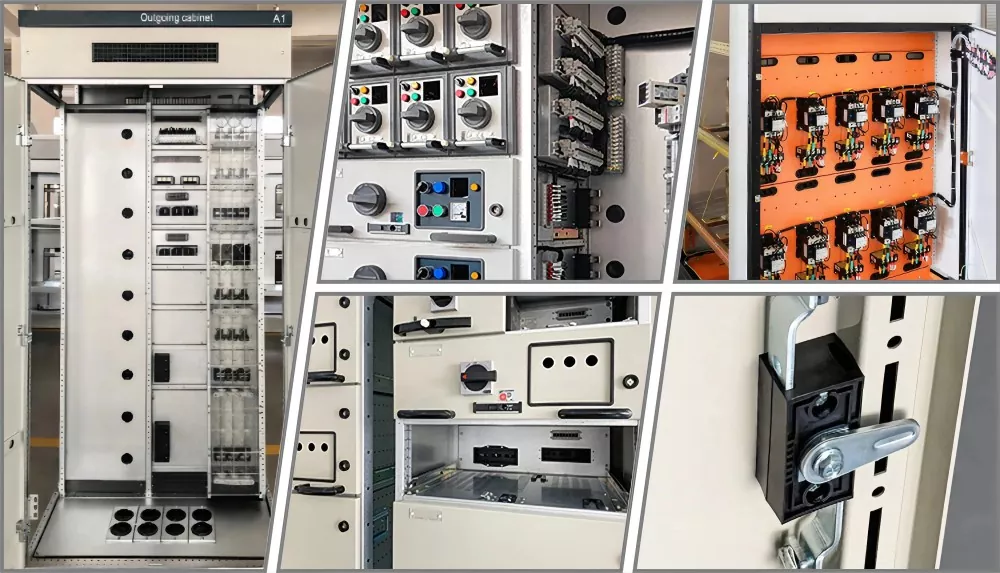

Құрылғының корпусы, кіру есіктері және үстіңгі камерасы қоршаған ортаның коррозиясынан және механикалық тозудан сақтайтын берік, біркелкі қорғаныс қабатын қамтамасыз ететін дәлдікпен бүркумен қапталған. Барлық шкафтар шкафтың құрылымдық қаңқасына жақын жерде қауіпсіз жерге қосуды қамтамасыз ету үшін жасалған негізгі жерге қосу шинасын қамтиды. Металл құрамдас бөліктер, соның ішінде жерге қосқыштар мен блоктау механизмдері - жерге қосу шинасына мұқият бекітілген, ал мыс тоқылған қосылымдар электр үздіксіздігін және ақаулық токтың таралуын қамтамасыз ету үшін бұрандалы қосылыстарда қолданылады.

Ішкі артық қысымды және доғаға байланысты тәуекелдерді азайту үшін қысымды төмендету панелі сирек ақаулық сценарийлерінде газды шығаруды қауіпсіз реттеуге арналған шкафтың артқы құрылымына стратегиялық түрде біріктірілген. Шинаның үстіңгі бөлігі бұрмалауға төзімді бұрандалармен бекітіліп, орнату немесе техникалық қызмет көрсету кезінде шиналық қосылымдарға оңай сыртқы қол жеткізуге мүмкіндік береді. Үстіңгі қосалқы құрылғылар камерасы терминал блоктарын, басқару модульдерін және басқа компоненттерді орналастыратын жан-жақты конфигурация опцияларын ұсынады. Бұл қосалқы бөлімді көтеру арқылы дизайн релелік қорғаныс жүйелері үшін кеңістікті оңтайландырады, жұмыс тиімділігін арттырады.

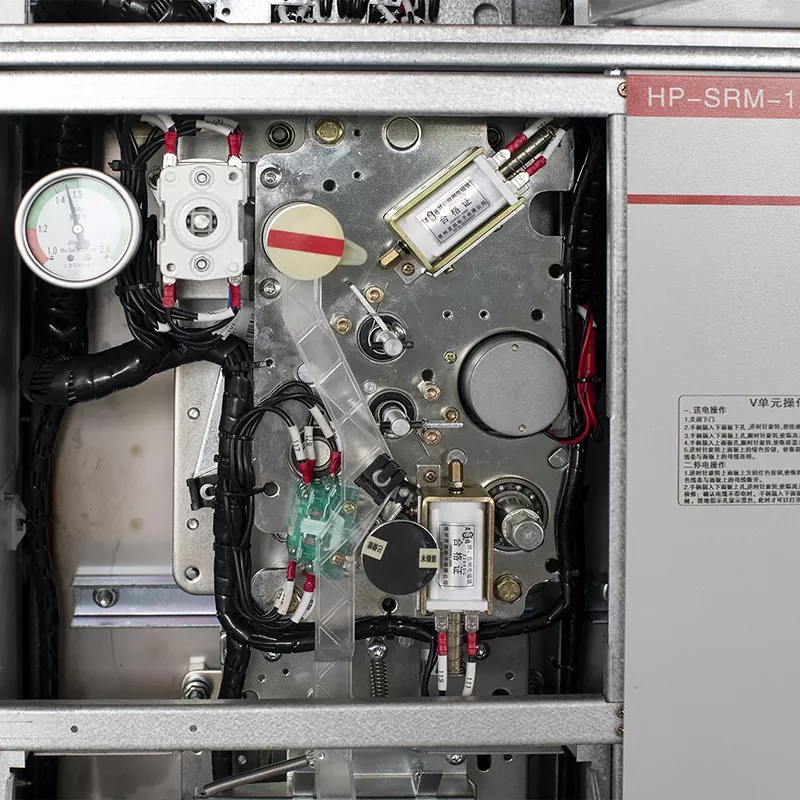

Атап айтқанда, жүктеме ажыратқышы мен жерге қосу қосқышында модульдік блоктау механизмі бар, ал жерге қосу қосқышы мен кіру есігі оң блоктау жүйесін пайдаланады. Белгіленген жұмыс реттілігі арқылы — есікті жабу, жерге қосу қосқышын қосу және жүктемені ажырату қосқышын іске қосу — автоматты блоктау функциясына қол жеткізіледі. Бұл жүйелі логика операциялық қателерді азайтады, ток жұмысы кезінде рұқсатсыз кіруді болдырмайды және қатаң өнеркәсіптік қауіпсіздік стандарттарының сақталуын қамтамасыз ете отырып, жалпы жүйе қауіпсіздік хаттамаларын нығайтады.

Тасымалдау
