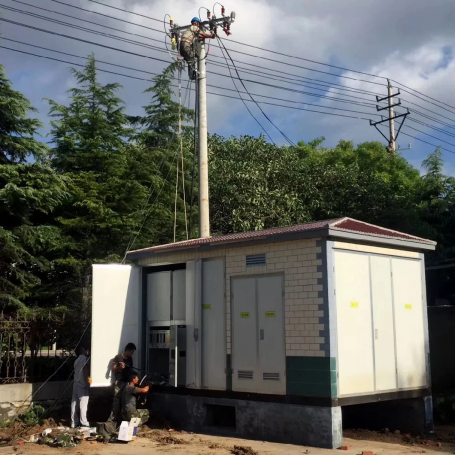

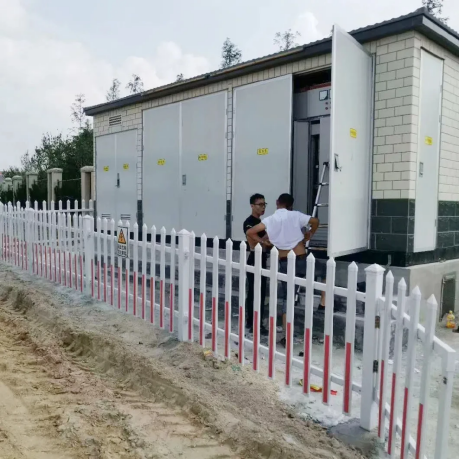

Кассалық қосалқы станция (қорап түріндегі қосалқы станция ретінде қысқартылған) тұрғын үйлер, қалааралық қосалқы станциялар, қалалық жерлерде, құрылыс қуаттылығы, құрылыс қуаттылығы, электр энергиясын, аз кернеулі, төмен вольтты қосалқы станция, электр энергиясын, электр энергиясын өлшеу құралдары және электр энергиясының желілері мен таралуы үшін пайдаланылған реактивті өтемақы құрылғысы.
1. TheҚорап түріндегі қосалқы станцияShell стандартты талаптарға сәйкес бес қорғау функциясы, соның ішінде күн қорғанысы, жаңбырдан қорғау, шаңды қорғау, тот қорғау, тот қорғау және ұсақ жануарлардың алдын-алу (мысалы, жыландар). Қабықтың материалы тот баспайтын болаттан жасалған табақ, салқындатылған болат табақ, алюминий целлюлоза тақтасы, түрлі-түсті болат тақтайшалар және цемент тақтайша болуы мүмкін. Қораптың денесі үш бөлімнен тұрады: база, қабық және жоғарғы қақпақ. Негізі, әдетте, бұршақты болатты, бұрышты болат, жалпақ болат, болат тақтайшаны, болаттан жасалған тақтайшаны пайдаланып, дәнекерленген немесе бекітілген; Желдету қажеттіліктерін қанағаттандыру үшін, жылудан шығару және кірістіру және шығыс сызықтары, жолақ тесіктері және дөңгелек тесіктер тиісті позицияларда ашылады. Қораптың қабығы мен жоғары қақпағы, дәнекерленген, бұрандалар, бұрандалар, алюминий табақ, алюминий тақтасы, цемент тақтасы, цемент тақтасы, термиялық өткізгіштікпен, көбінесе термиялық өткізгіштігі бар, әдетте, жиі қолданылатын жүн тақтасы, полистирол көбік және т.б. Дәстүрлі «біріктірілген қосалқы станция» -де, дизайнерлердің көпшілігі снарядтарды оқшаулағыш толтырғыштармен толтыру әдісін қолданбайды, өйткені ол күн сәулесінің әсеріне тигізбейді, бірақ ол әлі де трансформатордың жылу бөлігіне кедергі келтіреді. Сондықтан, қабықшадағы лювер саңылауларын сақтаудан басқа, жылуды тарату аймағы ұлғайтылып, ауа конвекциясы өндіріс құнын төмендету кезінде жылуды тарату үшін күшейтіледі.
2. Қораптағы трансформатордың жоғары вольтты тарату құрылғысы екі түрге бөлінеді: кіріс сызығы тұрғысынан терминал түрі және қоңырау желісі; Кіріс жолының бағыты бойынша оны қораптың жоғарғы жағынан қосымша түсетін сызықтарға бөлуге болады (көбінесе дәстүрлі қораптық трансформаторларда қолданылады) және жоғары вольтты кабельдік траншеяларды пайдаланып, кіретін және шығыс желілер (қазіргі дизайнда жиі қолданылады). SF6 сериялы SF6 желілерімен SF6 газымен ARC сөндіретін ортасы бар, бірақ құны жоғары вольтты қосқыштардан жоғары. Бұл қосқыштың бұл түріне түрлі құрылымдар, оның ішінде сақтандырғыштармен, сақтандырғыштарсыз, жерлендіргіш қосқыштармен және т.б. жоқ және жалпы тікелей дисплейлермен жабдықталған. Жұмыс механизмі негізінен қолмен және электрлік болып табылады. Ауыстырғышты сақтандырғышпен қорғалған жабдық тізбек қысқа тұйықталған кезде автоматты түрде кесілуі мүмкін. Сондай-ақ, вакуумдық қосқыштар, сонымен қатар, доғалы сөндіргіштер бар, оларды тек қана, сақтандырғыштармен, сақтандырғыштармен немесе SF6 сериялы қосқыштармен бірге пайдалануға болады, бірақ ол шығындарды арттырады. Пайдаланушыларға оларды арнайы талап етілмесе, оларды пайдаланудың қажеті жоқ. Егер пайдаланушының жоғары вольтты есептеу талаптары болса, қорап түріндегі трансформатордың жоғары вольтты тарату құрылғысы да жоғары вольтты есептеу шкафымен жабдықталуы керек, ал оның құрылымы, әдетте, CT, PT, есептегіш есептегіштер, қашықтан басқару және телеметрия құрылғыларынан тұрады. Алайда, қораптық қосалқы станцияның өлшеуі төмен вольтты жағына негізделуі керек, бұл электрмен жабдықтаудың сенімділігін арттыра алады және тұрақсыз факторларды азайтады. Трансформаторлардың жоғалуын пайдаланушы көтеретін электр алқаптарына айналдыруға болады.
3. TheҚорап түріндегі трансформаторТәуелсіз трансформатор бөлмесімен жабдықталған, ол негізінен трансформатордан, температураны автоматты басқару жүйесін, жарықтандыруды және қауіпсіздік техникасынан тұрады. Трансформатор жұмыс істеп тұрған кезде көп жылу шығарады, сондықтан жылуды тарату және желдету мәселелері қораптық трансформатор дизайнының негізгі нүктелері болып табылады. Трансформатордың жұмысымен жасалған жылу ішкі температураны арттырады, әсіресе қоршаған орта температурасы жоғары болған кезде. Табиғи желдету жалғыз өзі сенімді және қауіпсіз жұмыс істеуді қамтамасыз ете алмайды. Табиғи желдетуді ұсақ сыйымдылықты пайдаланудан басқа, температураны өлшеуден қорғау, әдетте, мәселені шешу үшін мәжбүрлі және мәжбүрлі пайдаланылатын шаралар қолданылады. Жүйе негізінен бөлменің температурасын және трансформатордың мұнай температурасын өлшейтін өлшеу құралынан тұрады және қолмен және автоматты басқару тізбектері арқылы желдеткіш желісінің кірісін басқарады. Трансформаторды май батырмасы немесе құрғақ түрі ретінде таңдауға болады. Құрғақ тип қымбат болғандықтан, пайдаланушылар, әдетте, шығындарды арнайы талаптарсыз азайту үшін майды батырылған түрді қалайды. Сыйымдылығы әдетте 100-1250ква, ал максимум 1600 кВА-дан аспайды.
4 Өнеркәсіптік және тау-кен кәсіпорындарында қолданылатын қораптық трансформаторлар электрмен жабдықтау және жарықтандыру электрмен жабдықтау үшін бөлек жобалануы керек. Төмен кернеуді өлшеу кезінде, электрмен жабдықтау бюросы жарықтандыру электр қуатын бөлек есептеуді қажет етеді, өйткені жарықтандыру электр энергиясының бірлігі электр энергиясынан жоғары. Тұрғын аудандарда қолданылатын қосалқы станцияда электр энергиясы проблемасын қарастырудың қажеті жоқ. Төмен вольтты бөлмедегі шығыс маршруттарының саны трансформатор мен пайдаланушының қажеттіліктеріне байланысты өзгеріп отырады. Егер сыйымдылық аз болса және сұраныс аз болса, онда маршруттар азырақ; Егер сыйымдылық үлкен болса және сұраныс жоғары болса, көбірек маршруттарды орнатуға болады. Мұны дәліздің жұмыс форматында да қоюға болады.
