Өнеркәсіптік нысандар, коммуналдық қосалқы станциялар, жаңартылатын энергия зауыттары және коммерциялық инфрақұрылым қауіпсіз және тиімдірек электр таратуды талап ететіндіктен,13,8 кВ ОЖ ауа оқшаулағыш тарату құрылғысыең сенімді шешімдердің біріне айналды. Бұл нұсқаулық оның жұмыс принципін, артықшылықтарын, техникалық сипаттамаларын, қолданбаларын, техникалық қызмет көрсету тәжірибесін және сатып алу мәселелерін түсіндіреді. Сіз сондай-ақ қалай екенін білесізLUGAO қуатықазіргі заманғы электр желілері үшін ұзақ мерзімді пайдалану қауіпсіздігін, үнемділігін және тұрақты өнімділігін қамтамасыз ететін сенімді тарату құрылғыларының жүйелерін жобалайды.
Мазмұны
- 13,8 кВ МВ HV ауадан оқшауланған тарату құрылғысы дегеніміз не?
- Негізгі мүмкіндіктер мен техникалық сипаттамалар
- Негізгі артықшылықтар
- Типтік қолданбалар
- Ауа оқшауланған және газ оқшауланған таратушы құрылғы
- Дұрыс коммутаторды қалай таңдауға болады
- Техникалық қызмет көрсетудің үздік тәжірибелері
- Жиі қойылатын сұрақтар
- Қорытынды

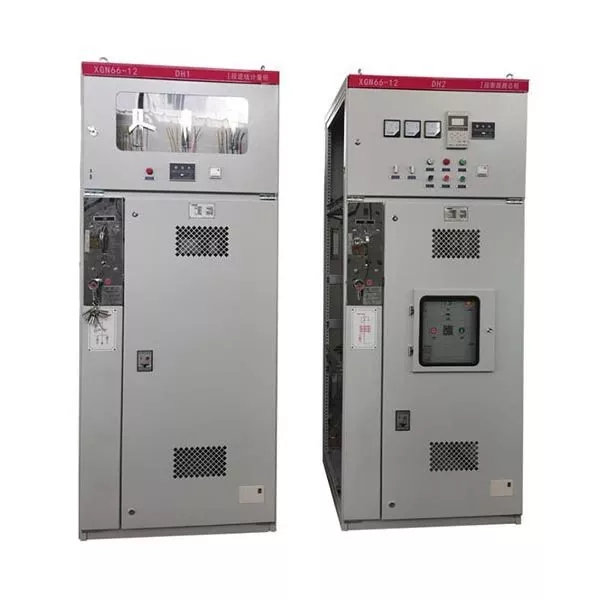

13,8 кВ МВ HV ауадан оқшауланған тарату құрылғысы дегеніміз не?
LUGAO қуатыжоғары өнімділікпен өндіреді13,8 кВ ОЖ ауа оқшаулағыш тарату құрылғысықауіпсіз, сенімді және тиімді орта вольтты электр тарату үшін әзірленген шешімдер. Номиналды кернеуі 13,8 кВ шамасында жобаланған бұл таратқыш қондырғылар негізгі оқшаулау ортасы ретінде қоршаған ауаны пайдаланады, бұл оларды қоршаған ортаға зиянсыз етеді, сонымен бірге өнеркәсіптік, коммерциялық және коммуналдық қуат жүйелері үшін тамаша жұмыс сенімділігін қамтамасыз етеді.
Ауа оқшауланған тарату құрылғысы (AIS) жабық металл бөліктерге жиналған бірнеше біріктірілген электрлік компоненттерден тұрады. Бұл компоненттер электр қуатын тарату, ақауларды оқшаулау, жабдықты қорғау және оператордың қауіпсіздігін қамтамасыз ету үшін бірге жұмыс істейді.
SF₆ газына негізделген газ оқшауланған тарату құрылғыларынан айырмашылығы, AIS табиғи ауа оқшаулауын пайдаланады. Бұл көптеген ішкі және сыртқы қондырғылар үшін тамаша диэлектрлік өнімділікті қамтамасыз ете отырып, қоршаған ортаны қорғау мәселелерін азайтады, өмірлік цикл шығындарын азайтады және күнделікті техникалық қызмет көрсетуді жеңілдетеді.
Орташа кернеуді сенімді тарату тек электрлік өнімділікке ғана емес, сонымен қатар жабдықтың қауіпсіздігіне, техникалық қызмет көрсетуге және ұзақ қызмет ету мерзіміне байланысты - заманауи ауа оқшауланған тарату құрылғыларының барлық күшті жақтары.
Негізгі мүмкіндіктер мен техникалық сипаттамалар
Қазіргі заманғы13,8 кВ ОЖ ауа оқшаулағыш тарату құрылғысыикемді орнатуға және болашақта жүйені кеңейтуге мүмкіндік беретін модульдік құрылыспен озық қорғаныс технологияларын біріктіреді.
| Техникалық сипаттама | Типтік мән |
|---|---|
| Номиналды кернеу | 13,8 кВ |
| Жиілік | 50 Гц / 60 Гц |
| Номиналды ток | 630A–3150A |
| Қысқа тұйықталу тогы | 40 кА дейін |
| Оқшаулау ортасы | Қоршаған орта ауасы |
| Ажыратқыштың түрі | Вакуумдық ажыратқыш |
| Қорғау дәрежесі | IP4X немесе одан жоғары |
| Орнату | Ішкі / Сыртқы (конфигурацияға байланысты) |
Негізгі компоненттер
- Вакуумдық ажыратқыш
- Ток трансформаторы (КТ)
- Кернеу трансформаторы (VT)
- Шина жүйесі
- Қорғау релесі
- Жерге қосқыш
- Кабельдік бөлік
- Механикалық және электрлік блоктау жүйесі
- Интеллектуалды бақылау құрылғылары
Негізгі артықшылықтар
1. Өте жақсы жұмыс қауіпсіздігі
Оператор қауіпсіздігі әрқашан ең жоғары басымдық болып табылады. Қазіргі заманғы AIS дұрыс емес жұмыс ретін болдырмайтын кешенді блоктау жүйелерін қамтиды, ал доғаға төзімді шкаф құрылымдары ақаулық жағдайлары кезінде тәуекелдерді азайтуға көмектеседі.
2. Экологиялық таза дизайн
Ауа оқшаулаушы орта ретінде қызмет ететіндіктен, SF₆ сияқты парниктік газдарға тәуелділік жоқ. Бұл ауадан оқшауланған тарату құрылғыларын тұрақтылықтың барған сайын қатаң талаптарына сәйкес келетін экологиялық жауапты шешім етеді.
3. Төменгі өмірлік цикл құны
Көптеген альтернативті технологиялармен салыстырғанда, ауадан оқшауланған жүйелер әдетте орнатудың төмен құнын, техникалық қызмет көрсетуді жеңілдетеді және қызмет ету мерзімі ішінде операциялық шығындарды азайтады.
4. Жоғары сенімділік
Вакуумдық ажыратқыштар техникалық қызмет көрсетудің минималды талаптарымен тамаша электр төзімділігін қамтамасыз етеді. Жетілдірілген цифрлық қорғаныс релелерімен біріктірілген олар жүйенің сенімділігін айтарлықтай жақсартады және күтпеген тоқтау уақытын азайтады.
5. Икемді кеңейту
Модульдік корпус конструкциялары тарату құрылғыларының толық желісін ауыстырмай-ақ болашақ фидерлерді толықтыруға мүмкіндік береді, бұл AIS өнеркәсіптік нысандарды өсіру және қосалқы станцияларды кеңейту үшін өте қолайлы етеді.
Типтік қолданбалар
Оның жан-жақтылығының арқасында,13,8 кВ ОЖ ауа оқшаулағыш тарату құрылғысыкөптеген салаларда кеңінен қолданылады.
- Коммуналдық қосалқы станциялар
- Электр энергиясын өндіретін қондырғылар
- Күн энергиясы жобалары
- Жел электр станциялары
- Өнеркәсіптік өндіріс орындары
- Мұнай және газ өңдеу зауыттары
- Тау-кен жұмыстары
- Коммерциялық ғимараттар
- Ауруханалар
- Әуежайлар
- Деректер орталықтары
- Темір жол көлік жүйелері
Әрбір қолданба тамаша жұмыс үздіксіздігін сақтай отырып, сенімді тізбекті қорғаудан, қуатты тиімді бөлуден және жақсартылған персонал қауіпсіздігінен пайда көреді.
Ауа оқшауланған және газ оқшауланған таратушы құрылғы
Оқшаулаудың дұрыс технологиясын таңдау орнату жағдайларына, қолжетімді кеңістікке, техникалық қызмет көрсету стратегиясына, қоршаған ортаны қорғауға және жоба бюджетіне байланысты.
| Ерекшелік | Ауа оқшауланған тарату құрылғысы | Газды оқшауланған тарату құрылғысы |
|---|---|---|
| Оқшаулау | Қоршаған орта ауасы | SF₆ Газ |
| Қоршаған ортаға әсері | Өте төмен | Парниктік газдарды пайдалану себебінен жоғары |
| Техникалық қызмет көрсету | Қарапайым | Көбірек мамандандырылған |
| Бастапқы инвестиция | Жалпы төмен | Жоғарырақ |
| Кеңістікке қойылатын талап | Үлкенірек | Неғұрлым ықшам |
| Тексерудің қол жетімділігі | Жеңіл | Неғұрлым күрделі |
Дұрыс 13,8 кВ МВ HV ауадан оқшауланған тарату құрылғысын қалай таңдауға болады
Сәйкесті таңдау13,8 кВ ОЖ ауа оқшаулағыш тарату құрылғысыкернеу рейтингісін жай ғана сәйкестендіруден көп нәрсені қамтиды. Жақсы жобаланған шешім ұзақ мерзімді пайдалану сенімділігін, болашақта кеңейтуді және қолданыстағы электр стандарттарына сәйкесті қолдауы керек.
Таңдаудың маңызды факторлары
- Номиналды кернеу, жиілік және үздіксіз ток талаптарын растаңыз.
- Қысқа тұйықталудың максималды перспективалық тогын анықтаңыз.
- Ішкі немесе сыртқы жағдайларды қоса, орнату ортасын бағалаңыз.
- Сәйкес қорғаныс релесі конфигурациясын таңдаңыз.
- Болашақ фидерді кеңейту талаптарын қарастырыңыз.
- IEC немесе басқа қолданылатын стандарттарға сәйкестігін тексеріңіз.
- Дәлелденген инженерлік тәжірибесі және сапаны бақылауы бар өндірушіні таңдаңыз.
- Сатудан кейінгі техникалық қолдауды және қосалқы бөлшектердің қолжетімділігін қарап шығыңыз.
LUGAO қуатыкоммуналдық қосалқы станцияларды, өнеркәсіптік нысандарды, жаңартылатын энергия жобаларын және коммерциялық электр тарату жүйелерін орналастыру үшін теңшелген тарату құрылғыларының конфигурацияларын ұсынады. Инженерлік топтар жоба талаптарына сәйкес қорғаныс схемаларын, шинаның орналасуларын, өлшеу опцияларын, байланыс протоколдарын және қоршау конфигурацияларын бейімдей алады.
Техникалық қызмет көрсетудің үздік тәжірибелері
Ағымдағы техникалық қызмет көрсету жабдықтың максималды қызмет ету мерзімін қамтамасыз ету және пайдалану қауіпсіздігін сақтау үшін маңызды. Ауа оқшауланған тарату құрылғылары, әдетте, көптеген балама технологияларға қарағанда аз техникалық қызмет көрсетуді қажет етеді, бірақ жоспарлы тексерулер өте ұсынылады.
Ұсынылатын техникалық қызмет көрсетуді тексеру тізімі
- Шкафтың тазалығын тексеріп, жиналған шаңды кетіріңіз.
- Барлық механикалық бұғаттаулардың дұрыс жұмыс істейтінін тексеріңіз.
- Вакуумдық ажыратқыштардың күйін тексеріңіз.
- Қажет болса, электр қосылымдарын қатайтыңыз.
- Техникалық қызмет көрсету кестелеріне сәйкес қорғаныс релелерін сынау.
- Қартаю белгілерін анықтау үшін оқшаулау компоненттерін тексеріңіз.
- Жерге қосудың үздіксіздігін тексеріңіз.
- Қалыпты емес ыстық нүктелерді анықтау үшін термобейнелеуді орындаңыз.
- Болжалды жөндеуді жоспарлау үшін тексеру деректерін жазып алыңыз.
| Техникалық қызмет көрсету элементі | Ұсынылған аралық | Мақсат |
|---|---|---|
| Көрнекі тексеру | Ай сайын | Шаңды, ылғалдылықты немесе физикалық зақымдануды анықтаңыз |
| Механикалық жұмыс сынағы | Әр 6 ай сайын | Сенімді коммутация өнімділігін қамтамасыз етіңіз |
| Релелік қорғаныс сынағы | Жыл сайын | Қорғау дәлдігін тексеріңіз |
| Инфрақызыл термиялық бақылау | Жыл сайын | Бос немесе қызып кеткен қосылымдарды анықтаңыз |
| Кешенді профилактикалық қызмет көрсету | 3-5 жыл сайын | Қызмет мерзімін ұзарту және сенімділікті арттыру |
Неліктен көбірек қуат жобалары LUGAO Power компаниясын таңдайды?
Орташа кернеуді тарату жобалары үшін жабдықтың сапасы жүйенің сенімділігіне, пайдалану қауіпсіздігіне және ұзақ мерзімді техникалық қызмет көрсету шығындарына тікелей әсер етеді.LUGAO қуатыбүкіл әлем бойынша коммуналдық қызметтердің, өнеркәсіптік нысандардың, жаңартылатын энергия қондырғыларының және инфрақұрылымдық жобалардың талап етілетін талаптарын қанағаттандыруға арналған сенімді электр жабдықтарын жеткізуге бағытталған.
- Кәсіби инженерлік және жобалау мүмкіндіктері
- Өндіріс сапасын қатаң басқару
- Сенімді вакуумдық коммутация технологиясы
- Әр түрлі салалар үшін бейімделген шешімдер
- Халықаралық стандарттарға сәйкестік
- Жеткізу алдында кешенді зауыттық сынақ
- Жауапты техникалық кеңес беру және сатудан кейінгі қолдау
- Әлемдік нарықтарға қызмет көрсететін кең экспорттық тәжірибе
Жетілдірілген өндірістік процестерді қатаң сапаны тексерумен үйлестіре отырып, LUGAO Power тұтынушыларға электр жүйесінің қауіпсіздігін жақсартуға, тоқтау уақытын азайтуға және өмірлік циклдің операциялық шығындарын азайтуға көмектеседі.
Жиі қойылатын сұрақтар
1. 13,8 кВ ОЖ ауа оқшаулағыш тарату құрылғысының негізгі артықшылығы неде?
Оның ең үлкен артықшылығы - жоғары пайдалану сенімділігі, тамаша қауіпсіздік, экологиялық таза ауа оқшаулау және салыстырмалы түрде төмен техникалық қызмет көрсету шығындарының үйлесімі.
2. Ауа оқшауланған тарату құрылғылары жаңартылатын энергия жобалары үшін жарамды ма?
Иә. Ол күн электр станцияларында, жел электр станцияларында, аккумуляторлық энергияны сақтау жүйелерінде және басқа да жаңартылатын энергия қондырғыларында кеңінен қолданылады, өйткені оның сенімді орташа кернеуді тарату өнімділігі.
3. Ауа оқшауланған тарату құрылғылары әдетте қанша уақыт жұмыс істей алады?
Тиісті орнату және профилактикалық қызмет көрсету арқылы заманауи тарату құрылғылары жүйелері 25-30 жылдан астам сенімді қызмет көрсете алады.
4. Ауа оқшауланған тарату құрылғыларына SF₆ газы қажет пе?
Жоқ. Ауа оқшауланған тарату құрылғылары SF₆ газына деген қажеттілікті болдырмайтын және экологиялық тұрақты электр инфрақұрылымын қолдайтын оқшаулау ортасы ретінде қоршаған ауаны пайдаланады.
5. Тарату құрылғыларын теңшеуге бола ма?
Иә. сияқты өндірушілерLUGAO қуатыәртүрлі жоба талаптарын қанағаттандыру үшін панельдердің орналасуларын, қорғаныс жүйелерін, байланыс интерфейстерін, ағымдағы рейтингтерді, қоршау конфигурацияларын және басқа сипаттамаларды теңшей алады.
Қорытынды
Электрлік инфрақұрылым жоғары тиімділікке, цифрландыруға және тұрақтылыққа қарай дамитындықтан,13,8 кВ ОЖ ауа оқшаулағыш тарату құрылғысыорташа вольтты электр қуатын таратудың сенімді шешімі болып қала береді. Оның экологиялық таза оқшаулау әдісі, дәлелденген пайдалану сенімділігі, модульдік дизайны және өмірлік циклінің төмен шығындары оны коммуналдық қызметтер, өнеркәсіптік зауыттар, коммерциялық нысандар және жаңартылатын энергия жобалары үшін тамаша инвестиция етеді. Сенімді өндірушіні таңдау жабдықтың қызмет ету мерзімі ішінде тұрақты өнімділікті, жоғарылатылған жұмыс қауіпсіздігін және ұзақ мерзімді құндылықты қамтамасыз етеді.
