Тарату құрылғылары кез-келген заманауи электр энергетикалық жүйесінің негізі болып табылады. Электр станциясының генератор терминалдарынан бастап коммерциялық ғимараттағы соңғы тарату панеліне дейін тарату құрылғылары қуаттың қауіпсіз және сенімді өтуін қамтамасыз ететін коммутация, қорғау, оқшаулау және бақылаудың маңызды функцияларын орындайды. Онсыз электр желілерінің басқарылатын жұмысы да, ақауларын қауіпсіз басқару да мүмкін емес еді.
Жаһандық электр энергиясына сұраныс өскен сайын, электр желілері күрделене түседі және жаңартылатын энергия көздерінің интеграциясы жылдамдауда, тарату құрылғыларына қойылатын талаптар қарқынды дамып келеді. Қысқа тұйықталуға төзімділік көрсеткіштерінің жоғарылауы, қорғауды ақылдырақ үйлестіру, сандық бақылауды біріктіру және қоршаған ортаның өнімділігінің неғұрлым қатаң стандарттары бүкіл әлем бойынша коммуналдық қызметтер, өнеркәсіптік операторлар және инфрақұрылымды әзірлеушілер талап ететін техникалық сипаттамаларды өзгертеді.
Бұл ақ қағаз кернеу кластары бойынша тарату құрылғыларының технологиясын мұқият тексеруді қамтамасыз етеді - төмен вольтты тарату құрылғыларынан орта вольтты сақиналы негізгі блоктарға және жоғары вольтты металл қоршалған тарату құрылғыларына дейін. Ол әрбір өнім санатының негізінде жатқан инженерлік принциптерді, спецификацияны реттейтін негізгі өнімділік параметрлері мен стандарттарын, негізгі қолданбалы аумақтарды және технологияны таңдау шешімдерін қабылдау үшін құрылымдық сатып алу әдіснамасын қамтиды.
Lugao Power Co., Ltd. - OEM мүмкіндігі, күшті тапсырыстық инженерлік қолдауы және ауқымды жаһандық экспорттық тәжірибесі бар IEC, ANSI және IEEE стандарттары бойынша сертификатталған өнімдерді ұсынатын, коммутациялық құрылғылардың толық кернеу диапазонының жетекші қытайлық өндірушісі. Бұл құжат сонымен қатар Lugao Power компаниясының өнім портфолиосын, өндірістік мүмкіндіктерін және жаһандық тарату құрылғыларының жобалары үшін сенімді жеткізу серіктесі ретінде бәсекеге қабілетті позициясын ұсынады.
Жаһандық орнатылған электр қуатын өндіру қуаты 2024 жылы 9 000 ГВт-тан асты және жыл сайын шамамен 3% өсуде. Көмір, газ, атом, су, күн немесе жел арқылы өндірілетін бұл қуаттың әрбір ватты генератордан тұтынушыға дейінгі жолда тарату құрылғылары жүйелерінен бірнеше рет өтуі керек. Бұл тарату құрылғыларының инфрақұрылымының сенімді, қауіпсіз жұмысы тек инженерлік мәселе емес; бұл қазіргі қоғамның қызмет етуінің алғы шарты болып табылады.
Электр қуатына қолжетімділік, желінің сенімділігі және инфрақұрылымды кеңейту жылдамдығы экономикалық бәсекеге қабілеттіліктің шешуші факторлары болып табылады. Тарату құрылғыларының істен шығуынан туындаған электр қуатының үзілуі өнеркәсіптік экономикаларға өндірістің жоғалуы мен зақымдалған жабдықтың салдарынан жыл сайын миллиардтаған долларға шығын келтіреді. Керісінше, жақсы жобаланған, дұрыс ұсталған тарату құрылғылары жүйелері аурухана операцияларынан бастап жартылай өткізгіштерді өндіруге дейін деректер орталығының қызметтеріне дейін барлығын негізге алатын жоғары қолжетімді желілерге мүмкіндік береді.
Жаһандық тарату құрылғыларының нарығы 2023 жылы шамамен 127 миллиард долларға бағаланды және 2030 жылға дейін CAGR 6,8–7,9% өседі, болжам бойынша 200–215 миллиард долларға жетеді. Негізгі өсу драйверлеріне мыналар жатады:
| Аймақ | 2023 (Б доллар) | 2030F (Б АҚШ доллары) | CAGR | Негізгі драйвер |
| Азия-Тынық мұхиты | АҚШ доллары 52,4 | АҚШ доллары 87,6 | 7,6% | Индустрияландыру |
| Еуропа | АҚШ доллары 28,1 | АҚШ доллары 44,8 | 6,9% | Торды жаңарту, SF₆ кезеңді тоқтату |
| Солтүстік америка | АҚШ доллары 24,6 | АҚШ доллары 39,4 | 7,0% | Қартаю инфра, RE құрастыру |
| Таяу Шығыс және Африка | АҚШ доллары 12,3 | АҚШ доллары 22,1 | 8,7% | Электрлендіру |
| Латын америка | АҚШ доллары 9,6 | АҚШ доллары 15,7 | 7,2% | Торды кеңейту |
1-кесте — Аймақ бойынша тарату құрылғыларының жаһандық нарығы, 2023–2030 (индикативті)
терминікоммутациялық құрылғы" ұжымдық түрде келісілген, біріктірілген жүйе ретінде жиналған электрлік ажыратқыштардың, сақтандырғыштардың, автоматты ажыратқыштардың және олармен байланысты басқару, қорғау, есепке алу және бақылау жабдығының комбинациясын білдіреді. Тарату құрылғылары энергетикалық жүйелердегі электр жабдығын басқарады, қорғайды және оқшаулайды. Бұл электр желісі мен ол қызмет көрсететін жүктемелер арасындағы интерфейс және желіні басқару үшін қауіпсіз басқару механизмі.
Тарату құрылғыларының жинағы физикалық масштабта бірнеше жүз миллиметр қабырға кеңістігін алып жатқан бір төмен вольтты тарату тақтасынан бастап мыңдаған шаршы метр аумақты қамтитын газбен оқшауланған жоғары вольтты қосалқы станцияға дейін болуы мүмкін. Масштабтың осы диапазонына қарамастан, барлық тарату құрылғылары бірдей негізгі функцияларды орындайды.
| Функция | Сипаттама және маңыздылығы |
| Ауыстыру | Қалыпты жұмыс жағдайында электр тізбектерін жасау және үзу. Жоспарланған желіні қайта конфигурациялауды, жүктемені тасымалдауды және техникалық қызмет көрсету үшін жабдықты оқшаулауды қосады. |
| Қорғау | Жабдықтың зақымдалуын шектеу және каскадты ақаулардың алдын алу үшін қалыптан тыс жағдайларды (артық токтар, қысқа тұйықталулар, жерге тұйықталулар, кернеу экскурсиялары) анықтау және жылдам тізбекті үзуді бастау. |
| Оқшаулау | Тізбекте дәлелденген, көрінетін, қауіпсіз электр үзілісін жасау, персоналға кездейсоқ қайта қосу қаупінсіз токсыздандырылған жабдықта жұмыс істеуге мүмкіндік береді. |
| Өлшеу және өлшеу | Есепшотқа, бақылауға, жүктемені басқаруға және қуат сапасын бағалауға арналған кернеуді, токты, қуатты, энергияны, қуат коэффициентін және гармониканы өлшеу. |
| Бақылау және бақылау | Тізбек күйінің, дабыл жағдайларының және жабдықтың денсаулығының жергілікті және қашықтан көрінуін қамтамасыз ету; SCADA немесе қосалқы станцияларды автоматтандыру жүйелері арқылы қашықтан коммутация операцияларын қамтамасыз ету. |
2-кесте — Коммутатордың бес негізгі қызметі
Тарату құрылғыларының ең маңызды және техникалық талап ететін қызметі – ақаулық токтың үзілуі. Қуат жүйесінде қысқа тұйықталу орын алған кезде ақаулық токтар миллисекунд ішінде қалыпты жұмыс токынан 10-50 есе жоғары мәндерге жетуі мүмкін. Тез үзілмесе, бұл ақаулық токтар кабельдерге, трансформаторларға және басқа жабдыққа апатты термиялық және механикалық зақым әкеледі.
Ажыратқыш — тарату құрылғылары жинағындағы негізгі үзу құрылғысы — үш әрекетті жылдам ретпен орындауы керек: ақаулықты анықтау (байланысты қорғаныс релелері арқылы), электр контактілерін бөлу және бөлу контактілері арасында пайда болатын доғаны сөндіру. Доғаның сөну механизмі ажыратқыштардың әртүрлі технологиялары арасындағы негізгі ажыратушы болып табылады және 7-тарауда егжей-тегжейлі талқыланады.
Тарату құрылғыларының ең негізгі классификациясы ол жұмыс істейтін кернеу деңгейі бойынша болып табылады. Кернеу деңгейі қажетті оқшаулау саңылауларын, доғаның энергия деңгейлерін, жабдық өлшемдерін және қолданылатын стандарттарды анықтайды. Салалық стандартты кернеу классификациясы:
| Кернеу класы | Кернеу диапазоны | Типтік қолданбалар | Бастапқы стандарттар |
| Төмен кернеу (LV) | 1000 В айнымалы токқа дейін | Ғимаратты бөлу, қозғалтқышты басқару, өндірістік панельдер | IEC 61439, IEC 60947, UL 508A |
| Орташа кернеу (MV) | 1 кВ – 52 кВ | Бастапқы тарату, өнеркәсіптік жабдықтау, ЖЭ жобалары | IEC 62271-100 / -200 / -202 |
| Жоғары кернеу (HV) | 52 кВ – 800 кВ | Трансмиссиялық қосалқы станциялар, желілік байланыстар | IEC 62271-100 / -203, IEEE C37 |
| Ультра жоғары кернеу (UHV) | 800 кВ жоғары | Ұзақ қашықтыққа HVDC/HVAC беру магистральі | IEC 62271 (арнайы) |
Кесте 3 — Кернеу деңгейі бойынша тарату құрылғыларының жіктелуі
Ескерту:«Орташа кернеу» және «жоғары кернеу» анықтамалары стандарт органдары мен аймақтық конвенциялар арасында әр түрлі болады. IEC терминологиясында HV 1 кВ-тан жоғары барлық кернеулерді қамтиды, әрі қарай «жоғары кернеу» (1–52 кВ, кейде тәжірибешілер МВ деп атайды) және 52 кВ-тан жоғары «өте жоғары кернеу» (ЭВВ) арасындағы айырмашылық. Бұл ақ қағаз тәжірибеші конвенциясын пайдаланады: LV ≤1 кВ; MV = 1–52 кВ; HV = 52–800 кВ.
Кернеу деңгейінен басқа, тарату құрылғылары бірнеше басқа маңызды өлшемдер бойынша жіктеледі:
| Өлшем | Санаттар |
| Оқшаулау ортасы | Ауа оқшауланған (AIS), Газ оқшауланған SF₆ (GIS), Вакуум, Май (бұрынғы), Қатты диэлектрик |
| Қоршау түрі | Металл қоршалған, Металл қапталған, Текше түрі, Ашық типті (сыртқы) |
| Үзіліс ортасы | Ауа жарылысы, Мұнай, Вакуум, SF₆, CO₂ / таза ауа (пайда болған) |
| Ішкі / Сыртқы | Ішкі тарату құрылғылары (бақыланатын орта); Сыртқы тарату құрылғылары (ауа райына төзімді құрылыс) |
| Тұрақты / алынбалы | Бекітілген ажыратқыштар (төмен құн, аз икемділік) және тартылатын/шығатын ажыратқыштар (жеңіл техникалық қызмет көрсету, ыстық ауыстыру) |
4-кесте — Тарату құрылғыларының қосымша классификациясының өлшемдері
Төмен вольтты тарату құрылғылары 1000 В айнымалы ток (немесе 1500 В тұрақты ток) дейінгі жүйе кернеулерінде жұмыс істейді, бұл соңғы тұтынушыларға қуатты таратудың соңғы кезеңін қамтиды. LV тарату құрылғылары кез келген тарату құрылғылары санатындағы бірлік саны бойынша ең көп болып табылады — сөзбе-сөз миллиардтаған қондырғылар бүкіл әлем бойынша тұрғын үйлерде, коммерциялық және өндірістік ғимараттарда, деректер орталықтарында, ауруханаларда және өндіріс орындарында орнатылған. Төменгі кернеу деңгейіне қарамастан, LV тарату құрылғылары қарапайым емес; заманауи LV жүйелері үлкен ақаулық токтарды, күрделі гармоникалық орталарды, қосылған жүктемелердің жоғары тығыздығын және барған сайын күрделі қуат сапасы мен энергияны басқару талаптарын басқаруы керек.
IEC 61439 стандартымен анықталған төмен вольтты тарату құрылғылары мен басқару құрылғылары жинағы (LVSCA) әдетте келесі функционалдық құрамдастарды қамтиды:

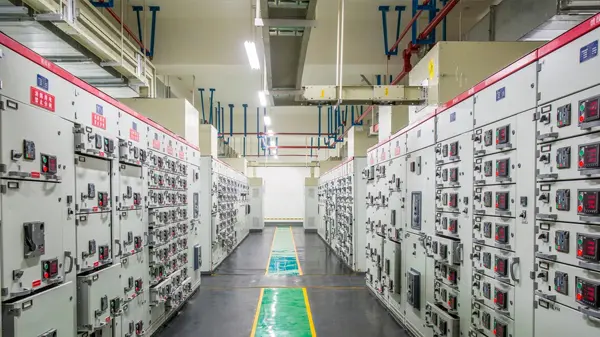

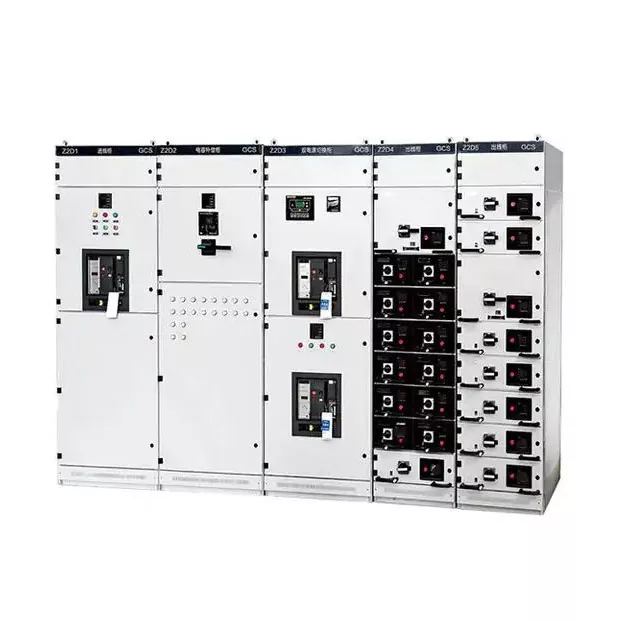

1-сурет — Төмен вольтты магистральдық тарату құрылғысы
IEC 61439 құрылымы мен функционалдық сипаттамаларына негізделген төмен вольтты тарату құрылғылары мен басқару құрылғыларының жинақтарының (LVSCAs) бірнеше түрлерін анықтайды:
| Параметр | Сипаттама & Типтік мәндер |
| Номиналды кернеу (Ue) | Жинақтың жұмыс кернеуі. Жалпы мәндер: 230/400 В, 400/690 В, 1000 В. |
| Номиналды ток (In) | Температура шектерінен аспай-ақ жинақтауға болатын максималды үздіксіз ток. Ауқымы: 63 A - 6 300 A. |
| Қысқа тұйықталуға төзімділік (Icw) | Ең жоғары және қысқа уақытқа төзімді ток. Типтік мәндер: 25 кА, 50 кА, 80 кА (1 с немесе 3 с). |
| Үзіліс сыйымдылығы (Icu/Ics) | Ажыратқыштардың соңғы (Icu) және қызмет көрсету (Ics) қысқа тұйықталу қабілеті. Орнату нүктесінде ең үлкен ықтимал ақаулық токтан асып кетуі керек. |
| Қорғау дәрежесі (IP) | Ішкі өнеркәсіп үшін IP3X минимумы; IEC 60529 стандартына сәйкес сыртқы немесе қатал орталар үшін IP54 немесе IP65. |
| Ішкі бөлу формасы | IEC 61439 1–4b нысандары функционалдық блоктар мен шиналар арасындағы бөлуді анықтайды. Жоғары формалар қауіпсіздікті және ақауларды болдырмауды жақсартады. |
Кесте 5 — Негізгі LV тарату құрылғыларының техникалық параметрлері

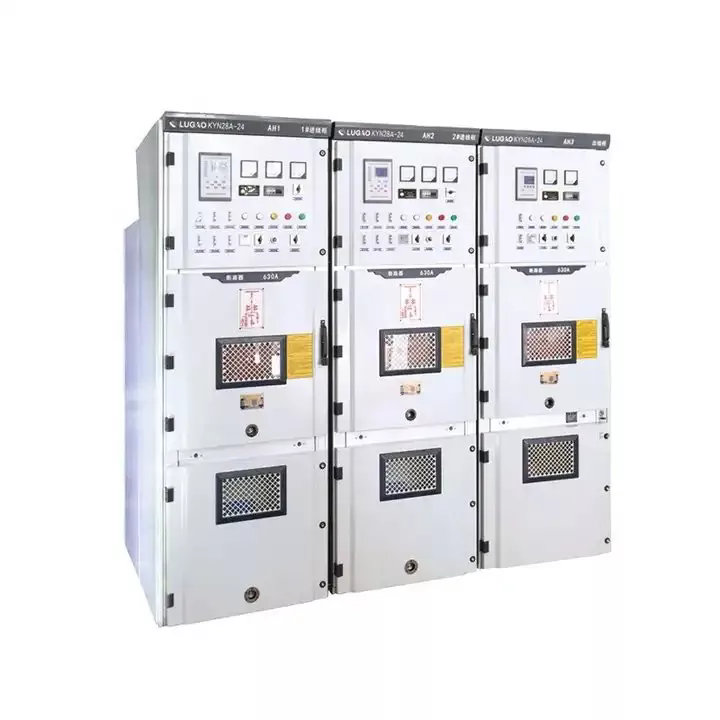

Орта вольтты тарату құрылғылары 1 кВ-тан 52 кВ-қа дейінгі диапазонда жұмыс істейді және электр тарату желілері үшін негізгі коммутациялық және қорғаныс деңгейін білдіреді. Ол сусымалы электр беру қосалқы станцияларының қайталама терминалдарында, бастапқы тарату қосалқы станцияларында, ірі өнеркәсіптік объектілерде, жаңартылатын энергия станцияларының қосылу нүктесінде және қорапты типтегі трансформаторлық қосалқы станциялардың ішінде кездеседі. MV тарату құрылғысы ақауларды жою жылдамдығын, қорғаныс селективтілігін және тарату желісінің жұмыс икемділігін анықтайды.
MV сегменті SF₆ газын кезең-кезеңмен тоқтату, цифрлық қорғау мен бақылауды біріктіру және смарт-желілік архитектуралардың сұраныстарына негізделген кез келген тарату құрылғыларының санатындағы ең маңызды технологиялық трансформациядан өтуде.

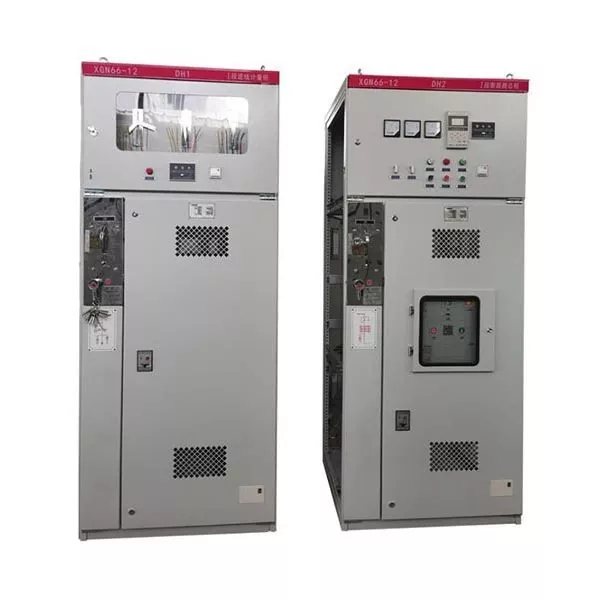

| Құрылыс түрі | Сипаттамалар және қолданбалар |
| Металл қоршалған тарату құрылғысы | Барлық ток өткізгіш бөліктер шиналар, коммутациялық құрылғылар және кабель қосылымдары үшін бөлек бөлімдері бар жерге тұйықталған металл қоршаумен қоршалған. Заманауи үй ішіндегі MV қондырғыларына арналған стандарт (IEC 62271-200). |
| Металлмен қапталған коммутациялық құрылғы | Барлық ток өткізетін бөліктер мен бөліктер арасында толық металл кедергілері бар ішкі санат. Ішкі ақауларды болдырмаудың ең жоғары деңгейі (IEC 62271-200 LSC2B). |
| Текше түріндегі коммутациялық құрылғы | Доғаға төзімді емес текше панельдері қатарға жинақталған. Неғұрлым үнемді, бірақ доға ақауының өнімділігі төмен. |
| Газ оқшауланған тарату құрылғысы (ГАЖ) | Барлық ток өткізгіш бөліктер герметикалық SF₆ толтырылған немесе балама газ қоршауларында. Өте ықшам, кеңістік шектеулі қондырғылар үшін жарамды. |
| Ауа оқшауланған тарату құрылғысы (AIS) | Металл қоршаулар немесе ашық құрылымдар ішінде ауа оқшаулауын қолданады. Үлкенірек із, бірақ қарапайым және үнемді. |
Негізгі сақина блогы (RMU) - бұл қала және қала маңындағы МВ кабель жүйелеріне арналған стандартты топология — сақиналы тарату желілеріне арналған ықшам, зауыттық тығыздалған МҚ тарату құрылғысы. RMU әдетте екі сақиналы фидер қосқыш позициясын және қорғаныс құрылғылары бар бір немесе бірнеше трансформатор фидер позициясын қамтамасыз етеді.

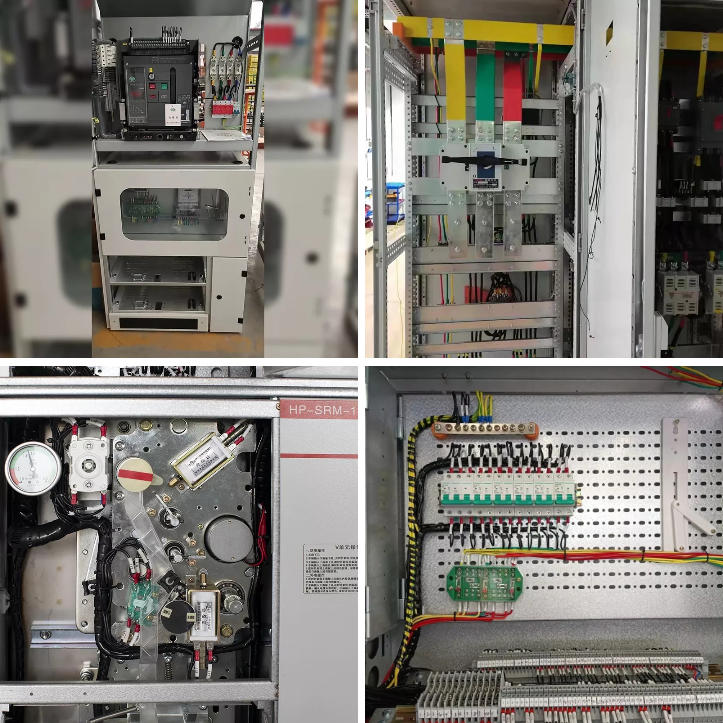

2-сурет — Сақиналық негізгі блок (RMU): Тарату желілеріне арналған ықшам ОГ тарату құрылғысы
RMU екі негізгі оқшаулау нұсқасында қол жетімді:
| Технология | Жұмыс принципі | Негізгі артықшылықтар | Шектеулер |
| Вакуумдық CB | Доға жоғары вакуумды бөтелкеде сөндірілді | Ұзақ қызмет ету мерзімі (>10 000 операция), газсыз, ықшам, техникалық қызмет көрсету аз | ≤52 кВ дейін шектелген |
| SF₆ CB | Газ ағыны қысымды камерадағы доғаны сөндіреді | Жоғары үзіліс қабілеті, тамаша оқшаулау, ықшам | Жоғары GWP (~23,500), қоршаған ортаға қатысты мәселелер, газ мониторингі қажет |
| Air-Blast CB | Жоғары қысымды ауа доғаны сөндіреді | Қауіпті газ жоқ, сыртта қолдануға жарамды | Үлкен өлшем, жоғары техникалық қызмет көрсету, негізінен ескірген |
Кесте 6 — ОЖ ажыратқыштар технологиясын салыстыру
| Параметр | Типтік диапазон/мәндер |
| Номиналды кернеу | 3,6 кВ, 7,2 кВ, 12 кВ, 17,5 кВ, 24 кВ, 36 кВ, 40,5 кВ, 52 кВ |
| Номиналды қалыпты ток | 630 А, 1250 А, 1600 А, 2000 А, 2500 А, 3150 А, 4000 А |
| Қысқа тұйықталу тогы | 12,5 кА, 16 кА, 20 кА, 25 кА, 31,5 кА, 40 кА, 50 кА |
| Қысқа уақытқа төзімділік | Номиналды қысқа тұйықталу токында әдетте 1 с немесе 3 с |
| Найзағай импульсіне төзімділік (LIWV) | IEC 62271-1 бойынша 60 кВ (7,2 кВ класы) - 250 кВ (52 кВ сыныбы) |
| Жұмыс механизмі | Серіппелі қозғалтқыш (стандартты); қолмен немесе электромагниттік опциялар |
| Қолданылатын стандарт | IEC 62271-100, IEC 62271-200, GB/T 3906, ANSI C37.20 |
7-кесте — ОЖ тарату құрылғыларының техникалық сипаттамалары
Жоғары вольтты тарату құрылғылары 52 кВ жоғары жүйелік кернеулерде жұмыс істейді, жиі қолданылатын кернеулер 72,5 кВ, 145 кВ, 245 кВ, 420 кВ және 550 кВ. Бұл жабдық генерациялау орталықтары мен аймақтық жүктеме орталықтары арасындағы үлкен қашықтыққа үлкен көлемде электр энергиясын тасымалдауға жауап беретін энергетикалық жүйенің ең жоғары энергетикалық деңгейі — жаппай тарату желісінің маңызды коммутациялық және қорғаныс инфрақұрылымын құрайды.
ЖҚ тарату құрылғыларының істен шығуының салдары ауыр: негізгі 220 кВ электр беру қосалқы станциясындағы бір ақаулы автоматты ажыратқыш жүздеген мегаватт генерацияны немесе жүктемені ажыратуы мүмкін. HV деңгейлеріндегі ақаулық токтардан жабдықтың зақымдануы апатты және қымбат болуы мүмкін. Бұл контекст HV тарату құрылғылары қанағаттандыратын өте талап етілетін өнімділік пен қатаң сынақ талаптарын түсіндіреді.
AIS технологиясында ЖҚ тарату құрылғыларының құрамдас бөліктері - ажыратқыштар, айырғыштар, жерге қосқыштар, аспаптық трансформаторлар - ток өткізетін бөліктер мен жер арасындағы оқшаулауды қамтамасыз ететін ауасы бар ашық аспан астындағы құрылымдарда орнатылады. AIS қосалқы станциялары ондаған жылдар бойы трансмиссия деңгейін ауыстырудың стандарты болды және қарапайымдылығының, төмен құнының және техникалық қызмет көрсету мен тексерудің қарапайымдылығының арқасында әлемде кең таралған болып қала береді.
AIS қосалқы станциялары қауіпсіздік саңылауларын сақтау үшін айтарлықтай жер көлемін қажет етеді. Әдеттегі 220 кВ ААЖ қосалқы станциясы 1–3 га жерді қажет етуі мүмкін, фазалар мен жерге дейін бірнеше метр саңылау болуы мүмкін.
GIS технологиясында барлық ток өткізетін компоненттер герметикалық, SF₆ газ толтырылған цилиндрлік алюминий қоршауларында орналастырылған. SF₆ жоғары диэлектрлік қасиеттері фаза-жер және фаза-фаза саңылауларын күрт азайтуға мүмкіндік береді, қосалқы станцияның ізін балама AIS аймағының 10-15% дейін қысқартады.
ГАЖ қалалық жер асты қосалқы станциялары, теңіз платформалары, биік таулы учаскелер және қатты ластанған өнеркәсіптік аймақтар сияқты кеңістік шектеулі орталарда артықшылық береді.
3-сурет — Жоғары вольтты газбен оқшауланған тарату құрылғысы (ГАЖ)
Гибридті тарату құрылғысы бір ықшам SF₆ толтырылған модуль ішінде бірнеше негізгі функцияларды біріктіреді (ажыратқыш, айырғыш, жерге қосқыш, ток трансформаторы). Бұл AIS және GIS арасындағы аралық ізді азайтуды ұсынады, олардың арасындағы шығындар. HGIS қоңыр өрісті кеңейтулерде және толық GIS шығынды талап ететін қуаттарды қосуда көбірек қолданылады.
SF₆ пуферлік типті немесе өздігінен жарылыс сөндіргіші басым HV технологиясы болып табылады. Байланыс геометриясын және доғаны басқаруды жақсарту үлкен гидравликалық/пневматикалық жетектердің орнына сенімді серіппелі механизмдерге мүмкіндік беретін жұмыс энергиясын азайтады. HV үшін кезеңдік SF₆ баламалары (CO₂/O₂ қоспалары, вакуумдық сөндіргіштер) әлі де зерттелуде, 2026 жылға қарай коммерциялық қолдану шектеулі.
| Параметр | Lugao HV тарату құрылғысының сипаттамасы |
| Кернеу диапазоны | 3,600 В – 40,500 В (IEC 62271-1 кернеу класс анықтамаларына сәйкес) |
| Номиналды қалыпты ток | 4000 А дейін |
| Қысқа тұйықталуға төзімділік | 50 кА дейін (1 с қысқа уақытқа төзімділік) |
| Қоршау түрі | Толығымен оқшауланған металл қоршалған шкаф; ішкі және сыртқы конфигурациялар |
| Оқшаулау ортасы | Ауа оқшауланған (AIS) / Қатты оқшауланған; SF₆ конфигурациялары қолжетімді |
| Стандарттардың сәйкестігі | IEC 62271-100, IEC 62271-200, IEC 62271-1, GB/T 3906, ANSI/IEEE C37 сериясы |
| Сертификаттар | CE, ISO, CCC; Үшінші тарап түрі сыналған |
8-кесте — Lugao Power HV тарату құрылғыларының техникалық сипаттамалары
Ажыратқыш контактілері жүктеме немесе ақаулық ток кезінде бөлінген кезде, электр энергиясы контактілер арасында плазмалық доғаны ұстап тұрады. Температура 5 000–20 000 К жетеді, сөнгенге дейін толық ақаулық ток өткізеді. Ажыратқыштың доғаны сөндіру мүмкіндігі — табиғи ток нөлге дейінгі үзу жылдамдығы — максималды үзіліс тогын (үзіліс сыйымдылығы) және энергияның өтуін анықтайды.
Үзіліс ортасы, контакт геометриясы және жұмыс механизмінің дизайны ажыратқыштың өнімділігі мен техникалық қызмет көрсету талаптарын анықтайды.
| Орташа | Кернеу диапазоны | Үздік өнімділік | Қоршаған ортаға әсері | Техникалық қызмет көрсету | Тренд |
| Вакуум | ЖҚ – 52 кВ | Өте жақсы | Жоқ | Өте төмен | Өсу |
| SF₆ Газ | MV – HV | Өте жақсы | GWP 23 500 ⚠ | Төмен (мөрленген) | Реттеледі ↓ |
| Ауа (ACB) | LV | Жақсы | Жоқ | Орташа | Тұрақты |
| Мұнай (көлемді) | MV (мұра) | Жақсы | Өрт қаупі | Жоғары | ↓ мұра |
| CO₂ қоспасы | MV–HV (әзірлеуші) | Пайда болу | GWP ~1 | TBD | ҒЗТКЖ кезеңі |
9-кесте — Тарату құрылғыларының санаттары бойынша доғаны өшіретін медианы салыстыру
ЕО F-Gas ережесі (ЕО 2024/573) 2030 жылдан бастап жаңа MV қондырғылары үшін SF₆ кезең-кезеңімен тоқтатылады. Басқа аймақтар да осыған ұқсас ережелерді қабылдауда. Өнеркәсіптік жауаптар мыналарды қамтиды:
⚠ САТЫП АЛУ ТУРАЛЫ ЕСКЕРТПЕ
20–30 жылдық қызмет мерзімі бар жобалар үшін SF₆сіз технологияны көрсету ерте ауыстыру шығындарын болдырмайды. Lugao Power компаниясының вакуумды және қатты оқшауланған MV тарату құрылғысы үйлесімді, болашаққа сенімді баламаларды ұсынады. Оңтайлы SF₆сіз шешімдер үшін Lugao инженериясын қосыңыз.
| Параметр | Анықтамасы және маңыздылығы |
| Номиналды кернеу (Ur) | Тарату құрылғысы үздіксіз жұмыс істей алатын ең жоғары жүйе кернеуі. Орнату кезінде максималды жұмыс кернеуінен асып кетуі керек. |
| Номиналды қысқа тұйықталу тогы (Isc) | Ажыратқыш сенімді түрде үзуі мүмкін максималды ақаулық ток. Жүйенің ықтимал ақаулық токынан асып кетуі керек. |
| Номиналды қысқа уақытқа төзімділік (Icw) | Максималды ток тарату құрылғысы құрылымдық зақымданусыз белгілі бір уақыт ішінде (1 с немесе 3 с) тасымалдай алады. |
| Номиналды қалыпты ток (Ir) | Термиялық шектерде максималды үздіксіз жүктеме тогы, жүктеменің өсуі үшін маржа бар. |
| Оқшаулау деңгейлері (LIWV / SIWV) | Найзағайдың импульсіне төтеп беру және ауысу импульсіне төтеп беру кернеулері. Кернеуден қорғаумен үйлестіру керек. |
| Ішкі доғаның классификациясы (IAC) | IEC 62271-200 санаттары (A, B, AB) доғаның ішкі ақауларын қауіпсіз оқшаулауды анықтайды. |
| Қызметтің үздіксіздігін жоғалту (LSC) | IEC 62271-200 LSC1/LSC2/LSC2B санаттары техникалық қызмет көрсету кезінде іргелес аралықтардың қуаттандырылғанын анықтайды. |
10-кесте — Критикалық тарату құрылғыларының техникалық параметрлері
| Стандартты | Дене | Қолдану аясы |
| IEC 62271-1 | IEC | ЖҚ тарату құрылғылары мен басқару құрылғыларының жалпы техникалық сипаттамалары — барлық кернеу кластары. |
| IEC 62271-100 | IEC | Айнымалы ток ажыратқыштары — бастапқы MV/HV CB стандарты. |
| IEC 62271-200 | IEC | 1 кВ–52 кВ айнымалы токтың металл қоршалған тарату құрылғысы — МВ жинақтары. |
| IEC 62271-203 | IEC | >52 кВ үшін газды оқшауланған металл қоршалған тарату құрылғысы (ГАЖ) — беріліс ГАЖ. |
| IEC 61439-1 / -2 | IEC | ЖҚ тарату құрылғыларының жинақтары — конструкцияны тексеру және күнделікті сынау. |
| ANSI/IEEE C37 сериясы | IEEE | Айнымалы ток ЖҚ ажыратқыштарын (C37.04/06/09), ОЖ тарату құрылғыларын (C37.20), сынауды қамтиды. |
| GB/T 3906 | SAC | 3,6–40,5 кВ металл қоршау құрылғыларына арналған Қытай стандарты. IEC 62271-200 балама. |
| IEC 60947 сериясы | IEC | ЖҚ тарату құрылғылары және басқару құрылғылары — ажыратқыштар, айырғыштар, контакторлар үшін құрылғылардың стандарттары. |
11-кесте — Тарату құрылғыларының негізгі халықаралық стандарттары
| Қадам | Белсенділік | Негізгі сұрақтар және жеткізілімдер |
| 1 | Жүйелік талдау | Қысқа тұйықталу талдауын жүргізу/қарау. Әрбір орындағы максималды ықтимал ақаулық токты анықтаңыз. |
| 2 | Жүктеме және кернеу анықтамасы | Номиналды қалыпты токты, жүйе кернеуін, кернеуді реттеуді, қажет болса, OLTC талаптарын анықтаңыз. |
| 3 | Технологияны таңдау | Кернеу класын (LV/MV/HV), үзу ортасын (вакуум/SF₆/ауа), қоршау түрін (AIS/GIS/металл қоршалған), ішкі/сыртқы конфигурациясын таңдаңыз. |
| 4 | Стандарттардың анықтамасы | Қолданылатын стандарттарды анықтаңыз, талап етілетін сертификаттарды (IEC, ANSI, CE, CCC, DNV және т.б.) RFQ ішінде көрсетіңіз. |
| 5 | Қорғауды үйлестіру | Релелік функцияларды, уақыт-ток координациясын, байланыс протоколын (IEC 61850, Modbus, DNP3), IAC/LSC талаптарын анықтаңыз. |
| 6 | Сайт шарттары | Температураны, биіктікті, ылғалдылықты, ластануды, сейсмикалық аймақты, ішкі/сыртқы қондырғыны анықтаңыз. Азайтуды және қоршау сипаттамаларын анықтаңыз. |
| 7 | RFQ және бағалау | Техникалық сипаттаманы шығару. Өтінімдерді бағалау: сәйкестік, типтік сынақтар, жеткізу, қолдау, ТШО. |
12-кесте — Жеті сатылы коммутациялық құрылғының сипаттамасы және сатып алу процесі
| Вакуумды/қатты оқшауланған ОҚ ажыратқышын таңдаңыз... | SF₆ GIS таңдаңыз... |
| SF₆ тыйым салынған немесе реттеледі; болашаққа сенімді, экологиялық қауіптілігі төмен; ОЖ ≤ 40,5 кВ; төмен техникалық қызмет көрсету; ішкі артықшылық | Сайт аумағы қатты шектелген; кернеу >40,5 кВ; жоғары ластанған сыртқы орта; ұзартылған техникалық қызмет көрсету аралығы; герметикалық жабық өнімділік |
13-кесте — Технологияларды таңдау бойынша нұсқаулық: вакуум/SI және SF₆ GIS
💡 НЕГІЗГІ ТҮСІНІК
ТШО талдауы: 20 жылдық қызмет ету мерзімі ішінде SF₆ MV тарату құрылғыларының жалпы техникалық қызмет көрсету және пайдалану мерзімінің аяқталу шығындары вакуумдық/қатты оқшауланған баламалардан 15–25%-ға асады (SF₆ қалпына келтіруді қоса). Міндеттеме жасамас бұрын оның санын анықтау ұсынылады.
Lugao Power Co., Ltd.электр тарату құрылғыларын, күштік трансформаторларды және қорап түріндегі трансформаторлық қосалқы станцияларды шығаратын Қытайдағы жетекші маман өндіруші болып табылады. Қуатты тарату жабдығына ерекше назар аудара отырып, Лугао толық кернеу диапазонында – төмен вольтты тарату құрылғыларынан жоғары вольтты металл қоршалған шкафтарға дейін – коммуналдық қызметтерге, EPC мердігерлеріне, өнеркәсіптік операторларға және жаһандық нарықтардағы жаңартылатын энергия жобаларын әзірлеушілерге қызмет көрсететін терең инженерлік тәжірибені дамытты.
Зауыттан тікелей жеткізілім күшті OEM мүмкіндігімен, көп стандартты сәйкестікпен және жоғары жауап беретін техникалық қолдау тобымен біріктірілген Лугаоны сапа, сәйкестік және бәсекеге қабілетті баға талап ететін халықаралық жобалар үшін таңдаулы жеткізу серіктесі етеді.

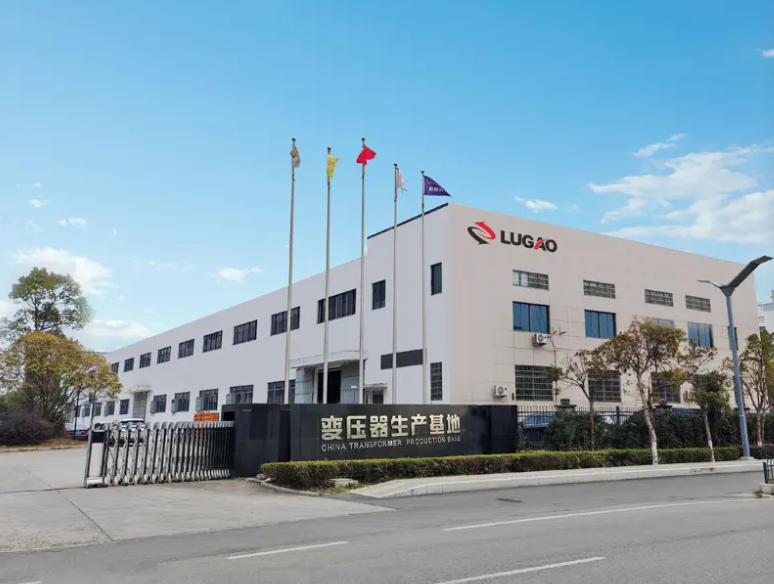

4-сурет — Lugao Power Co., Ltd. өндірістік нысаны
| Өнім | Кернеу / Ток диапазоны | Стандарттар | Сертификаттар |
| LV Main Distribution Board (MDB) | 1000 В дейін / 6300 А дейін | IEC 61439-1/-2, ГБ | CE, ISO, CCC |
| LV қозғалтқышын басқару орталығы (MCC) | 1000 В дейін / 4000 А дейін | IEC 61439-4, IEC 60947 | CE, ISO, CCC |
| MV металл қоршалған тарату құрылғысы | 3,6 кВ – 40,5 кВ / 4000 А дейін | IEC 62271-200, GB/T 3906 | CE, ISO, CCC, Түрі бойынша сыналған |
| Негізгі сақина құрылғысы (RMU) | 12 кВ – 40,5 кВ | IEC 62271-200, IEC 62271-1 | CE, ISO, CCC, Түрі бойынша сыналған |
| Толығымен оқшауланған металл қоршалған шкаф | 12 кВ – 40,5 кВ / 4000 А дейін | IEC 62271-200 | CE, ISO, Түрі бойынша сыналған |
| HV тарату құрылғысы | 3 600 В – 40 500 В / 4 000 А дейін, 50 кА | IEC 62271-100/-1, ANSI C37 | CE, ISO, CCC, Түрі бойынша сыналған |
| Пайдаланушы / OEM коммутаторы | Тұтынушының сипаттамасы бойынша | IEC / ANSI / GB / BS (әр жоба үшін) | Жоба талабы бойынша |
14-кесте — Лугао электр тарату құрылғыларының өнім портфолиосы
Lugao Power компаниясының өндірістік және инженерлік операциялары ISO 9001 стандартына сәйкес сертификатталған, Сапа менеджменті жүйесі (СМЖ) өнімді жүзеге асырудың барлық кезеңдерін қамтиды — кіріс материалды тексеруден бастап өндіріс процесін бақылауға, дайын өнімді сынауға және жеткізілімнен кейінгі қолдауға дейін. СМЖ жобаны қарауға, жеткізуші біліктілігіне, калибрленген сынақ жабдығын басқаруға, сәйкессіздіктерді өңдеуге және түзету әрекеттеріне арналған бақыланатын процедураларды қамтиды.
Типтік сынау — аккредиттелген үшінші тараптың жоғары вольтты сынақ зертханаларында тәжірибелік қондырғыларда жүргізіледі — конструкцияның барлық белгіленген өнімділік талаптарына сәйкес келетінін тексереді. Lugao стандартты өнім желілері қолданыстағы IEC және GB стандарттарына сәйкес типтік сынақтан өткен. Танылған зертханалардың типті сынақ есептері (соның ішінде KEMA, TÜV Rheinland, SGS, CPRI және CEPRI) біліктілік алдындағы құжаттама пакетінің бөлігі ретінде қарау үшін қолжетімді.
MV тарату құрылғыларының типтік сынақтары (IEC 62271-200) мыналарды қамтиды:
| Кәдімгі сынақ | Стандарт/Қабылдау критерийлері |
| Қуат жиілігіне төтеп беру | 1 минут ішінде номиналды оқшаулау деңгейінде қолданылатын кернеу — жарқыл немесе үзіліссіз разряд жоқ |
| Оқшаулау кедергісі | 2,5 кВ немесе 5 кВ тұрақты токта Меггер сынағы; бастапқы және ең төменгі қабылдау шегімен салыстырғандағы нәтиже |
| Механикалық жұмыс сынағы | Ажыратқыш пен айырғыштың циклдік жұмыс механизмдері; жұмыс уақыты мен саяхат өлшенеді |
| Біріктірілген тексеру | Барлық қауіпсіздік блоктары (механикалық және электрлік) дұрыс емес ауысу ретін болдырмау үшін тексерілген |
| Қорғау релесінің функционалдық сынағы | Барлық конфигурацияланған қорғаныс функциялары реле параметрлеріне қарсы сыналған; спецификацияға сәйкес расталған сапар уақыты |
| Сымдарды және басқару тізбегін тексеру | Барлық бақылау және қайталама сымдардың үздіксіздігі, полярлығы және оқшаулауы бекітілген сызбаларға сәйкес тексерілді |
| Көрнекі және өлшемді тексеру | Барлық құрамдас бөліктер, таңбалау, шиналық белгілер және қосылымдар бекітілген өндірістік сызбаларға сәйкес тексерілген |
15-кесте — Коммутациялық құрылғыларға арналған Лугао қуатын тексеру бағдарламасы
САПА МІНДЕТТЕУ
Lugao Power тарату құрылғысының әрбір жөнелтілімі толық техникалық құжаттама пакетімен бірге жүреді: барлық өлшенген мәндері мен қабылдау критерийлері бар күнделікті сынақ есебі, типті сынау туралы сертификат анықтамалары, материал сертификаттары, сынақ жабдығына арналған калибрлеу жазбалары, өлшемді тексеру жазбалары және құрастырылған сызбалар. Үшінші тараптың тексеруі және куәландырылған FAT сұрауы бойынша ұйымдастырылуы мүмкін.
