Сақинаның негізгі блогы дегеніміз не және ол қазіргі заманғы электр қуатын таратуда қалай жұмыс істейді

A Негізгі сақина құрылғысы (RMU)қазіргі заманғы орта вольтты электр энергиясын тарату жүйелерінде, әсіресе қалалық желілерде, өнеркәсіптік нысандарда және жаңартылатын энергия инфрақұрылымында маңызды рөл атқарады. Бұл тереңдетілген нұсқаулық сақинаның негізгі бөлігінің не екенін, оның қалай жұмыс істейтінін, оның ішкі құрамдас бөліктерін, негізгі түрлерін, қолданбаларын, артықшылықтарын және жобаңызға дұрыс RMU қалай таңдау керектігін түсіндіреді.

Мазмұны

1. Сақинаның негізгі блоктарымен таныстыру
2. Сақинаның негізгі блогы қалай жұмыс істейді?
3. Сақинаның негізгі бөлігінің негізгі компоненттері
4. Сақинаның негізгі блоктарының түрлері
5. Сақинаның негізгі құрылғысының техникалық сипаттамалары
6. Сақинаның негізгі блоктарының қолданылуы
7. Сақинаның негізгі бөлігін пайдаланудың артықшылықтары
8. Оң сақинаның негізгі бөлігін қалай таңдауға болады
9. Сақиналық негізгі блокқа қарсы дәстүрлі тарату құрылғысы
10. Техникалық қызмет көрсету және қауіпсіздік ережелері
11. Жиі қойылатын сұрақтар

1. Сақинаның негізгі блоктарымен таныстыру

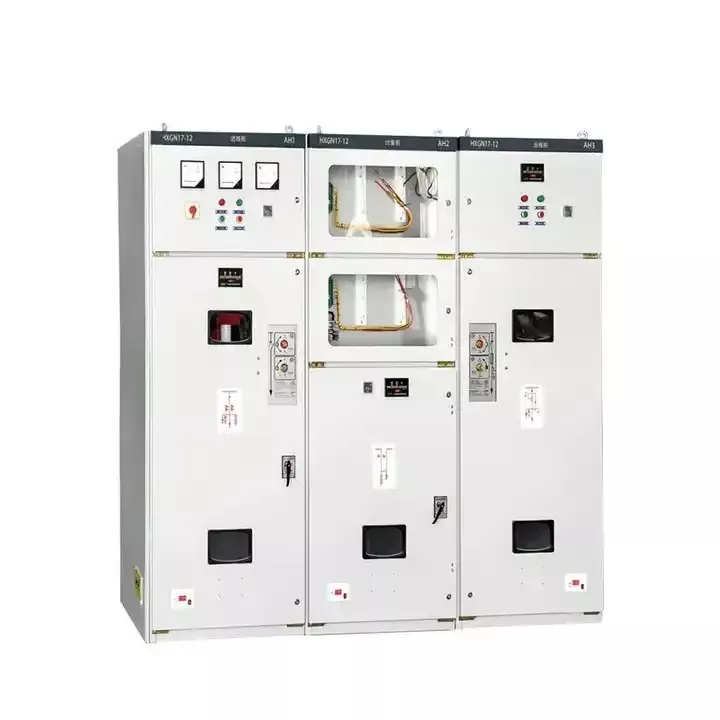

Сақиналық негізгі блок – әдетте 6 кВ-тан 40,5 кВ-қа дейінгі орташа кернеулі қуатты таратуға арналған ықшам, металл қоршалған тарату құрылғысы. Сақиналық негізгі блоктың негізгі функциясы жабық контурлы (сақина) тарату желісін құру арқылы сенімді және үздіксіз электрмен жабдықтауды қамтамасыз ету болып табылады.

Радиалды жүйелерден айырмашылығы, сақинаның негізгі блогы электр энергиясын екі бағыттан қамтамасыз етуге мүмкіндік береді. Бір бөлім сәтсіз болса, электр қуатының бағытын бірден өзгертуге болады, бұл ауруханалар, деректер орталықтары, коммерциялық кешендер және ақылды қалалар сияқты маңызды инфрақұрылымдар үшін RMU-ны таптырмас етеді.

2. Сақинаның негізгі блогы қалай жұмыс істейді?

Сақинаның негізгі бөлігі сақина топологиясында бірнеше тарату фидерлерін қосу арқылы жұмыс істейді. Әрбір RMU әдетте мыналардан тұрады:

• Екі кіріс фидер қосқышы
• Бір шығыс трансформаторды қорғау блогы

Қалыпты жұмыс кезінде электр тогы сақина арқылы үздіксіз өтеді. Бір фидерде ақаулық орын алса, баламалы жол арқылы қуат көзін сақтай отырып, ақаулы бөлікті оқшаулауға болады. Бұл өзін-өзі қалпына келтіру мүмкіндігі Ring Main Units заманауи торларда кеңінен қолданылуының басты себебі болып табылады.

3. Сақинаның негізгі бөлігінің негізгі компоненттері

Стандартты сақина негізгі құрылғысы бірнеше құрамдастарды бір жинақы корпусқа біріктіреді:

• Жүктемені ажырату қосқышы (LBS):Жүктеме жағдайында тізбектерді басқарады және оқшаулайды.
• Ажыратқыш:Қысқа тұйықталудан және шамадан тыс жүктемеден қорғауды қамтамасыз етеді.
• Шина жүйесі:Қуатты бөлімдер арасында іштей таратады.
• Қорғаныс релелері:Ақауларды анықтаңыз және оқшаулауды іске қосыңыз.
• Жерге қосқыш:Техникалық қызмет көрсету кезінде қауіпсіздікті қамтамасыз етеді.

Өндірушілер ұнайдыЛугаопайдалану сенімділігі мен қызмет ету мерзімін арттыру үшін озық оқшаулау және тығыздау технологияларын біріктіру.

4. Сақинаның негізгі блоктарының түрлері

Сақинаның негізгі блоктарын оқшаулау ортасы мен функционалдық конструкциясы бойынша жіктеуге болады:

4.1 Газ оқшауланған сақинаның негізгі блогы (GIS RMU)

Ықшам өлшемді, жоғары диэлектрлік беріктік пен қоршаған ортаны тамаша қорғауды ұсынатын, оқшаулау үшін SF6 газын пайдаланады.

4.2 Ауа оқшауланған сақинаның негізгі бөлігі (AIS RMU)

Оқшаулау ретінде ауаға сүйенеді, кеңістік азырақ жабық қондырғылар үшін қолайлы.

4.3 Қатты оқшауланған сақинаның негізгі бөлігі

SF6 газын кетіретін және экологиялық таза қуат жүйелерін қолдайтын эпоксидті шайырды немесе қатты диэлектрлік материалдарды пайдаланады.

5. Сақинаның негізгі құрылғысының техникалық сипаттамалары

6. Сақинаның негізгі блоктарының қолданылуы

Сақинаның негізгі блоктары әртүрлі секторларда орналастырылған:

• Қалалық және ауылдық электр тарату желілері
• Өнеркәсіптік зауыттар мен өндіріс орындары
• Коммерциялық ғимараттар мен тұрғын үй кешендері
• Жаңартылатын энергия қосалқы станциялары
• Теміржол және метро жүйелері

Модульдік дизайнының арқасында RMU масштабталатын және болашаққа дайын қуат жүйелері үшін өте қолайлы.

7. Сақинаның негізгі бөлігін пайдаланудың артықшылықтары

• Қос беріліс дизайны арқылы қамтамасыз етудің жоғары сенімділігі
• Ықшам із және кеңістікті үнемдейтін орнату
• Жақсартылған операциялық қауіпсіздік
• Төмен техникалық қызмет көрсету талаптары
• Смарт торды автоматтандырумен үйлесімділік

Бұл артықшылықтар сақиналық негізгі блоктарды қазіргі заманғы орташа кернеуді тарату үшін таңдаулы шешімге айналдырады.

8. Оң сақинаның негізгі бөлігін қалай таңдауға болады

Сақинаның негізгі бөлігін таңдаған кезде келесі факторларды ескеріңіз:

1. Номиналды кернеу мен токқа қойылатын талаптар
2. Орнату ортасы (ішкі/сыртқы)
3. Оқшаулау технологиясының артықшылығы
4. Қорғау және автоматтандыру мүмкіндіктері
5. IEC стандарттарына сәйкестік

Лугао сияқты тәжірибелі өндірушілердің егжей-тегжейлі өнім құжаттамасын қарап шығу шешім қабылдау процесін айтарлықтай жеңілдетеді.

9. Сақиналық негізгі блок және дәстүрлі таратушы құрылғы

10. Техникалық қызмет көрсету және қауіпсіздік ережелері

Сақинаның негізгі бөліктері ең аз техникалық қызмет көрсетуге арналған болса да, мерзімді тексерулер өте маңызды. Негізгі техникалық қызмет көрсету әдістеріне мыналар жатады:

• Қоршаулар мен пломбаларды визуалды тексеру
• Коммутация механизмдерін функционалды сынау
• Оқшаулау өнімділігін бақылау

Лугаодан шыққан заманауи RMU құрылғылары жұмыс орнында техникалық қызмет көрсетуді азайтып, қауіпсіздікті жақсартатын жабық конструкцияларды біріктіреді.

Жиі қойылатын сұрақтар (ЖҚС)

1-сұрақ: Сақинаның негізгі бөлігі қандай кернеу деңгейі үшін пайдаланылады?

Сақиналық негізгі блок әдетте 6кВ-тан 40,5кВ-қа дейінгі орташа вольтты желілерде қолданылады.

2-сұрақ: Сақинаның негізгі бөлігі сыртқы орнатуға жарамды ма?

Иә, көптеген негізгі сақина құрылғылары сыртқы және қатал орталар үшін жоғары IP рейтингтерімен жасалған.

3-сұрақ: Сақинаның негізгі бөлігі қанша уақытқа жетеді?

Тиісті дизайн және минималды техникалық қызмет көрсету арқылы сақина негізгі бөлігі 25-30 жыл бойы сенімді жұмыс істей алады.

4-сұрақ: Сақинаның негізгі блоктары экологиялық таза ма?

Қатты оқшауланған және SF6 жоқ сақиналы негізгі блоктар қоршаған ортаны қорғау ережелеріне сай болу үшін жиірек қабылдануда.

Қорытындылай келе, сақинаның негізгі блогы сенімділікті, қауіпсіздікті және ауқымдылықты ұсынатын заманауи қуатты таратудың ірге тасы болып табылады. Қолданыстағы желіні жаңартып жатырсыз ба немесе жаңа орта вольтты жүйені жобалайсыз ба, дұрыс RMU таңдау өте маңызды. Егер сіз инженерлік тәжірибе негізінде дәлелденген Ring Main Unit шешімдерін іздесеңіз, Lugao әлемдік стандарттарға бейімделген жан-жақты портфолио ұсынады. Техникалық кеңес алу, теңшелген шешімдер немесе баға туралы мәліметтер алу үшін еркін болыңызбізбен хабарласыңыбүгін және неғұрлым ақылды және сенімді электр желісіне қарай келесі қадамды жасаңыз.
