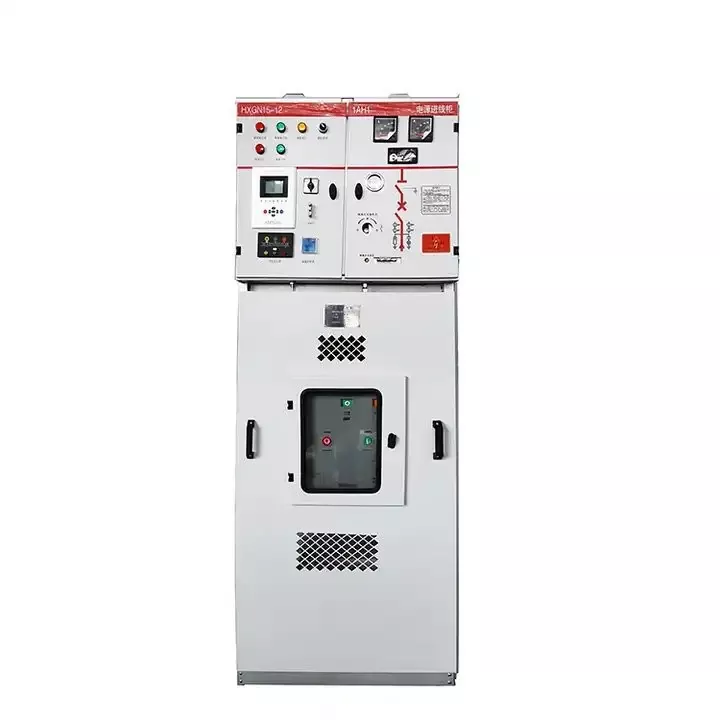

Дұрыс таңдауНегізгі құрылғы сақинасыкернеу көрсеткіштерін немесе шкаф өлшемін салыстыру ғана емес. Коммуналдық қызметтер, өнеркәсіптік зауыттар, коммерциялық ғимараттар, жаңартылатын энергия станциялары және инфрақұрылымдық мердігерлер үшін нақты алаңдаушылық - бұл жабдық тоқтау қаупін азайта ала ма, орнатуды жеңілдетеді, операторларды қорғай алады және болашақта кеңейтуді басқара алады. Бұл мақалада сатып алушылар жиі қателесетін негізгі сақина блогы қалай жұмыс істейді, қандай техникалық тармақтарға назар аудару керек және практикалық таңдау процесі жоба топтарына қымбат тұратын сәйкессіздіктерді болдырмауға қалай көмектесетінін түсіндіреді. Ол сондай-ақ қалай талқыланадыLugao Power Co., Ltdәртүрлі сайт жағдайлары үшін ықшам, конфигурацияланатын Ring Main Unit шешімдерімен орташа кернеуді тарату жобаларын қолдайды.
- Мақаланың мазмұны
- Неліктен оң жақ сақинаның негізгі бөлігі сатып алушылар күткеннен де маңызды?
- Сақинаның негізгі блогы алдымен қандай мәселелерді шешуі керек?
- Сатып алу алдында қандай техникалық факторларды тексеру керек?
- Қандай сақина негізгі блок түрі жобаның әртүрлі шарттарына сәйкес келеді?
- Сатып алушылар практикалық таңдауды бақылау тізімін қалай құра алады?
- Неліктен жобалық топтар Lugao Power Co.,Ltd деп санайды?
- Сақинаның негізгі бөлігін таңдау туралы жиі қойылатын сұрақтар
- Қорытынды
Мақаланың мазмұны
Бұл мақала орташа кернеудегі электр қуатын тарату жобалары кезінде пайда болатын нақты сұрақтардың айналасында ұйымдастырылған. Біріншіден, ол сақинаның негізгі бөлігін таңдаудың қауіпсіздікке, үздіксіздікке және техникалық қызмет көрсетуді жоспарлауға неге әсер ететінін түсіндіреді. Содан кейін ол RMU шешуі керек негізгі мәселелерді, соның ішінде ақауларды оқшаулауды, ықшам орнатуды, операторды қорғауды және икемді желі жұмысын бөледі. Осыдан кейін ол кернеу деңгейі, ток рейтингі, оқшаулау түрі, фидер конфигурациясы, қоршаған орта жағдайлары, қорғау функциялары және болашақта кеңейту мүмкіндігі сияқты негізгі сатып алу факторларын енгізеді.
Мақалада сонымен қатар жобаның жалпы жағдайлары үшін салыстыру кестесі, практикалық сатып алушыларды тексеру тізімі және инженерлерге, EPC мердігерлеріне, сатып алу топтарына және сұрау жібермес бұрын нақтырақ шешім жолын қажет ететін нысан иелеріне арналған жиі қойылатын сұрақтарға жауаптар бар.
Неліктен оң жақ сақинаның негізгі бөлігі сатып алушылар күткеннен де маңызды?
Сақинаның негізгі блогы жиі тарату құрылғысының стандартты бөлігі ретінде қарастырылады, бірақ нақты жобаларда оның ықшам көрінісінен гөрі әлдеқайда көп жауапкершілік жүктеледі. Ол орташа кернеуді тарату желісінің маңызды нүктесінде отырады, кіріс және шығыс фидерлерді басқарады, ақаулы бөліктерді оқшаулауға көмектеседі және желінің бір бөлігіне техникалық қызмет көрсету немесе жөндеу қажет болғанда үздіксіз қуат көзін қолдайды.
Сауда орталығы үшін үзіліс бизнесті тоқтатуы мүмкін. Зауыт үшін ол өндірістік желілерді тоқтатып, жеткізу кестесін бұзуы мүмкін. Аурухана, теміржол вокзалы, деректер орталығы немесе су тазарту қондырғысы үшін электр қуатының үзілуі күрделі операциялық қауіпке айналуы мүмкін. Сондықтан негізгі сақина құрылғысын шкафты қарапайым сатып алу ретінде емес, бүкіл тарату стратегиясының бөлігі ретінде таңдау керек.
Дұрыс RMU жоба командасына бірден бірнеше практикалық ауырсынуды шешуге көмектеседі. Ол толып жатқан электр бөлмелеріндегі кеңістік талаптарын азайтады, кабельді қосу жұмысын жеңілдетеді, сенімді коммутация мен оқшаулауды қамтамасыз етеді және фидердің болашақ кеңеюін жеңілдетеді. Нашар сәйкестендірілген құрылғы жасырын проблемаларды тудыруы мүмкін: жеткіліксіз сыну мүмкіндігі, техникалық қызмет көрсетуге қол жеткізудің қиындығы, қорғанысты үйлестірудің анық еместігі, ылғалды орталар үшін жарамсыз оқшаулау немесе желіні болашақта өзгерту үшін шектеулі бөлме.
Сақинаның негізгі блогы алдымен қандай мәселелерді шешуі керек?
Модельдерді салыстырмас бұрын, сатып алушылар артқа шегініп, сақинаның негізгі бөлігі қандай мәселені шешеді деп сұрауы керек. Әртүрлі жобалар ұқсас кернеу деңгейлерін қолдануы мүмкін, бірақ олардың жұмыс тәуекелдері мүлдем басқаша болуы мүмкін. Тұрғын аудандағы шағын қосалқы станция, жағалаудағы өнеркәсіптік зауыт және күн электр станциясы барлығына RMU жабдығы қажет болуы мүмкін, бірақ әрбір жобаның өз басымдығы бар.
Орташа кернеуді тарату жобаларының көпшілігінде бірінші мәселе электр қуатының үздіксіздігі болып табылады. Сақина желісі қуатты бірнеше бағыттан беруге мүмкіндік береді. Бір фидер ақаулы болса немесе техникалық қызмет көрсетуді қажет етсе, желінің қалған бөлігі жұмысын жалғастырған кезде ақаулы бөлікті оқшаулауға болады. Бұл RMU-ның қалалық желілерде, индустриялық парктерде және коммерциялық инфрақұрылымда кеңінен қолданылуының бір себебі.
Екінші мәселе - қауіпсіз жұмыс. Орташа кернеулі жабдық операторларды кездейсоқ жанасудан, дұрыс емес ауысу ретінен және ақаулық энергиядан қорғауы керек. Жақсы жобаланған сақина негізгі құрылғысы әдетте механикалық блоктауды, позицияны анық көрсетуді, жерге қосу қосқышының опцияларын, жабық ток өткізетін бөліктерді және сәйкес қорғаныс құрылғыларын қамтиды. Бұл бөлшектер декоративті емес. Олар күнделікті жұмыс кезінде адам қателігінің ықтималдығын азайтады.
Үшінші мәселе - орнату қысымы. Көптеген заманауи жобаларда шексіз кеңістік жоқ. Электр бөлмелері тар болуы мүмкін, жерасты қосалқы станцияларында қатаң шектеулер болуы мүмкін және жаңартылатын энергия жобалары жылдам орналастыруды қажет етуі мүмкін. Ықшам RMU орналасуды жоспарлауды жеңілдетеді, себебі ол коммутация, оқшаулау, қорғау және кабельді қосу функцияларын кішірек құрылымда біріктіреді.
Төртінші мәселе – техникалық қызмет көрсету құны. Қатты ортада шаң, ылғал, тұзды тұман және температураның өзгеруі қарапайым жабдықтың қызмет ету мерзімін қысқартуы мүмкін. Таңдалған оқшаулау құрылымына және тығыздағыш конструкциясына байланысты RMU ток өткізетін бөліктердің әсерін азайтып, күнделікті техникалық қызмет көрсету қысымын төмендетеді.
- Коммуналдық қызметтер үшін:ақауларды жылдам оқшаулау және фидерді икемді басқару жиі басты мәселелер болып табылады.
- Зауыттар үшін:тұрақты жұмыс, қысқа үзіліс және күшті қорғаныс үйлестіру маңызды.
- Коммерциялық ғимараттар үшін:ықшам өлшем, қауіпсіз жұмыс және тыныш, сенімді тарату маңызды.
- Жаңартылатын энергия жобалары үшін:қоршаған ортаға бейімделу және желіге қосылу сенімділігі әдетте бірінші орында.
- EPC мердігерлері үшін:анық техникалық құжаттама, теңшеуді қолдау және жеткізуді үйлестіру маңызды.
Сатып алу алдында қандай техникалық факторларды тексеру керек?
Сақинаның негізгі бөлігін сатып алу электрлік параметрлерден басталуы керек, бірақ мұнымен аяқталмауы керек. Сатып алу топтары кейде тек номиналды кернеу мен бағаға ғана назар аударады, ал инженерлер қорғаныс, кабельдің кіруі, қысқа тұйықталуға төтеп беру және учаске жағдайлары туралы алаңдайды. Ең жақсы шешім екі көзқарасты біріктіру арқылы келеді.
| Таңдау факторы | Неліктен маңызды | Сатып алушының сұрағы |
|---|---|---|
| Номиналды кернеу | RMU жүйе кернеуіне сәйкес болуы керек, мысалы, 11кВ, 12кВ, 24кВ, 33кВ немесе 36кВ тарату желілері. | Таңдалған модель нақты желі кернеуіне және жергілікті қабылдау талаптарына сәйкес келе ме? |
| Номиналды ток | Ағымдағы қуат қалыпты жұмыс пен ұзақ мерзімді қыздыру өнімділігіне әсер етеді. | Ағымдағы рейтинг ағымдағы жүктеме және жоспарланған кеңейту үшін жеткілікті ме? |
| Қысқа тұйықталуға төзімділік | RMU қорғаныс құрылғылары жұмыс істегенше ақаулық жағдайында қауіпсіз болуы керек. | Сайттың ақаулық деңгейі нақты есептелді ме? |
| Оқшаулау түрі | Газ оқшауланған, ауадан оқшауланған және вакууммен байланысты конструкциялар әртүрлі орталар мен бюджеттерге сәйкес келеді. | Жоба ылғалды, шаңды, жағалауда немесе кеңістік шектеулі аумақта орналасқан ба? |
| Фидер конфигурациясы | Кіріс, шығыс, трансформаторды қорғау, есепке алу және шинаның орналасуы желі диаграммасына сәйкес келуі керек. | Шкафтың орналасуы бір сызықты диаграммаға сәйкес келе ме? |
| Қорғау әдісі | Сақтандырғышты қорғау, вакуумдық ажыратқышты қорғау, реле және бақылау опциялары сенімділікке әсер етеді. | Қандай жүктер ақаулықтан қорғауды және бақылауды қажет етеді? |
| Орнату ортасы | Ішкі, сыртқы, жер асты, биіктік және коррозиялық жағдайлар әртүрлі дизайнды қажет етеді. | Сайт жағдайы өндірушімен бөлісілді ме? |
| Кеңейту қажеттіліктері | Кейбір желілерге болашақ фидер қосымшалары немесе модульдік кеңейтім қажет. | Жүйеге келесі бірнеше жылда көбірек фидер қажет пе? |
Ең жиі кездесетін қателік - сақинаның негізгі бөлігін бекітілген каталог өнімі ретінде қарастыру. Шындығында, жобаның жарамдылығы көбінесе қарапайым дәйексөзде көрінбейтін бөлшектерге байланысты. Кабель бағыты, панель ені, реле брендінің таңдауы, жергілікті стандарт талаптары, байланыс интерфейсі, қоршауды қорғау деңгейі және трансформатордың сыйымдылығы ұсынылған конфигурацияны өзгерте алады.
Қандай сақина негізгі блок түрі жобаның әртүрлі шарттарына сәйкес келеді?
Әрбір жобаға сәйкес келетін жалғыз RMU түрі жоқ. Жақсы таңдау бос орынның көлеміне, қоршаған ортаның қаталдығына, операторларға қаншалықты жиі қол жеткізуді қажет ететініне және жүктеменің қаншалықты маңызды екеніне байланысты. Төмендегі кесте жалпы жоба шарттары үшін практикалық салыстыруды береді.
| Жобаның шарты | Ұсынылатын бағыт | Негізгі артықшылығы | Маңызды ескерту |
|---|---|---|---|
| Кеңістігі шектеулі қалалық қосалқы станциялар | Шағын газды оқшауланған сақиналы негізгі блок | Шағын ізі және жабық құрылым | Шкафтың өлшемдерін және кабельдің иілу кеңістігін ертерек растаңыз. |
| Ауыр жүктемелері бар өнеркәсіптік зауыттар | Күшті қорғаныс конфигурациясы бар RMU | Ақауларды жақсырақ басқару және жұмыс сенімділігі | Қысқа тұйықталу деңгейін және реле координациясын мұқият тексеріңіз. |
| Коммерциялық ғимараттар мен қоғамдық нысандар | Қауіпсіз, ықшам, техникалық қызмет көрсету аз қажет RMU | Қарапайым жұмыс және төмендетілген техникалық қызмет көрсету қысымы | Оператордың қауіпсіздігі мен қол жеткізу схемасына назар аударыңыз. |
| Күн электр станциялары мен жел энергетикасы жобалары | Сенімді коммутациямен қоршаған ортаға бейімделген RMU | Тұрақты желі қосылымы және икемді фидерді басқару | Сыртқы қорғанысты, температура диапазонын және коррозияға төзімділігін тексеру керек. |
| Жағалау немесе ылғалды жерлер | Тығыздалған немесе газ оқшауланған құрылым | Ылғалға және коррозияға жақсы төзімділік | Конденсацияға қарсы шараларды және қоршау материалын растаңыз. |
| Болашақ кеңеюді күтетін жобалар | Кеңейтілетін модульдік RMU | Фидер қосу және желіні реттеу оңайырақ | Орналасу орнын резервтеңіз және кеңейту әдісін алдын ала растаңыз. |
Сатып алушылар трансформаторды қорғау мен фидерді ауыстыру арасындағы айырмашылыққа да назар аударуы керек. Трансформатордың қоректендіргіші трансформатордың сыйымдылығына және жоба талаптарына байланысты сақтандырғыш біріктіру қондырғыларын немесе автоматты ажыратқышты қорғауды қажет етуі мүмкін. Шығыс сақина фидерлері коммутацияға, оқшаулауға және жерге қосуға көбірек көңіл бөлуі мүмкін. Өлшеу панельдері, кернеу трансформаторлары, ток трансформаторлары және автоматтандыру интерфейстері жобаны бақылау немесе коммуналдық қызметтерді мақұлдау қажет болғанда да қажет болуы мүмкін.
Сатып алушылар практикалық таңдауды бақылау тізімін қалай құра алады?
Нақты бақылау тізімі қайталанатын техникалық байланысты болдырмайды және баға белгілеу қателерін азайтады. Бағаны сұрамас бұрын, сатып алушылар сақинаның негізгі құрылғысының конфигурациясына тікелей әсер ететін ақпаратты дайындауы керек. Бұл екі тараптың уақытын үнемдейді және өндірушіге дәлірек ұсыныс беруге көмектеседі.
- Номиналды кернеуді растаңыз:Жоба 11кВ, 12кВ, 24кВ, 33кВ, 36кВ немесе басқа орташа кернеу деңгейін қажет ететінін анықтаңыз.
- Бір жолды диаграмманы бөлісіңіз:Фидердің орналасуы RMU конфигурациясы үшін ең маңызды құжаттардың бірі болып табылады.
- Кіріс және шығыс фидерлерді анықтаңыз:Қанша кабельдік фидерлердің, трансформаторлардың фидерлерінің, мөлшерлегіштердің және автобус бөлімдерінің қажет екенін нақтылаңыз.
- Жүктеме түрін тексеріңіз:Өнеркәсіптік қозғалтқыштар, трансформаторлар, жаңартылатын энергия көздері және ғимаратты тарату жүктемелері әртүрлі қорғаныс таңдауларын қажет етуі мүмкін.
- Қысқа тұйықталу деңгейін есептеңіз:RMU желінің ақаулық ағымдағы жағдайларына сәйкес болуы керек.
- Орнату орнын сипаттаңыз:Ішкі, сыртқы, жер асты, жағалау, шаңды, ылғалды, жоғары температура немесе биік таулы орталар анық көрсетілуі керек.
- Кабельдің кіру бағытын растаңыз:Кабель өлшемі, кабель саны және төменгі немесе бүйірлік кіру талаптары шкафтың дизайнына әсер етеді.
- Қорғау және бақылау қажеттіліктерін шешу:Реле моделі, қашықтан басқару пульті, байланыс протоколы және бақылау опциялары ертерек анықталуы керек.
- Жергілікті стандарттарды тексеріңіз:Утилитаны қабылдау талаптары дизайнға, сынаққа, таңбалауға және құжаттамаға әсер етуі мүмкін.
- Болашақта кеңейту жоспары:Қосымша бергіштер қажет болса, кеңейтуге орын қалдыратын конфигурацияны таңдаңыз.
Неліктен жобалық топтар Lugao Power Co.,Ltd деп санайды?
Lugao Power Co., Ltd ықшам дизайн, қауіпсіз пайдалану және икемді конфигурация маңызды болып табылатын орташа кернеулі электр қуатын тарату жобалары үшін Ring Main Unit шешімдерін ұсынады. Тек стандартты шкафты сатудың орнына компания RMU құрылымын жобалық кернеумен, фидердің орналасуымен, қорғаныс қажеттіліктерімен және орнату ортасымен сәйкестендіруде сатып алушыларға қолдау көрсетеді.
Халықаралық жобалар үшін байланыс сапасы жабдық сапасы сияқты маңызды болуы мүмкін. EPC мердігерлері мен дистрибьюторлары тапсырысты аяқтамас бұрын жиі сызбаларды, техникалық растауды, параметрлерді тексеруді және конфигурация ұсыныстарын қажет етеді. Өндіруші жобаның бір сызықты диаграммасын түсініп, практикалық инженерлік ұсыныстармен жауап бере алатын болса, сатып алушы өндіріс басталғанға дейін белгісіздікті азайта алады.
Lugao Power Co., Ltd индустриалды парктер, коммерциялық ғимараттар, қалалық тарату желілері, шағын қосалқы станциялар, инфрақұрылым жобалары және жаңартылатын энергия станциялары сияқты қолданбаларға арналған Ring Main Unit опцияларын ұсынады. Қолжетімді конфигурацияларға жоба талаптарына байланысты газ оқшауланған конструкциялар, вакуумдық коммутация опциялары, трансформаторды қорғау қондырғылары, фидер қондырғылары, өлшеуіш қондырғылар және реттелетін шкафтар кіруі мүмкін.
Сенімді жеткізуші сатып алушыларға үлгі нөмірін жібермей, практикалық сұрақтарға жауап беруге көмектесуі керек. Шкаф электрлік бөлмеге сай бола ала ма? Конфигурация қорғаныс жоспарына сәйкес келе ме? Оқшаулау құрылымы қоршаған ортаға жарамды ма? Жобаны бекіту үшін сызбалар мен техникалық құжаттар жеткілікті анық па? Бұл негізгі сақина құрылғысын сатып алудың соңғы құнын қалыптастыратын сұрақтар.
- Орташа кернеуді тарату жобасының конфигурациясын қолдау
- Кеңістігі шектеулі қондырғыларға арналған ықшам сақина негізгі құрылғы опциялары
- Әртүрлі бір сызықты диаграммалар үшін икемді фидер қондырғылары
- Кернеу, ток, қорғаныс және шкафтың орналасуына арналған техникалық байланыс
- Коммуналдық қызметтерге, зауыттарға, коммерциялық ғимараттарға және инфрақұрылымдық жобаларға арналған шешімдер
Сақинаның негізгі бөлігін таңдау туралы жиі қойылатын сұрақтар
Сақиналық негізгі блок орта кернеуді тарату желілерінде қуат тізбектерін ауыстыру, қорғау және оқшаулау үшін қолданылады. Ол кіріс және шығыс фидерлерді басқаруға көмектеседі, сақиналы желі жұмысын қолдайды және ақаулы бөлімдерді қауіпсізірек оқшаулауға мүмкіндік береді.
Жоқ. Бұл атау сақиналы тарату жүйелерінен шыққанымен, RMU-ларды радиалды тарату қондырғыларында, шағын қосалқы станцияларда, трансформаторларды қорғау жүйелерінде және өнеркәсіптік фидерлерді басқару қолданбаларында пайдалануға болады.
Бұл жобаға байланысты. Газдан оқшауланған RMU әдетте ықшам және ылғалды, шаңды немесе кеңістік шектеулі орталар үшін қолайлы. Ауа оқшауланған конструкциялар көбірек орын және арнайы техникалық қызмет көрсету артықшылықтары бар жобалар үшін қолайлы болуы мүмкін. Соңғы таңдауда торап жағдайлары, бюджет, техникалық стандарттар және техникалық қызмет көрсету күтулері ескерілуі керек.
Иә. Конфигурацияны жиі кернеу деңгейіне, фидер санына, қорғау әдісіне, өлшеу қажеттіліктеріне, кабель кірісіне, шкафтың орналасуына және байланыс талаптарына сәйкес реттеуге болады. Сатып алушылар бір сызықты диаграмманы және дәл теңшеу үшін техникалық талаптарды қамтамасыз етуі керек.
Сіз номиналды кернеуді, номиналды токты, жүйе жиілігін, қысқа тұйықталу деңгейін, фидердің орналасуын, бір сызықты диаграмманы, орнату ортасын, кабель сипаттамаларын, қорғаныс талаптарын және кез келген жергілікті стандартты немесе қызметтік бағдарламаны мақұлдау талаптарын қамтамасыз етуіңіз керек.
Тарату желілері жоба жұмыс істей бастағаннан кейін жиі өзгереді. Жаңа жүктемелер, қосымша трансформаторлар, жаңартылатын энергия қосылымдары немесе нысанды кеңейту көбірек фидерлерді қажет етуі мүмкін. Кеңейтуді ерте жоспарлау болашақта өзгерту құнын және тоқтау уақытын азайтады.
Қорытынды
Жоба үшін ең жақсы сақина негізгі құрылғысы әрқашан ең арзан модель немесе ең күрделі конфигурация бола бермейді. Бұл желі құрылымына сәйкес келетін, операторларды қорғайтын, қуатты сенімді бөлуді қолдайтын, орнату ортасына сәйкес келетін және болашақ өзгерістер үшін жеткілікті икемділік қалдыратын құрылғы. Сатып алушылар үшін таңдау процесі жобаның нақты шарттарынан басталуы керек: кернеу, ток, ақаулық деңгейі, фидердің орналасуы, қорғаныс қажеттіліктері, кабельдің орналасуы және сайт ортасы.
Жақсы таңдалған RMU орташа кернеуді таратуды қауіпсіз, ықшам және басқаруды жеңілдете алады. Нашар таңдалған мақұлдау кешігуіне, орнату ақауларына, техникалық қызмет көрсету қиындықтарына және қажетсіз жұмыс қаупіне әкелуі мүмкін. Сондықтан тапсырыс берілгенге дейін инженерлік байланыс маңызды.
Lugao Power Co., Ltd компаниясымен кернеу деңгейін, бір сызықты диаграмманы, фидер талаптарын және сайт жағдайын бөлісіңіз. Біздің команда сізге конфигурацияны қарап шығуға, қолайлы сақиналық негізгі блок опцияларын талқылауға және орташа кернеуді тарату жобаңызға практикалық шешім дайындауға көмектеседі. Техникалық қолдау, баға ұсыныстары туралы мәліметтер немесе жоба бойынша ынтымақтастық туралы сұраймызбізбен хабарласыңыбүгін.
