Қуат тарату желілері күрделене түскен сайын, коммуналдық қызметтер мен өнеркәсіптік нысандар ерекше сенімділікті, қауіпсіздікті, жинақылықты және техникалық қызмет көрсетусіз жұмысты қамтамасыз ететін жабдықты қажет етеді. TheОрташа вольтты SF6 толық оқшауланған герметикалық электр сақинасы Негізгі блоктың ықшам тарату құрылғысыжоғары оқшаулау өнімділігі, қоршаған ортаны қорғау, пайдалану қауіпсіздігі және ұзақ қызмет ету мерзімі арқасында қазіргі заманғы орта вольтты тарату жүйелері үшін жетекші шешім ретінде пайда болды.
Лугао күшіозық қамтамасыз етедіОрташа вольтты SF6 толық оқшауланған герметикалық электр сақинасы Негізгі блоктың ықшам тарату құрылғысықалалық қосалқы станцияларға, өнеркәсіптік зауыттарға, жаңартылатын энергия жобаларына, коммерциялық кешендер мен инженерлік желілерге арналған шешімдер. Бұл ықшам тарату құрылғыларының жүйелері орнату кеңістігін және техникалық қызмет көрсету шығындарын азайта отырып, қуат сенімділігін арттыруға көмектеседі.
Бұл мақалада біз SF6 оқшауланған сақиналы негізгі блоктардың қалай жұмыс істейтінін, олардың артықшылықтарын, техникалық ерекшеліктерін, қолданбаларын, таңдау критерийлерін және неге олар заманауи электр инфрақұрылымының маңызды құрамдас бөлігі болғанын қарастырамыз.

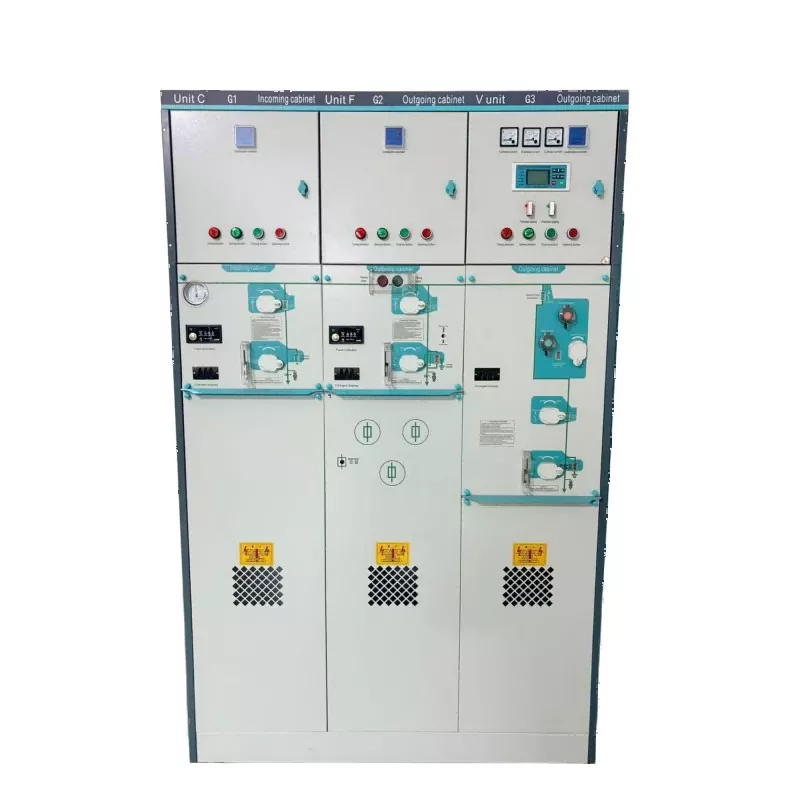

Орташа кернеулі SF6 Толығымен оқшауланған герметикалық электр сақинасы негізгі блоктың ықшам тарату құрылғысы – бұл электр тарату желілеріндегі электр тізбектерін қауіпсіз басқаруға, қорғауға және оқшаулауға арналған зауытта құрастырылған орта вольтты тарату құрылғысы.
Жүйе оқшаулағыш орта және доғаны сөндіретін орта ретінде күкірт гексафториді (SF6) газын пайдаланады. Барлық ток өткізетін компоненттер ішкі жабдықты ылғалдан, шаңнан, ластанудан, тұз спрейінен және қоршаған ортаны басқа ластаушы заттардан қорғайтын, тығыздалған тот баспайтын болаттан жасалған резервуардың ішінде қоршалған.
Ring Main Units (RMUs) келесі жерлерде кеңінен қолданылады:
Орташа вольтты SF6 толық оқшауланған герметикалық электр сақинасы Негізгі блоктың ықшам тарату құрылғысыжүйелер орнату іздерін айтарлықтай азайта отырып, қуатты жоғары сенімді бөлуді қамтамасыз етеді.
SF6 оқшауланған RMU жұмыс принципі ақауларды оқшаулауды және тізбекті қорғауды қамтамасыз ете отырып, үздіксіз қуатты таратуды қолдауға айналады.
Қалыпты жұмыс жағдайында электр тогы сақина конфигурациясында орналасқан өзара байланысты фидерлер арқылы өтеді. Егер бір секцияда ақаулық орын алса, тарату құрылғысы зақымданбаған бөліктерге қуат беруді сақтай отырып, ақаулы сегментті жылдам оқшаулай алады.
Жабық SF6 газ камерасы екі маңызды функцияны орындайды:
Бұл дизайн операциялық сенімділікті және персонал қауіпсіздігін айтарлықтай арттырады.
Заманауи толық оқшауланған RMU әдетте бірнеше біріктірілген компоненттерден тұрады:
| Құрамдас | Функция |
|---|---|
| Жүктемені үзу қосқышы | Жүктеме жағдайында коммутация операцияларын орындайды |
| Ажыратқыш | Ақаулық үзіліс пен қорғанысты қамтамасыз етеді |
| SF6 газ цистернасы | Оқшаулауды және доғаны сөндіруді қамтамасыз етеді |
| Шина жүйесі | Бөлімдер арасында қуатты тасымалдайды |
| Кабельдік бөлімдер | Кіріс және шығыс фидерлерді қосыңыз |
| Қорғаныс релелері | Қалыпты емес жұмыс жағдайларын анықтаңыз |
| Жерге қосқыш | Қауіпсіз техникалық қызмет көрсету операцияларын қамтамасыз етеді |
| Басқару блогы | Жергілікті және қашықтағы жұмысты қосады |
Бұл компоненттер бірге ықшам, бірақ жоғары тиімді орта кернеуді тарату шешімін жасайды.
Жабық дизайн қоршаған ортаның ластануының маңызды электрлік компоненттерге әсер етуіне жол бермейді. Нәтижесінде жабдықтың өнімділігі қатал жұмыс жағдайында да тұрақты болып қалады.
Дәстүрлі коммутациялық жүйелермен салыстырғанда, SF6 RMU орнату орнын айтарлықтай аз талап етеді, бұл оларды халық тығыз орналасқан қалалық аудандар үшін өте қолайлы етеді.
Толығымен жабық ток өткізгіш бөліктер кездейсоқ жанасу қаупін болдырмайды және оператордың қауіпсіздігін жақсартады.
Барлық негізгі құрамдас бөліктер газдан оқшауланған қоршау ішінде тығыздалғандықтан, техникалық қызмет көрсету аралықтары айтарлықтай қысқарады.
SF6 газы электрлік өнімділікті жоғалтпай ықшам жабдықты жобалауға мүмкіндік беретін тамаша оқшаулау қасиеттеріне ие.
Сапалы RMU дұрыс жағдайларда 30 жылдан астам сенімді жұмыс істей алады.
Жабық резервуардың дизайны жабдықты төмендегілерден тиімді қорғайды:
Техникалық сипаттамалар жоба талаптарына байланысты әр түрлі болғанымен, келесі кесте заманауи SF6 сақинасының негізгі құрылғыларында кездесетін жалпы параметрлерді көрсетеді.
| Параметр | Типтік мән |
|---|---|
| Номиналды кернеу | 12кВ / 24кВ / 36кВ |
| Номиналды жиілік | 50Гц / 60Гц |
| Номиналды ток | 630A - 1250A |
| Қысқа тұйықталу тогы | 20кА - 31,5кА |
| Оқшаулау ортасы | SF6 газы |
| Қорғаныс деңгейі | IP67 немесе одан жоғары |
| Механикалық өмір | 5 000 - 10 000 операция |
| Жұмыс температурасы | -40°C және +55°C |
Орташа кернеулі SF6 толық оқшауланған герметикалық электр сақинасының әмбебаптығы оны көптеген салаларға жарамды етеді.
Қалалық коммуналдық қызметтер жерді пайдалануды барынша азайта отырып, желі сенімділігін арттыру үшін RMU-ға сүйенеді.
Өндіріс кәсіпорындары өндіріс үзілістерін болдырмау үшін тұрақты қуатты бөлуді қажет етеді.
Күн электр станциялары мен жел электр станциялары генерациялау активтерін орташа вольтты желілерге қосу үшін RMU пайдаланады.
Сауда орталықтары, кеңсе мұнаралары және аралас мақсаттағы құрылыстар ықшам тарату құрылғыларын орнатудың пайдасын көреді.
Темір жолдар, әуежайлар, порттар және метро жүйелері өте сенімді орта вольтты қуатты таратуды қажет етеді.
Миссия үшін маңызды нысандар үздіксіз қуат жеткізуге байланысты, бұл RMU-ны тамаша таңдау жасайды.
| Ерекшелік | SF6 RMU | Ауа оқшауланған тарату құрылғысы |
|---|---|---|
| Орнату кеңістігі | Өте ықшам | Үлкен із |
| Қоршаған ортаға қарсылық | Өте жақсы | Орташа |
| Техникалық қызмет көрсету жиілігі | Төмен | Жоғарырақ |
| Операциялық қауіпсіздік | Жоғары | Орташа |
| Сенімділік | Өте жақсы | Жақсы |
| Өмір сүру ұзақтығы | 30+ жыл | 20-25 жас |
| Қатты орталарға жарамдылық | Керемет | Шектеулі |
Сенімділік, қауіпсіздік және кеңістікті оңтайландыру басымдық болып табылатын жобалар үшін SF6 оқшауланған RMU жиі ұзақ мерзімді жоғары мән береді.
Тарату құрылғыларының дұрыс конфигурациясын таңдау бірнеше маңызды факторларды бағалауды талап етеді.
Тарату желісінің жұмыс кернеуіне сәйкес келетін жүйені таңдаңыз.
RMU ағымдағы сұранысты да, болашақ жүктеменің өсуін де көтере алатынына көз жеткізіңіз.
Қысқа тұйықталу көрсеткіштерінің жергілікті коммуналдық қызмет талаптарына сәйкес келетінін тексеріңіз.
Ылғалдылықты, температураны, биіктікті және ластану деңгейін бағалаңыз.
Қашықтан бақылау және смарт-торды біріктіру талаптарын қарастырыңыз.
Мүмкіндігінше модульдік конфигурацияларды таңдау арқылы орнатуды болашаққа дәлелдеңіз.
Жаһандық электр инфрақұрылымы секторы ақылдырақ, икемді тарату желілеріне қарай жылдам дамып келеді.
Жаңа тенденцияларға мыналар жатады:
Лугао күші сияқты өндірушілер бүкіл әлем бойынша келесі буынның қуат жүйелерін қолдау үшін инновациялық тарату құрылғыларының технологияларына инвестициялауды жалғастыруда.
SF6 сақинасының негізгі блогы сенімді қуат үздіксіздігін қамтамасыз ете отырып, орташа вольтты электр желілерін қауіпсіз таратуға, басқаруға және қорғауға арналған.
SF6 газы тамаша оқшаулау беріктігін және доғаны сөндіру мүмкіндіктерін ұсынады, бұл ықшам және жоғары сенімді тарату құрылғыларының конструкцияларын жасауға мүмкіндік береді.
Жоғары сапалы RMU дұрыс орнатылған және дұрыс пайдаланылған кезде қызмет ету мерзімі 30 жылдан асады.
Иә. Олардың тығыздағыш құрылымы оларды ауа-райына, ылғалға, шаңға және ластануға жоғары төзімді етеді.
Мүлдем. Қазіргі заманғы RMU қашықтан бақылауды, автоматтандыруды, байланыс хаттамаларын және интеллектуалды торды басқару функцияларын қолдайды.
Коммуналдық қызметтер, өнеркәсіптік нысандар, жаңартылатын энергия жобалары, көлік жүйелері, коммерциялық ғимараттар және деректер орталықтары осы тарату құрылғыларының шешімдерін кеңінен пайдаланады.
Сенімді, ықшам және техникалық қызмет көрсетуді қажет ететін электр инфрақұрылымына өсіп келе жатқан сұраныс электрлік инфрақұрылымды қабылдауды жалғастыруда.Орташа вольтты SF6 толық оқшауланған герметикалық электр сақинасы Негізгі блоктың ықшам тарату құрылғысы. Оның толық жабылған дизайны, тамаша оқшаулау өнімділігі, пайдалану қауіпсіздігі және әртүрлі қолданбаларға бейімделуі оны қазіргі заманғы орта вольтты электр тарату желілері үшін ең тиімді шешімдердің біріне айналдырады.
Коммуналдық қосалқы станцияларда, өнеркәсіптік нысандарда, жаңартылатын энергия жобаларында, коммерциялық әзірлемелерде немесе смарт-желілік қолданбаларда орналастырылғанына қарамастан, бұл жетілдірілген RMU өмірлік цикл шығындарын және орнату кеңістігіне қойылатын талаптарды азайта отырып, жүйе сенімділігін арттыруға көмектеседі.
Келесі жобаңыз үшін сенімді орташа кернеулі SF6 толық оқшауланған герметикалық электр сақинасының негізгі блогының ықшам тарату құрылғысының шешімін іздеп жүрсіз бе?Инженерлік топЛугао күшікернеу деңгейіне, желі талаптарына, қоршаған орта жағдайларына және болашақ кеңейту жоспарларына негізделген тамаша конфигурацияны таңдауға көмектесуге дайын.Бізбен хабарласыңыбүгін жобаның қажеттіліктерін талқылау, сарапшылық техникалық нұсқауларды алу және ұзақ мерзімді өнімділікті, қауіпсіздікті және құндылықты қамтамасыз ететін теңшелген шешімді алу үшін.
