Қуатты сенімді, жылдам және қауіпсіз бөлу экономикалық өсу мен әлеуметтік прогрестің міндетті шарты болып табылады. Қалалық инфрақұрылымда, өнеркәсіптік нысандарда, жаңартылатын энергия жобаларында және апатты жағдайда электр қуатын орналастыруда инженерлер мен жобаны әзірлеушілер азаматтық құрылыстың мерзімдерін қысқартатын, жобаның жалпы тәуекелін төмендететін және пайдалану қауіпсіздігінің ең жоғары деңгейін сақтайтын тарату шешімдерін көбірек талап етеді.
Қорап түріндегі трансформаторлық қосалқы станция — шағын қосалқы станция немесе құрастырмалы қосалқы станция ретінде де белгілі — бұл сұранысқа орташа вольтты (МВ) тарату құрылғысын, тарату трансформаторын және төмен вольтты (LV) тарату жабдығын бір ауа райына төзімді қоршауға біріктіретін зауытта құрастырылған, алдын ала сыналған блокпен жауап береді. Кәдімгі қосалқы станция ғимараттарының қажеттілігін болдырмай, қорапты қосалқы станцияны дайындалған тақтайшаға орнатуға, қуаттандыруға және дәстүрлі әдістермен талап етілетін уақыттың аз бөлігінде пайдалануға беруге болады.
Lugao Power Co., Ltd. Еуропалық типті (IEC стандарты) және американдық типті (ANSI/IEEE стандарты) өнімдерін ұсынатын қорап түріндегі трансформаторлық қосалқы станциялар бойынша жетекші Қытайдағы маман. Компанияның зауытқа тікелей үлгісі, көп стандартты сәйкестігі және күшті тапсырыстық инженерлік мүмкіндігі оны бүкіл әлем бойынша EPC мердігерлері, коммуналдық қызметтер, өнеркәсіптік әзірлеушілер және жаңартылатын энергия жобаларының иелері үшін сенімді OEM және көтерме серіктес етеді.
Бұл ақ қағаз қорап түріндегі трансформаторлық қосалқы станциялардың жан-жақты техникалық және коммерциялық талдауын қамтамасыз етеді: өнім таксономиясы, инженерлік принциптері, өнімділік көрсеткіштері, қолдану жөніндегі нұсқаулық, стандарттарға сәйкестік және сатып алу туралы шешімнің әдістемесі. Ол инженер-электриктерге, жоба менеджерлеріне, сатып алу мамандарына және техникалық шешім қабылдаушыларға анықтамалық құжат ретінде арналған.
Өнеркәсіптің кеңеюі, қала халқының өсуі, электр көліктерін қолдану және таратылған жаңартылатын энергия көздерін біріктіру есебінен 2035 жылға дейін ғаламдық қуат тұтынуы жыл сайын 2,4–3,1% өседі деп болжануда. Тұрақты азаматтық құрылымдарды, ұзартылған рұқсат беру мерзімдерін және үлкен монтаждау бригадаларын талап ететін қосалқы станцияларды салудың әдеттегі әдістері қазіргі заманғы жобаны жеткізу талап ететін жылдамдық пен икемділікке сәйкес келмейді.
Сонымен қатар, коммуналдық қызметтер мен реттеуші органдардың қауіпсіздік пен сенімділікке деген үміттері артып келеді. Қоршаған ортаны жеткіліксіз қорғауға байланысты жабдықтың істен шығуы, ашық ток өткізетін бөліктерден болатын доғаның жарқырауы және ескі жабдықтан майдың ластануы сияқты оқиғалардың барлығы біріктірілген, зауытта тексерілген және жабық тарату архитектурасына ауысады.
Жаһандық шағын/қорап типті қосалқы станциялар нарығы 2023 жылы шамамен 13,5 миллиард АҚШ долларын құрады және 2030 жылға дейін CAGR 7,2–8,5% өседі деп күтілуде. Негізгі өсу векторлары мыналарды қамтиды:
| Аймақ | 2023 мәні | 2030 жылға болжам | CAGR | Негізгі драйвер |
|---|---|---|---|---|
| Азия-Тынық мұхиты | АҚШ доллары 5,4 млрд | АҚШ доллары 9,8 млрд | 8,9% | Индустриализация, RE |
| Еуропа | АҚШ доллары 3,1 млрд | АҚШ доллары 5,1 млрд | 7,4% | Торларды жаңғырту |
| Солтүстік америка | АҚШ доллары 2,6 млрд | АҚШ доллары 4,2 млрд | 7,1% | Қартаю инфра алмастыру |
| MEA және Латын Америкасы | АҚШ доллары 2,4 млрд | АҚШ доллары 4,5 млрд | 9,4% | Электрлендіру бағдарламалары |
1-кесте — Аймақ бойынша қорап түріндегі қосалқы станциялардың жаһандық нарығы, 2023–2030
A Қорап түріндегі трансформаторлық қосалқы станция(сонымен қатар ықшам қосалқы станция, құрастырмалы қосалқы станция немесе пакеттік қосалқы станция деп те аталады) ауа райына төзімді бір қоршау ішінде үш функционалды құрамдас бөлікті біріктіретін толығымен зауытта құрастырылған, алдын ала сыналған қуат тарату блогы:
Зауыттық құрастыру жеткізілім алдында ішкі кабельді, шиналық қосылымдарды, қорғаныс реле параметрлерін және құрамдас аралық интерфейстерді аяқтауды, сынауды және тексеруді қамтамасыз етеді. Учаскедегі жұмыс азаматтық іргетас дайындауға, О/Ж кабелін тоқтатуға, жерге қосуға және қуаттандыруға дейін қысқарады.
Қорап типті қосалқы станциялар әртүрлі инженерлік дәстүрлер мен аймақтық стандарттардың артықшылықтарын көрсететін екі жобалық отбасына бөлінеді:
| Өлшем | Еуропалық тип | Америка түрі |
|---|---|---|
| Стандартты | IEC 62271, IEC 60076-11 | ANSI/IEEE C57, C37 сериясы |
| MV ауысуы | Вакуумдық CB немесе SF₆ тарату құрылғысы | Сақтандырғыш + жүктемені ажыратқыш (LBS) |
| Трансформатор | Құрғақ типті (артықшылықты) немесе майға батырылған | Майға батырылған (стандартты) |
| Мақсатты аймақтар | Еуропа, Қытай, Таяу Шығыс, Азия-Тынық мұхиты, Африка | Солтүстік Америка, Латын Америкасы, Азия мен Африканың бөліктері |
2-кесте — еуропалық және американдық түрі: жоғарғы деңгейдегі классификация
Еуропалық типтегі қорапты қосалқы станция ыстық мырышталған немесе тот баспайтын болаттан жасалған қоршау ішінде үш бөліктен тұратын модульдік схеманы қабылдайды. Үш бөлім — МҚ тарату құрылғысы, трансформатор және LV тарату — ішкі аралық қабырғалармен физикалық түрде бөлінген, доға ақауларын оқшаулауды қамтамасыз етеді және іргелес учаскелерді токсыздандырусыз техникалық қызмет көрсетуге тәуелсіз қол жеткізуге мүмкіндік береді.

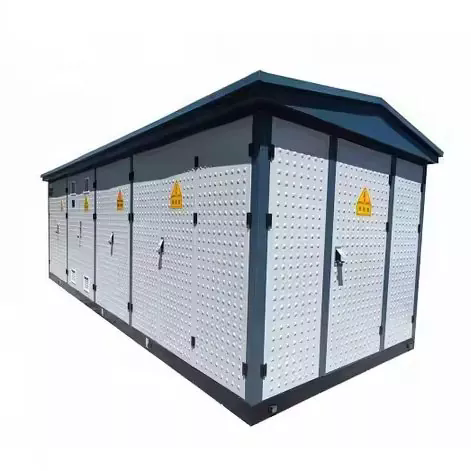

1-сурет — Еуропалық типті қорапты қосалқы станция
MV бөлімінде негізгі сақина құрылғысы (RMU) немесе жабдықтау топологиясына (радиалды немесе сақиналы фидер) байланысты жеке MV панельдері орналастырылады. Екі негізгі тарату құрылғылары технологиясы қолданылады:
| Технология | Сипаттама |
|---|---|
| Вакуумдық ажыратқыш (VCB) | Вакуумдық сөндіргіш бөтелкедегі ақаулық пен жүктеме токтарын үзеді. Жоғары төзімділікті (10 000+ жұмыс циклі), ақауларды жылдам жоюды (<50 мс) ұсынады және SF₆ жоқ — қоршаған ортаны қорғау ережелеріне сәйкес көбірек таңдалады. |
| SF₆ Газды оқшауланған тарату құрылғысы (ГАЖ) | Доғаны сөндіру және оқшаулау үшін күкіртті гексафторидті газды пайдаланады. Өте ықшам және өте сенімді. Ескертпе: SF₆ күшті парниктік газ болып табылады (GWP ~23,500) және оны пайдалану ЕО және басқа жерлерде қатаңдатылған экологиялық реттеуге жатады. |
| Негізгі сақина құрылғысы (RMU) | Зауыттық тығыздалған, газдан оқшауланған (SF₆ немесе вакуумдық) ықшам металл қоршалған блокта жүктемені ажыратқыштар мен қорғаныс сақтандырғыштарын біріктіретін коммутациялық құрылғы. Сақина-фидер тарату желілері үшін өте қолайлы. |
MV тарату құрылғысы барлық қажетті қорғаныс функцияларын қамтамасыз етеді: артық ток (ANSI 51), жерге тұйықталу (ANSI 51N/67N) және көрсетілген жерде дифференциалды қорғаныс. IEC 62271-200 сәйкестігі персоналды қорғау үшін доға ақауларының жіктелуін (IAC — Internal Arc Classified) қамтамасыз етеді.
Еуропалық типтегі қосалқы станцияның трансформаторлық алаңында көбінесе құйылған шайырлы құрғақ трансформатор (SCB сериясы) орналасады, дегенмен майға батырылған қондырғылар да қолданылады. Еуропалық типтегі қосалқы станциялардағы құрғақ типке артықшылық беру қалалық, коммерциялық және үй-жайдағы жақын қондырғылар үшін маңызды өрт қауіпсіздігі артықшылықтарына сәйкес келеді. Негізгі сипаттамалар:
LV бөлімінде шығыс фидерлерде құйылған ажыратқыштар (MCCBs) немесе ашық типті ауа сөндіргіштері (ACBs) бар негізгі LV тарату тақтасы, энергияны өлшеу, қуат коэффициентін түзету конденсаторлары (қосымша) және қашықтан бақылау және SCADA интеграциясы үшін интерфейстер бар. Шина жүйелері IEC 61439 стандартына сәйкес қысқа тұйықталуға төзімділік көрсеткіші бар номиналды токқа арналған.
| Параметр | Спецификация диапазоны |
|---|---|
| Номиналды сыйымдылық | 100 кВА – 2 500 кВА (стандартты); 6300 кВА дейін арнайы |
| MV кернеу класы | 6 кВ, 10 кВ, 20 кВ, 35 кВ |
| LV шығыс кернеуі | 0,4 кВ (3P+N), тапсырыс бойынша қол жетімді |
| MV коммутация құрылғысы | Вакуумдық CB / SF₆ RMU / Жүктемені ажырату қосқышы |
| Трансформатор түрі | Құрғақ типті құйылған шайыр (артық) немесе майға батырылған |
| Қысқа тұйықталу рейтингі | 16 кА / 20 кА / 25 кА (1 с) — IEC 62271 бойынша |
| Қорғаныс класы | IP33D стандарты; IP44 / IP54 жақсартылған корпусы бар |
| Қоршаған орта температурасы | –25 °C-тан +40 °C-қа дейінгі стандарт; –40 °C арктикалық нұсқасы қол жетімді |
| Биіктік | 1000 м стандартқа дейін; 4000 м-ге дейінгі номиналды нұсқалары |
| Қолданылатын стандарттар | IEC 62271-202, IEC 60076-11, IEC 61439-1, GB/T 17467 |
| Smart Grid интеграциясы | IEC 61850 байланыс интерфейсі қол жетімді; SCADA дайын |
3-кесте — Еуропалық типтегі қорапты қосалқы станция: индикативті техникалық сипаттамалар
Американдық типтегі (сондай-ақ төсемге орнатылған немесе контурлы трансформаторлық қосалқы станция деп те аталады) өзінің үшбұрышты немесе сызықты ішкі орналасуымен ерекшеленеді, сәйкесінше алдыңғы және бүйір жағынан қол жетімді MV коммутациялық бөлімі және LV өлшеу/тарату бөлімдері және майға батырылған трансформатор орталық аралықты алып жатыр. Сыртқы қоршау әдетте бетон төсеміне жер деңгейінде орнатуға арналған, бұзылуға төзімді, құлыпталатын есіктері бар ауыр габаритті боялған болат шкаф болып табылады.

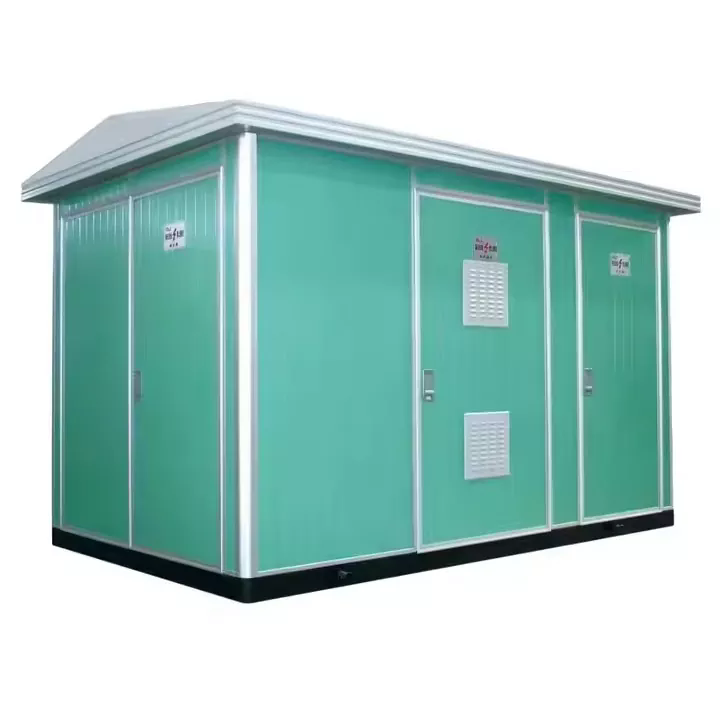

2-сурет — Америка типті қорапты қосалқы станция
Американдық тип еуропалық типпен салыстырғанда қарапайым, үнемді MV коммутациялық конфигурациясын пайдаланады. Стандартты құрылым мыналардан тұрады:
Бұл конфигурация қарапайымдылықтың, үнемділіктің және сенімділіктің керемет үйлесімін ұсынады. Күрделі қорғаныс электроникасының жоқтығы техникалық қызмет көрсету жүктемесін және арнайы дағдылар талаптарын азайтады, бұл оны жұмыс күшінің техникалық инфрақұрылымы шектеулі аймақтардағы қолданбаларға өте қолайлы етеді.
Америкалық типтегі қосалқы станциядағы трансформатор әрқашан майға батырылған, тығыздалған (консерваторсыз) қондырғы болып табылады. Толығымен жабылған дизайн майға ылғалдың түсуіне жол бермейді, оқшаулаудың бұзылуының негізгі себебін жояды. Негізгі сипаттамалар:
Америкалық типтегі қосалқы станцияның LV бөлімі салыстырмалы түрде қарапайым, әдетте негізгі ажыратқышты немесе сақтандырылған ажыратқышты, энергия есептегіш розеткасын және шығыс LV фидерлеріне арналған қосылымдарды қамтиды. Неғұрлым күрделі LV тарату (көп шығыс фидерлер, қуат факторын түзету, қашықтан бақылау) біріктірілуі мүмкін, бірақ стандартты конфигурацияларда сирек кездеседі.
| Параметр | Спецификация диапазоны |
|---|---|
| Номиналды сыйымдылық | 75 кВА – 2 500 кВА (стандартты); Арнайы дизайнмен 3,750 кВА+ |
| MV кернеу класы | 5 кВ, 15 кВ, 25 кВ, 35 кВ (ANSI класы) |
| LV шығыс кернеуі | 120/240 В (бір фазалы), 208Y/120 В, 480Y/277 В немесе реттелетін |
| MV коммутация құрылғысы | Bay-O-Net / Токты шектейтін сақтандырғыш + жүктемені ажырату қосқышы |
| Трансформатор түрі | Майға батырылған, герметикалық жабылған (ONAN) |
| Қоршау | Ауыр болат, ұнтақпен қапталған/полиуретанды бояу; бұзуға төзімді |
| Қорғаныс класы | NEMA 3R стандарты (жаңбыр мен қарға төзімді); NEMA 4X қосымша |
| Deadfront дизайны | Иә — сенсорлық қауіпсіз MV кабелін тоқтатуға арналған шынтақ қосқыштары |
| Қолданылатын стандарттар | ANSI/IEEE C57.12.26, C57.12.28, NEMA TR1, GB/T 17467 |
| Цикл арнасы | Стандартты — екі кіріс MV кабелінің позициясы (контурды беру мүмкіндігі) |
4-кесте — Америкалық типті қорапты қосалқы станция: индикативті техникалық сипаттамалар
Өнімнің екі түрі де ықшам, құрастырылған қуатты таратудың негізгі мақсатын орындағанымен, олардың дизайн философиясы, қорғау мүмкіндігі, өмірлік цикл құнының профильдері және қолданудың оңтайлы орталары айтарлықтай ерекшеленеді. Төмендегі кестеде технологияны таңдау шешімдерін қолдау үшін құрылымдық салыстыру берілген.
| Критерий | Еуропалық тип | Америка түрі |
|---|---|---|
| MV қорғанысы | Релемен толық CB қорғанысы; жоғары кінәлі дискриминация | Сақтандырғыш негізіндегі; қарапайым, шектелген зақымдану аймағының селективтілігі |
| Трансформатор | Құрғақ түрі қолайлы - өртке қарсы, техникалық қызмет көрсету аз | Майға батырылған — берік, үнемді, дәлелденген |
| Капитал құны | Жоғары (американдықпен салыстырғанда 15–30% премиум) | Төменгі — бюджеті шектеулі жобалар үшін үнемді |
| Smart Grid дайын | Өте жақсы — IEC 61850, SCADA, қашықтан басқару құралы | Негізгі — шектеулі жергілікті интеллект; жаңартуға болады |
| Өрт қауіпсіздігі | Өте жақсы (құрғақ трансформатор, F1 өрт класы) | Жақсы — тығыздалған майлы конструкция; өртке қарсы сақтық шаралары қажет |
| Техникалық қызмет көрсету | Өте төмен — құрғақ түрге майға қызмет көрсету қажет емес | Орташа — мұнай жағдайын мерзімді бақылау |
| Орнату | Сәл күрделірек; мамандарды пайдалануға беру | Қарапайым, жылдам — таратылған орналастыру үшін өте қолайлы |
| Шамадан тыс жүктеме төзімділігі | Жақсы (ауаны мәжбүрлеп салқындату опциясымен) | Өте жақсы - үлкен мұнай термиялық массасы |
| Бастапқы стандарт | IEC 62271-202 / GB/T 17467 | ANSI/IEEE C57.12.26 / C57.12.28 |
5-кесте — Еуропалық және американдық типті қорапты қосалқы станция: жан-жақты салыстыру
Ешбір түрі әмбебап жағынан артық емес. Еуропалық түрі жоғары бағамен үлкен қорғаныс интеллектін, өрт қауіпсіздігін және смарт-тордың масштабталуын қамтамасыз етеді, бұл оны қалалық, коммерциялық және реттелетін орталар үшін оңтайлы етеді. Американдық түрі индустриялық парктер, қала маңындағы желілер және бюджетті қажет ететін жобалар үшін керемет үнемділік пен орналастырудың қарапайымдылығын ұсынады.
Қоршау ішкі электр жабдықтары үшін қорғаныстың бірінші желісі болып табылады және ұзақ мерзімді сенімділіктің маңызды элементін білдіреді. Lugao Power Box қосалқы станциялары өнім түріне және қоршаған ортаның сипаттамасына байланысты келесі құрылыс иерархиясын пайдаланады:
| Материал түрі | Сипаттама |
|---|---|
| Ыстық мырышталған (HDG) болат | Барлық стандартты қондырғылар үшін базалық құрылыс. Мырыш жабыны тамаша коррозияға төзімділікті қамтамасыз етеді; жалпы өндірістік және қалалық орталарға жарамды. Минималды мырыш қабаты: ISO 1461 үшін 85 мкм. |
| 304 / 316L Тот баспайтын болат | Жағалаудағы, теңіздегі, химиялық немесе жоғары ылғалдылықтағы қолданбаларға арналған. 316L сорты хлоридке жоғары төзімділікті қамтамасыз етеді. Теңіздегі жел жобасының қосалқы станциялары үшін стандарт. |
| Алюминий қорытпасынан жасалған қоршау | Салмақ шектеулері немесе көліктік логистика шектеулері бар сайттар үшін жеңіл опция. Анодталған беті бояусыз коррозияға төзімділікті қамтамасыз етеді. |
| GRP / FRP композит | Магниттік емес, ток өткізбейтін қоршауларды қажет ететін қолданбаларға арналған шыны күшейтілген полимер опциясы (мысалы, МРТ люкстері, сезімтал электрондық орталар). |
Қоршауды қатты бөлшектер мен судан қорғау IP кодымен (IEC 60529) анықталған. Lugao стандартты және жақсартылған қорғаныс деңгейлері:
| IP класы | Қорғау деңгейі | Типтік қолданба |
|---|---|---|
| IP33D | Шаңнан/жаңбырдан (15° шашатын) қорғаныс | Стандартты сыртқы қондырғы, жалпы климат |
| IP44 | Барлық жағынан шашыраудан қорғайды | Жағалау аймақтары, жауын-шашын көп түсетін тропиктік аймақтар |
| IP54 | Шаңнан қорғалған + шашыраудан қорғалған | Шаңды өндірістік орта, шөлді климат |
| NEMA 3R | Жауын-шашын (ANSI/NEMA стандарты) | Солтүстік Америка / ANSI жобалары үшін американдық тип |
6-кесте — Lugao Power ұсынған IP/NEMA корпусының қорғау сыныптары
Қоршау ішіндегі жылуды тиімді басқару оқшаулаудың мерзімінен бұрын қартаюын болдырмау және номиналды температура шегінде жұмысын қамтамасыз ету үшін маңызды. Лугао қосалқы станциялары жұмыс істейді:
Қолданыстағы халықаралық және ұлттық стандарттарға сәйкестік міндетті емес — бұл жобаны мақұлдаудың, коммуналдық қызметтерді өзара қосу келісімдерінің, сақтандыруды қамтамасыз етудің және ұзақ мерзімді құқықтық жауапкершілікті қорғаудың негізі болып табылады. Lugao Power өнімдері еуропалық және американдық үлгідегі өнімдер үшін қолданылатын стандарттардың толық матрицасына сәйкес жобаланған, өндірілген және сыналған.
| Стандартты | Дене | Қолдану аясы |
|---|---|---|
| IEC 62271-202 | IEC | Жоғары вольтты/төмен вольтты құрастырмалы қосалқы станциялар — еуропалық үлгідегі бастапқы жобалық стандарт. |
| IEC 60076-11 | IEC | Құрғақ түрдегі күштік трансформаторлар — өртке төзімділік, климаттық/қоршаған орта класы, оқшаулау. |
| IEC 62271-1 / -100 / -200 | IEC | Айнымалы ток тарату құрылғыларының жалпы техникалық сипаттамалары; айнымалы токтың ажыратқыштары; Айнымалы токпен жабылған металл тарату құрылғысы. |
| IEC 61439-1 / -2 | IEC | Төмен вольтты тарату құрылғылары мен басқару құрылғыларының жинақтары — ЖҚ тарату қалқандарын жобалау және сынау. |
| ANSI/IEEE C57.12.26 | IEEE | Жастықшаға орнатылған майлы, бір фазалы тарату трансформаторларына қойылатын талаптар — американдық типті. |
| ANSI/IEEE C57.12.28 | IEEE | Тақтаға орнатылған жабдық корпусының тұтастығы — ANSI механикалық өнімділігі және қауіпсіздігі. |
| GB/T 17467 | SAC | Жоғары вольтты/төмен вольтты құрама қосалқы станцияларға арналған Қытай ұлттық стандарты (IEC 62271-202 баламасы). |
| CE (LVD + EMC) | ЕО | ЕО/ЕЭА нарығында орналастырылған өнімдер үшін міндетті. Төмен кернеу директивасына және EMC директивасына сәйкестігін көрсетеді. |
| CCC (3C) | CNCA | Қытайдың міндетті сертификаты — Қытайдың ішкі нарығында сатылатын реттелетін электр өнімдері үшін қажет. |
7-кесте — Стандарттарға сәйкестік матрицасы: Лугао қуат қорабы қосалқы станциялары
Халықаралық жобаларды сатып алу кезінде әрқашан RFQ құжаттарында қолданылатын стандарттарды көрсетіңіз және аккредиттелген үшінші тарап зертханасынан (мысалы, KEMA, TÜV, SGS, CESI) тексерілетін типті сынақ сертификаттарын талап етіңіз. Lugao Power барлық стандартты өнім желілері үшін ағымдағы түрдегі сынақ есептері мен сертификаттау құжаттамасын жүргізеді және стандартты жеткізу құжаттар пакетінің бөлігі ретінде көшірмелерді береді.
Қорап түріндегі трансформаторлық қосалқы станциялар қолданудың әртүрлі ауқымында қолданылады. Келесі бөлімдер өнімнің түрін таңдауға, негізгі инженерлік талаптарға және әрқайсысына арналған Lugao сәйкес мүмкіндіктеріне қатысты арнайы нұсқаулықпен бірге негізгі қолданба сегменттерін бейнелейді.
Қалалық коммуналдық қызметтер мен қалалық таратушы компаниялар бос орын тапшы және эстетикалық, шу және қауіпсіздік талаптары қатаң болатын қалалық ортада 10–35 кВ-тан 0,4 кВ-қа дейінгі соңғы трансформацияны жеткізу үшін қорапты қосалқы станцияларды пайдаланады. Әдеттегі орналастыру сценарийлеріне жер асты камералары, жер үсті дүңгіршектер позициялары және көп деңгейлі автотұрақтар немесе құрылыс жертөлелері кіреді.
Өнеркәсіптік парктер мен ірі өндірістік кампустар әртүрлі жүктемелерге – қозғалтқыш жетектеріне, технологиялық жылытуға, сығылған ауаға, HVAC – жоғары жүктеме факторларына және қуат сапасына қойылатын талаптарға жауап беруге қабілетті сенімді, жылдам орналастырылатын қуатты тарату инфрақұрылымын қажет етеді.
Коммуналдық ауқымдағы күн PV және жел энергиясы жобалары күшейткіш қосалқы станциялардың үлкен санын қажет етеді (әдетте 10/35 кВ коллекторлық желіге 0,69 кВ инверторлық шығыс). Бұл жобалардың экономикасы мен кестесі жабдықтың құнына және орнату мерзімдеріне өте сезімтал - қораптық қосалқы станциялар әдеттегі қосалқы станция құрылысына қарағанда шешуші артықшылықтар беретін екі аймақ.
Негізгі инфрақұрылымды дамыту — әуежайлар, теңіз порттары, метро/теміржол жүйелері, стадиондар, деректер орталықтары және су тазарту қондырғылары — нақты анықталған қолжетімділік пен техникалық қызмет көрсету талаптарымен сенімді бастапқы қуатты бөлуді қажет етеді. Қорапты қосалқы станциялар учаскелік тарату желісінің ішінде негізгі тарату пункттері және қосалқы қосалқы станциялар ретінде қызмет етеді.
Құрылыс жобалары, апатты қалпына келтіру операциялары, ірі оқиғалар және әскери орналастырулардың барлығы портативті, жылдам орналастырылатын электр қуатын тарату инфрақұрылымын қажет етеді. Сырғымалы немесе тіркемеге орнатылған қорапты қосалқы станциялар алаңды минималды дайындаумен толық тарату мүмкіндігін қамтамасыз етеді.
| Қадам | Белсенділік | Негізгі сұрақтар мен қарастырулар |
|---|---|---|
| 1 | Жүктеме мен сыйымдылықты анықтаңыз | Жалпы жүктеме (кВА), сұраныс коэффициенті, 15–20 жылдағы жүктеменің өсу проекциясы? Ең жоғары болжамды сұраныс кезінде 70-80% жүктеуге арналған өлшем. |
| 2 | Кернеу деңгейлерін анықтау | Қолжетімді MV кернеуі бар ма? Қажетті LV тарату кернеуі? Кернеуді реттеу (OLTC) жүктеме тұрақтылығы үшін қажет пе? |
| 3 | Сайт пен қоршаған ортаны бағалау | Ішкі немесе сыртқы? Қоршаған орта температурасының диапазоны, биіктігі, ылғалдылығы, ластану деңгейі (тұз, шаң, химиялық)? Кеңістік шектеулері? |
| 4 | Өнім түрін таңдаңыз | Өрт қауіпсіздігі басымдығы → еуропалық (құрғақ түрі). Бюджеттік шектеу / қарапайым қорғау → американдық. Ақылды тор / автоматтандыру → еуропалық. |
| 5 | Стандарттарды көрсетіңіз | Жоба юрисдикциясының міндетті стандарттарын анықтаңыз. RFQ ішінде қажетті сертификаттау белгілерін (IEC, ANSI, CE, CCC, т.б.) көрсетіңіз. |
| 6 | ТШО-ны бағалаңыз | Меншіктің жалпы құнын салыстырыңыз: күрделі шығындар + бос жүріс кезіндегі капиталдандырылған ысыраптар + капиталдандырылған жүктеме шығындары + қызмет ету мерзімі ішінде техникалық қызмет көрсету құны. |
8-кесте — Алты сатылы қорапты қосалқы станцияны таңдау негізі
| ЕУРОПА ТҮРІН таңдаңыз, егер… | AMERICAN TYPE таңдаңыз, егер… |
|---|---|
| – Орнату жабық, қалалық немесе орналасқан ғимараттардың жанында жүзеге асырылады – Өрт қауіпсіздігі ережелері май толтырылған жабдыққа тыйым салады – Ақылды тор / SCADA интеграциясы қажет – Жоғары қорғаныстық кемсітушілік көрсетілген – Ең аз техникалық қызмет көрсету – басымдық –Учаске жоғары ылғалдылыққа немесе коррозиялық атмосфераға ұшырайды –IEC жобасының юрисдикциясы (Еуропа, Қытай, Таяу Шығыс, Африка) |
– Жобаның бюджеті шектеулі – Жылдам орналастыру өте маңызды – Қолданба өндірістік, қала маңындағы немесе ауылдық жерлерде қолданылады – Шамадан тыс жүктемелерге төзімділік маңызды – Жалпы сауда техниктерінің қарапайым жұмысы – Loop-fed MV желі топологиясы пайдаланылады –ANSI/IEEE жобасының юрисдикциясы (Америка, Азияның бөліктері) |
9-кесте — Жылдам таңдау нұсқаулығы: Еуропа және Америка түрі
Lugao Power немесе кез келген қорапты қосалқы станция жеткізушісіне баға ұсыныстарына сұранысты (RFQ) берген кезде келесі техникалық деректер ұсынылуы немесе сұралуы керек:
Lugao Power Co., Ltd.тек қана ішкі және халықаралық нарықтар үшін электр тарату жабдығын жобалауға, жобалауға және жеткізуге бағытталған күштік трансформаторлар мен қорап түріндегі трансформаторлық қосалқы станциялардың Қытайда орналасқан маман өндірушісі. Компанияның ерекше өнімге бағдарлануы жалпы электр жабдықтарын жеткізушілер қайталай алмайтын техникалық мүмкіндіктер мен өндіріс сапасының үйлесімділігіне мүмкіндік береді.
Lugao халықаралық электр брендтері үшін OEM серіктесі және бүкіл әлем бойынша EPC мердігерлеріне, коммуналдық қызметтерге және өнеркәсіптік әзірлеушілерге тікелей көтерме жеткізуші ретінде жұмыс істейді. Тікелей зауыттық жеткізу дистрибьюторлық шектеулерді болдырмайды және тұрақты сапаны, тікелей инженерлік қол жетімділікті және тұтынушылар үшін сенімді жеткізу өнімділігін қамтамасыз етеді.

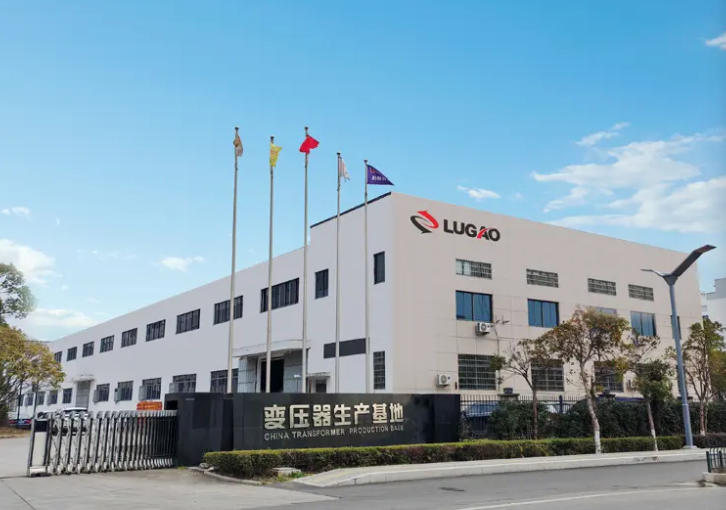

3-сурет — Lugao Power Co., Ltd. өндірістік нысаны
| Өнім | Варианттар қол жетімді | Сыйымдылық диапазоны |
|---|---|---|
| Еуропалық типтегі қорапты қосалқы станция | VCB / SF₆ RMU / LBS + Құрғақ типті немесе Майлы трансформатор | 100 кВА – 6 300 кВА |
| Америкалық типті қорап қосалқы станциясы | Сақтандырғыш+LBS, ілмекті беру, төсемді орнату, майлы трансформатор | 75 кВА – 3 750 кВА+ |
| Құрғақ типті тарату трансформаторы | SCB сериясы, құйылған шайыр, F1 өрт класы | 30 кВА – 10 000 кВА |
| Майлы трансформатор | S11/S13/S15 сериясы, ONAN/ONAF/OFAF | 30 кВА – 50 000 кВА |
| Пайдаланушы / OEM қосалқы станциялары | Толық инженерлік қызмет, реттелетін өлшемдер мен рейтингтер | Жобаның спецификациясына сәйкес |
10-кесте — Lugao Power өнім портфолиосына шолу
| Артықшылық | Сипаттама |
|---|---|
| Мамандандырылған фокус | Лугаодағы әрбір инженерлік ресурс, сынақ қондырғысы және өндіріс процесі трансформатор мен қосалқы станция өнімдеріне арналған. Байланысты емес өнім желілері бойынша сараптаманың сұйылтуы жоқ. |
| Көп стандартты сәйкестік | IEC, ANSI/IEEE, GB, CE және CCC сертификаттары бар өнімдер — қайта өңдеусіз дүние жүзіндегі кез келген жоба юрисдикциясында қолдануға мүмкіндік береді. |
| Жеке инженерия | Ішкі дизайн командасы толық теңшеуді қамтамасыз етеді: стандартты емес кернеулер, ерекше қуаттар, арнайы қоршау материалдары, экстремалды климаттық конструкциялар және смарт торды біріктіру. |
| Зауытқа тікелей баға белгілеу | Дистрибьюторлық маржаларды жою дистрибьютор желілері арқылы сатып алынатын баламалы өнімдерге қарағанда 15-25% құрылымдық шығындар артықшылығын береді. |
| Дәлелденген сенімділік | Өнімдер үздіксіз толық жүктеме, жоғары ылғалдылық, жоғары температура, тұзды тұман және шөлді шаң жағдайында жұмыс істеу үшін әзірленген және расталған. |
| OEM серіктестігі | Толық OEM мүмкіндігі, соның ішінде арнайы атау тақтайшасы, құжаттама және ақ белгімен жабдықтауды қажет ететін халықаралық бренд тұтынушылары үшін қаптама. |
Lugao Power Азия-Тынық мұхиты, Таяу Шығыс, Африка, Еуропа және Америкадағы жобаларға қораптық қосалқы станциялар мен қуат трансформаторларын экспорттайды. Компанияның көп стандартты сәйкестік портфолиосы және халықаралық логистика, кедендік құжаттама және жергілікті коммуналдық қызметтерді мақұлдау талаптары бойынша тәжірибесі оны трансшекаралық жобаларды жеткізуде сенімді серіктес етеді.
Lugao Power компаниясының өндірістік және инженерлік операциялары ISO 9001 қағидаттарына сәйкес келетін Сапа менеджменті жүйесімен (СМЖ) реттеледі, материалды сатып алудан бастап жеткізуге және сатудан кейінгі қолдауға дейінгі өнімнің толық өмірлік циклін қамтиды. СМЖ барлық маңызды өндірістік процестерді, жеткізушінің біліктілігін, процесс кезіндегі тексеруді, сәйкессіздікті басқаруды және калибрленген сынақ жабдықтарына техникалық қызмет көрсетуді құжатталған бақылау процедураларын қамтиды.
Әрбір Лугао қорапшасының қосалқы станциясы жеткізілім алдында кешенді жүйелі сынақ бағдарламасынан өтеді, соның ішінде:
| Сынақ | Стандарт/Қабылдау критерийлері |
|---|---|
| ОЖ диэлектрик (айнымалы токқа төзімді) | IEC 62271-1 / ANSI C37: 1 минут ішінде номиналды оқшаулау деңгейінде қолданылады - жарқылсыз |
| LV қуат жиілігіне төтеп беру | IEC 61439-1: Оқшаулаудың номиналды деңгейіне сәйкес қолданылады - жарқыл жоқ |
| Трансформатордың күнделікті сынақтары | IEC 60076-1: Орам кедергісі, кернеу қатынасы, қысқа тұйықталу кедергісі, жүктемесіз жоғалту, жүктеме жоғалуы |
| Оқшаулау кедергісі | IEC 60076 / IEC 62271 бойынша — 2500 В тұрақты токта өлшенген қарсылық; зауыттық базамен салыстырғанда |
| Қорғау релесінің функционалдық сынағы | Барлық қорғаныс функциялары релелік үйлестіру параметрлеріне қарсы сыналған; сапар уақыты тексерілді |
| Құлыптау функциясын тексеру | Барлық механикалық және электрлік бұғаттаулар дұрыс емес ауысу ретін болдырмау үшін тексерілген |
| Көрнекі және өлшемді тексеру | Барлық компоненттер, жапсырмалар, кабель таңбалары және қосылымдар бекітілген сызбаға сәйкес тексерілген |
| Май үлгісі (майға батырылған қондырғылар) | IEC 60296: Диэлектрлік беріктік, ылғалдылық және қышқылдық сыналған және сертификатталған |
11-кесте — Лугао қорапшасының қосалқы станциялары үшін әдеттегі сынақ бағдарламасы
Маңызды тапсырыстар үшін немесе тұтынушы өтініші бойынша Lugao Power өз мекемесінде куәландырылған зауыттық қабылдау сынақтарын (FAT) ұйымдастырады. FAT кезінде тұтынушының инженерлері немесе тағайындалған инспекциялық агенті жөнелтуге рұқсат бермес бұрын барлық әдеттегі электр сынақтарына куә бола алады, материал мен құрамдас бөліктердің сертификаттарын тексере алады, өлшем сәйкестігін тексере алады, сапа құжаттамасын тексереді және тақтайшаның дәлдігін растай алады. Сынақ деректері, калибрлеу жазбалары және инспектордың қол қоюы бар толық FAT сынағы есептері жеткізу құжаттама пакетінің бөлігі ретінде беріледі.
