Бұл ақ қағазда екі басым технология санаттарын: құрғақ және майға батырылған трансформаторларды бағдарлай отырып, жаһандық қуат трансформаторлары өнеркәсібінің жан-жақты талдауы ұсынылған. Ол инженерлік принциптерді, қолданбаларды сегменттеуді, халықаралық нормативтік базаны, өмірлік цикл экономикасын және дамып келе жатқан нарық динамикасын зерттейді. Құжат сонымен қатар Қытайда орналасқан мамандандырылған өндіруші Lugao Power Co., Ltd. инженерлік жетістігі, қатаң сапа жүйелері және икемді теңшеу мүмкіндіктері арқылы заманауи нарық талаптарын қалай шешетінін көрсетеді.
Күшті трансформаторлар қазіргі заманғы электр желілерінің негізгі инфрақұрылымы болып табылады. Урбанизация, өнеркәсіптің кеңеюі және жаңартылатын энергия көздерін біріктіру әсерінен электр энергиясына жаһандық сұраныс артқан сайын, трансформаторлардың озық, сенімді және тиімді технологиясына сұраныс бұрынғыдан да маңызды бола түседі. Бұл құжат инженерлерге, сатып алу мамандарына, жобаны әзірлеушілерге, инфрақұрылымдық инвесторларға және энергетика саласындағы саясаткерлерге арналған.
1.1 Анықтама және негізгі функция
A күштік трансформаторэлектромагниттік индукция принципі арқылы екі немесе одан да көп тізбектер арасында электр энергиясын тасымалдайтын электромагниттік құрылғы. Оның негізгі мақсаты – электр қуатын бір кернеу деңгейінен екіншісіне түрлендіру — жоғары вольтты ұзақ қашықтыққа беру үшін кернеуді арттыру немесе өнеркәсіптік, коммерциялық және тұрғын тұтынушыларға қауіпсіз тарату үшін кернеуді төмендету.
Генераторлардан немесе қозғалтқыштардан айырмашылығы, трансформаторлар өздерінің негізгі функцияларында қозғалатын бөліктерді қамтымайды, бұл оларды сенімді, ұзақ мерзімді және техникалық қызмет көрсетуді аз қажет ететін құрылғылар етеді. Трансформатор жұмысын реттейтін негізгі теңдеу:
V1 / V2 = N1 / N2 = I2 / I1
V кернеуді білдіретін жерде, N бастапқы (1) және қайталама (2) катушкалардағы бұрылыстар санын, ал I токты білдіреді. Бұл талғампаз қарым-қатынас қуат рейтингтерінің кең ауқымында кернеуді түрлендіру коэффициенттерінің дәл инженериясына мүмкіндік береді.
1.2 Тарихи контекст
1880 жылдары Уильям Стэнли, Никола Тесла және басқалардың практикалық трансформаторды ойлап табуы айнымалы ток (AC) қуат жүйелерін қосуда маңызды болды. Бірінші коммерциялық үш фазалы қуат трансформаторы 1890-шы жылдары орналастырылды, бұл жоғары кернеуде және төмен токта ұзақ қашықтыққа электр энергиясын беру мүмкіндігін ашты - резистивті шығындарды күрт төмендетеді. Содан бері трансформатор технологиясы материалтану жетістіктері, оқшаулауды жақсарту, цифрлық бақылау және энергия тиімділігін оңтайландыру арқылы дамыды.
1.3 Қазіргі заманғы энергетикалық инфрақұрылымдағы рөлі
Бүгінгі күні қуатты трансформаторлар электр қуатын жеткізудің әрбір жүйесінің негізін құрайды. Электр станцияларындағы массивтік генераторлық күшейткіш трансформаторлардан (ГСУ) тұрғын аудандарға қызмет көрсететін тарату трансформаторларына дейін трансформаторлар электр желісінің әрбір түйінінде кездеседі. Коммуналдық қосалқы станцияларда әдетте ондаған немесе жүздеген мегавольт-ампер (МВА) қуаттылықпен жұмыс істейтін бірнеше үлкен қуатты трансформаторлар бар.
Өнеркәсіптік нысандар, коммерциялық кешендер, деректер орталықтары, транзиттік жүйелер, теңіз платформалары және жаңартылатын энергия зауыттары барлығы сенімді трансформаторлық шешімдерге тәуелді. Трансформатор түрін, сыйымдылығын, салқындату әдісін, оқшаулау класын және керек-жарақтарды таңдау желінің сенімділігіне, қауіпсіздігіне, энергия тиімділігіне және ұзақ мерзімді пайдалану құнына тікелей әсер ететін техникалық шешім болып табылады.
2.1 Нарық көлемі және өсу траекториясы
Жаһандық қуат трансформаторлары нарығы соңғы онжылдықта тұрақты өсуді көрсетті және кеңеюін жалғастыруда. Ескірген желілік инфрақұрылымды ауыстыру, дамып келе жатқан экономикалардағы жылдам электрлендіру, жаңартылатын энергия көздерін біріктіру және смарт желілерді жаңғырту есебінен нарық электр жабдықтары өнеркәсібінің стратегиялық маңызды сегменттерінің бірі болып табылады.
Негізгі нарықтық көрсеткіштерге 2030 жылға дейін шамамен 5,5–7% құрайтын жылдық өсу қарқыны (CAGR) кіреді, Азия-Тынық мұхиты ең үлкен аймақтық нарықты білдіреді, жаһандық сұраныстың 45%-дан астамын құрайды. Қытай қуатты трансформаторларды өндіруші де, тұтынушы ретінде де жалғыз ірі ұлттық нарық болып қала береді.
2.2 Нарықтың негізгі драйверлері
2.3 Аймақтық нарық динамикасы
| Аймақ | Нарық үлесі | Өсу драйвері | Негізгі тренд |
| Азия-Тынық мұхиты | ~45% | Урбанизация | Ақылды тор |
| Солтүстік америка | ~20% | Торларды жаңғырту | Ауыстыру |
| Еуропа | ~18% | Энергияның ауысуы | Теңіз жел |
| Таяу Шығыс және Африка | ~10% | Электрлендіру | Жоғары температура қондырғылары |
| Латын америка | ~7% | Коммуналдық инвестиция | Тау-кен |
2.4 Бәсекелестік ландшафт
Жаһандық қуат трансформаторлары нарығына ірі трансұлттық компаниялар мен мамандандырылған аймақтық өндірушілердің үйлесімі қызмет көрсетеді. Негізгі халықаралық ойыншыларға ABB (қазіргі Hitachi Energy), Siemens, GE Grid Solutions, Schneider Electric және Eaton кіреді. Дегенмен, TBEA, China XD Group, CRRC сияқты қытайлық өндірушілер және мамандандырылған фирмаларЛугаоPower Co., Ltd.бәсекеге қабілетті баға, жылдам жеткізу және сапа стандарттарын жақсарту арқылы айтарлықтай халықаралық нарық үлесіне ие болды.
Қытайлық өндірушілер қазір, әсіресе Оңтүстік-Шығыс Азияда, Таяу Шығыста, Африкада және Латын Америкасында жаһандық трансформатор сұранысының айтарлықтай бөлігін қамтамасыз етеді. Қытайлық өндірушілер халықаралық сертификаттарға, соның ішінде IEC, CE және ANSI/IEEE стандарттарына сәйкес келеді, бұл жаһандық нарыққа кеңірек қол жеткізуге мүмкіндік береді.
3.1 Магниттік ядроның дизайны

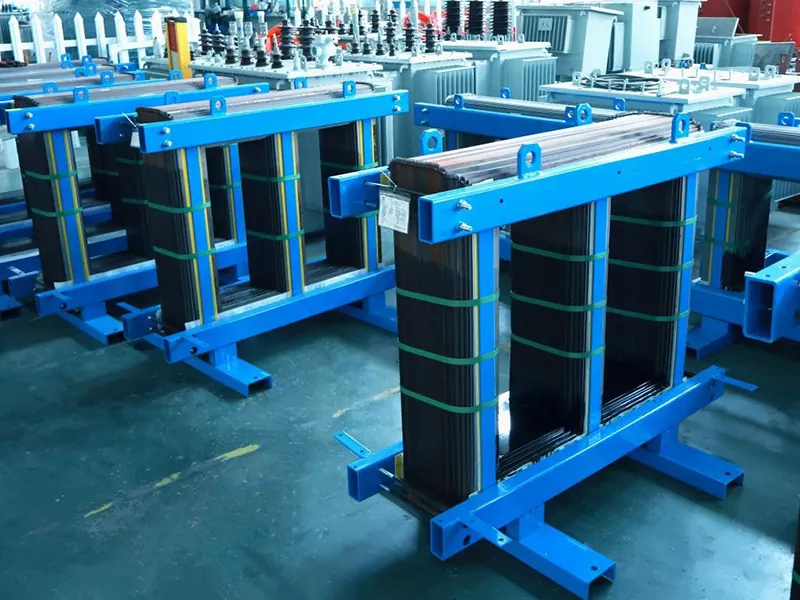

Магниттік ядро кез келген қуат трансформаторының орталық элементі болып табылады. Ол бастапқы және қайталама орамдарды байланыстыратын магнит ағыны үшін төмен қарсылық жолын қамтамасыз етеді. Негізгі дизайн жүктемесіз шығындарға (темір шығындары), қоздыру тогы, акустикалық шу және механикалық тұрақтылыққа тікелей әсер етеді.
Заманауи трансформатор өзектері құйынды ток шығындарын азайту үшін дәл кесілген және қабаттастырылған суықтай илектелген дәнді-бағытталған кремний болаттан (CRGO) жасалған ламинаттардан жасалған. Жетілдірілген конструкцияларда айтарлықтай төмен гистерезис пен құйынды ток шығындарын көрсететін аморфты болат қорытпалары қолданылуы мүмкін, әсіресе жүктемесіз жоғалтулар ондаған жылдар бойы жұмыс істегенде үздіксіз жиналатын тарату трансформаторларында пайдалы.
3.2 Орамды жобалау және оқшаулау жүйелері
Орамдар қажетті айналымдар қатынасына, ток тығыздығына және кедергіге қол жеткізу үшін дәл оралатын катушкалар түрінде қалыптастырылған оттегісіз мыс немесе алюминий өткізгіштерден жасалған. Жоғары вольтты орамдарда әдетте қабат орамасы немесе диск орамасының конфигурациялары қолданылады, ал төмен вольтты орамдарда көбінесе фольга немесе бұрандалы конструкциялар қолданылады.
Оқшаулау жүйелері трансформатор түріне байланысты өзгереді. Майға батырылған трансформаторлар негізгі қатты оқшаулау ретінде маймен сіңдірілген қағазға (крафт-қағаз немесе терможаңартылған қағаз) сүйенеді, ол баспа тақтасының тосқауылдарымен толықтырылады, ал салқындатқыш және диэлектрик ретінде минералды май. Құрғақ түрдегі трансформаторларда сұйық диэлектриксіз ылғалға, шаңға және ластануға тамаша төзімділік беретін құйылған шайыр (эпоксидті) немесе ашық жаралы шыны талшықты арматураланған оқшаулау жүйелері қолданылады.
3.3 Салқындату және жылуды басқару
Жылулық басқару трансформаторды жобалаудың ең маңызды аспектілерінің бірі болып табылады. Шамадан тыс температура оқшаулаудың қартаюын тездетеді, шығындарды арттырады және сайып келгенде трансформатордың қызмет ету мерзімін қысқартады. Трансформаторлар салқындату әдісі бойынша май типі үшін стандартты ONAN/ONAF/OFAF және құрғақ типтегі қондырғылар үшін AN/AF белгілеулері бойынша жіктеледі.
| Салқындату коды | Сипаттама |
| ОНАН | Мұнай Табиғи Ауа Табиғи |
| ONAF | Мұнай табиғи әуе күштері |
| OFAF | Әуе күштері |
| А.Н | Табиғи ауа |
| AF | Әуе күштері |
3.4 Қысқа тұйықталуға төзімділік
Қуат трансформаторлары қосылған электр желісіндегі қысқа тұйықталу оқиғалары кезінде пайда болатын орасан зор электромагниттік күштерге төтеп беруі керек. Қысқа тұйықталудың ықтимал токтары номиналды токтың 20-25 есеге жетуі мүмкін, бұл токтың квадратына пропорционал күштер тудырады. Төзімді механикалық дизайн, соның ішінде тірек орамдары, тығыз орама геометриясын басқару және құрылымдық жақтау инженериясы - төзімділікті қамтамасыз ету үшін маңызды.
IEC 60076-5 немесе IEEE C57.12 стандарттарына сәйкес қысқа тұйықталу сынағы ақаулық жағдайында трансформатордың механикалық және термиялық тұтастығын растайды. Бұл тестілеу электр жабдықтары өнеркәсібіндегі ең талап етілетін біліктілік талаптарының бірі болып табылады.

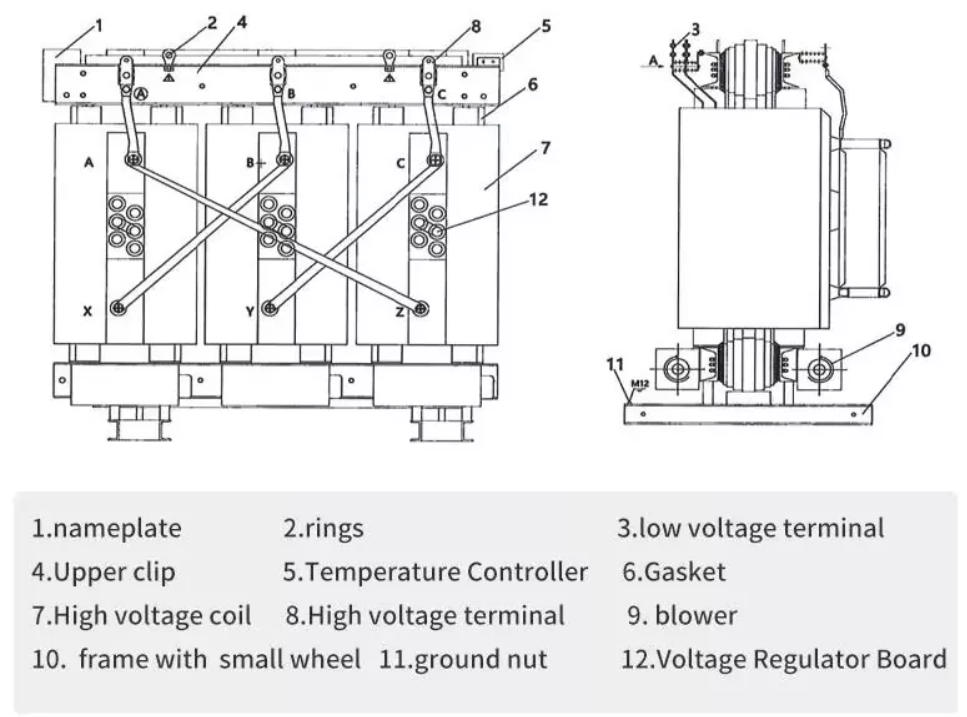

Құрғақ түрдегі трансформаторлар сұйық диэлектриктердің орнына ауа және қатты оқшаулағыш материалдарды, ең алдымен эпоксидті шайыр немесе шыны талшықты арматураланған жүйелерді пайдаланады. Орамдар эпоксидті шайырға құйылады (құйылған шайырдың құрғақ түрі немесе CRT) немесе шыны талшықпен оралған өткізгіштермен және шайырмен немесе лакпен вакуумды қысыммен сіңдірілген (VPI) оралады. Құйылған шайырлы құрғақ түрдегі трансформаторлар, ең көп таралған заманауи нұсқа, бос жерлерді жою үшін әдетте вакуумды құю жағдайында орамдарды эпоксидті шайыр мен минералды толтырғыш қоспасында толығымен қаптайды. Нәтиже – сұйық салқындатқышты қажет етпейтін және отқа төзімді, берік, тығыздалған, өздігінен сөнетін оқшаулау жүйесі.
Құрғақ түрдегі трансформаторлар адамдарға немесе сезімтал құрылымдарға жақындық майсыз жұмыс істеуге басымдық беретін кез келген жағдайда таңдаулы таңдау болып табылады. Негізгі қолданбалы секторларға коммерциялық және кеңсе ғимараттарындағы қалалық қосалқы станциялар, ауруханалар мен денсаулық сақтау мекемелері, қонақ үйлер мен қонақжай кешендері, теміржол вокзалдары мен метро жүйелері, таза бөлме талаптары бар өндірістік зауыттар, деректер орталықтары мен телекоммуникация құралдары, жаңартылатын энергияны түрлендіретін станциялар және теңіз кемелерінің электр жүйелері кіреді.
Негізгі сипаттамасы: Лугао құрғақ түрдегі трансформаторлар
Лугао Power Co., Ltd компаниясы құйылған шайыр (CRT) және вакуумдық қысыммен сіңдірілген (VPI) конфигурацияларында құрғақ түрдегі трансформаторларды шығарады. Стандартты көрсеткіштер 25 кВА-дан 16 000 кВА-ға дейін, бастапқы кернеуі 35 кВ-қа дейін. Өнімдер IEC 60076-11, GB/T 10228, CE және CCC стандарттарына сәйкес келеді. Арнайы қоршау кластары, кранды ауыстырғыштар, температураны бақылау жүйелері және мәжбүрлі ауамен салқындату жаңартулары қол жетімді.

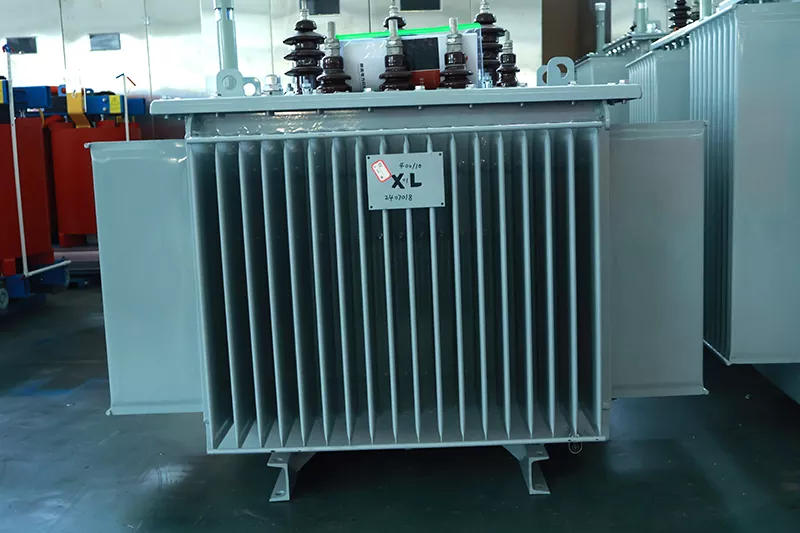

Майға батырылған күштік трансформаторлар бастапқы оқшаулағыш орта және негізгі салқындатқыш агент ретінде минералды трансформатор майын (немесе синтетикалық күрделі эфирлер немесе табиғи эфир майлары сияқты балама диэлектрлік сұйықтықтарды) пайдаланады. Трансформатордың белсенді бөлігі - өзек пен орамалардан тұратын - тығыздалған болат резервуардың ішінде осы диэлектрлік сұйықтыққа толығымен батырылады. Өзек пен орамадағы жоғалтулар нәтижесінде пайда болатын жылу майға жіберіледі, содан кейін радиатор банктері, гофрленген резервуар қабырғалары немесе салқындатқыш түтіктер арқылы қоршаған ауаға таралады.
Мұнайдан жоғары тиімді жылу берудің және минералды майдың жоғары диэлектрлік және оқшаулау қасиеттерінің үйлесімі майға батырылған трансформаторларға өте жоғары қуат тығыздығына қол жеткізуге мүмкіндік береді, бұл оларды таратудан (11–33 кВ) аса жоғары кернеуге (750 кВ және одан жоғары) дейінгі кернеу кластары бойынша жоғары қуатты қолданбалар мен сыртқы қондырғылар үшін таңдау технологиясына айналдырады.
Қоршаған ортаны қорғау туралы хабардарлықтың өсуі майлы трансформаторларға арналған биологиялық ыдырайтын және отқа төзімді диэлектрлік сұйықтықтарға қызығушылықты арттырды. Өсімдік майларынан алынған табиғи эфир сұйықтықтары 95%-дан асатын биологиялық ыдырауды және айтарлықтай жоғары өрт нүктелерін ұсынады (минералды май үшін шамамен 145°C-қа қарсы 300°C жоғары). Синтетикалық эфир сұйықтықтары кеңірек температура диапазоны өнімділігімен ұқсас артықшылықтарды ұсынады. Бұл сұйықтықтар экологиялық тұрғыдан сезімтал орындарға жақын жерде, ғимараттардың ішінде немесе өрт қаупі жоғары аймақтарда трансформаторлар үшін көбірек тағайындалады.
Майлы трансформаторларсыртқы қосалқы станциялар, жоғары вольтты өзара қосу нүктелері, өнеркәсіптік қуат көздері, тау-кен жұмыстары, мұнай және газ нысандары, су және жылу электр станциялары, жаңартылатын энергия коллекторлық станциялары және жоғары вольтты тұрақты ток (ТЖ) түрлендіргіш станциялары басым. Олардың жоғары тиімділік, шамадан тыс жүктеу мүмкіндігі және үлкен рейтингтердегі бәсекеге қабілетті құнының үйлесімі оларды коммуналдық ауқымдағы энергетикалық инфрақұрылым үшін әлемдік стандартқа айналдырады.
Негізгі сипаттамалары: Лугао майлы трансформаторлары
Лугао Power Co., Ltd. 10 кВА-дан 50 МВА-ға дейінгі бастапқы кернеуі 3,3 кВ-тан 110 кВ-қа дейінгі майлы трансформаторларды шығарады. Өнімдерге S11 және S13 серияларының стандартты тиімділік бірліктері, сондай-ақ аз шығынды аморфты ядро нұсқалары кіреді. Барлық қондырғылар IEC 60076, GB 1094 және тұтынушы белгілеген халықаралық стандарттарға сәйкес келеді. Опциялар OLTC, DETC, қорғаныс релесін біріктіру, газ релесі, температура мониторлары және реттелетін резервуар конфигурацияларын қамтиды.
| Параметр | Құрғақ тип (CRT) | Майға батырылған | Шешім факторы |
| Максималды кернеу | 36 кВ дейін | 1100 кВ дейін | Жоғары кернеу: Мұнай жеңеді |
| Максималды рейтинг | ~20 МВА дейін | 1500 МВА дейін | Үлкен сыйымдылық: Мұнай жеңеді |
| Өрт қауіпсіздігі | Өте жақсы (F1/F0) | Ұстауды талап етеді | Ішкі: Құрғақ жеңістер |
| Техникалық қызмет көрсету | Өте төмен | Орташа (май тексерулері) | Жеңіл: Құрғақ жеңіс |
| МВА құны | Жоғарырақ | Төмен | Бюджет: Мұнай жеңеді |
| Экологиялық қауіп | Жоқ | Мұнайдың төгілу мүмкіндігі | Эко: Құрғақ жеңіс |
| Шу деңгейі | 55–70 дБ(А) | 45–60 дБ(А) | Тыныш аймақтар: Мұнай жеңеді |
| Шамадан тыс жүктеме сыйымдылығы | Шектеулі | Өте жақсы | шыңдар: мұнай жеңеді |
| Ылғалға төзімділік | Өте жақсы (мөрленген) | Жақсы (тұйықталған резервуар) | Ылғалдылық: құрғақ жеңістер |
| Орнату жылдамдығы | Жылдам (май құйылмайды) | Баяу (май құю) | Жылдамдық: Құрғақ жеңіс |
Трансформатор стандарттары өнімділік, қауіпсіздік және сынау талаптарын анықтайды, олар электр қуатын қолдану үшін жарамды деп есептелуі керек. Танылған халықаралық стандарттарға сәйкестік жобаны мақұлдау, желіге қосылу, қаржыландыру және реттелетін нарықтарға экспорттау үшін міндетті шарт болып табылады. Ол сондай-ақ сатып алушыларға тұрақты сапа мен төменгі ағынды жабдықпен үйлесімділікке кепілдік береді.
Дизайн стандартына сәйкестіктен басқа, белгілі бір нарықтарға арналған трансформаторлар танылған органдардан өнімді сертификаттауды талап етеді. Төмен кернеу директивасына және электромагниттік үйлесімділік директивасына сәйкестігін көрсететін CE белгісі Еуропалық экономикалық аймаққа кіретін жабдық үшін міндетті болып табылады. Қытайда сатылатын жабдық үшін CCC (Қытайдың міндетті сертификаты) қажет. KEMA, TUV, UL немесе CSA зертханалары арқылы үшінші тарап тестілеуін жобаның арнайы сипаттамалары немесе жоғары сенімділік талаптары бар соңғы тұтынушылар талап етуі мүмкін.
Лугао сәйкестік күйі
Лугао Power Co., Ltd. барлық өнімдерді IEC 60076 сериясы, GB 1094, GB/T 10228, ANSI/IEEE C57 және Британ стандарттарына сәйкес әзірлейді және шығарады. Өнімдер CE және CCC сертификаттарына ие. Зауыттық сапа менеджменті ISO 9001:2015 стандартына сәйкес сертификатталған. ANSI, BS немесе AS/NZS стандарттарына арналған тапсырыстық инженерия экспорттық жобаларға сұраныс бойынша қол жетімді.
Әлемдік деңгейдегі трансформатор өндірісі өндірістің әрбір сатысында қатаң сапаны басқаруды талап етеді. Кіріс материалды тексеруден бастап зауыттық қабылдаудың түпкілікті сынауына дейін тәртіпті сапа жүйесі далалық өнімділіктің дәйектілігінің жалғыз сенімді кепілі болып табылады. Жетекші өндірушілер ISO 9001 стандартына сәйкес сертификатталған сапа менеджменті жүйелерін енгізеді, олар процеске тән сапа жоспарларымен, маңызды параметрлер бойынша процесті статистикалық бақылаумен (SPC) және материалдар мен сынақ нәтижелерін толық қадағалайды.
Трансформатордың сапасы сайып келгенде оның шикізатының сапасын көрсетеді. Кіріс сапаны бақылау (IQC) тексеруіне жататын негізгі кіріс материалдарына кремний болат ламинациялары (қалыңдығы, магниттік өткізгіштігі және өзек жоғалуы бойынша өлшенген), мыс немесе алюминий өткізгіштер (тазалығы, өлшемдері және электр өткізгіштігі тексерілген), эпоксидті шайыр жүйелері және CRT конструкцияларына арналған қатайтқыштар (тұтқырлық және механикалық қасиеттері), пресс-қағаздың беріктігі, гельді тақта (қағаздың беріктігі және беріктігі бойынша) жатады. ылғал мөлшері және өлшемдік төзімділік) және трансформаторлық минералды май (диэлектрлік беріктік, ылғалдылық, қышқылдық және майға батырылған қондырғылар үшін ерітілген газ талдауы).
| Кәдімгі сынақ | Мақсат |
| Қатынастарды өлшеу | Зат тақтайшасының спецификацияларына қарсы бұрылу арақатынасының дәлдігін тексереді |
| Векторлық топ және фазалық орын ауыстыруды тексеру | Орамдық қосылымдарды және полярлықты растайды |
| Кедергі кернеуі мен жүктеме жоғалуын өлшеу | Номиналды ток кезінде ағып кету кедергісін және мыс шығындарын растайды |
| Жүксіз жоғалту және жүктемесіз токты өлшеу | Номиналды кернеуде ядроның жоғалуын және магниттелу тогын растайды |
| Қолданбалы кернеуге төзімділік сынағы | Орамдардың жерге қарсы және орамдар арасындағы оқшаулау тұтастығын тексереді |
| Индукцияланған кернеуге төзімділік сынағы | Жоғары жиіліктегі кернеу кезінде ішкі оқшаулау мүмкіндігін тексереді |
| Оқшаулау кедергісін өлшеу | Жалпы оқшаулау күйін және ылғалға сезімталдығын тексереді |
Трансформатор шығындары пайыздық қатынаста шағын болғанымен (әдетте номиналды қуаттың 0,5–1,5%) жаһандық орнатылған базада орасан зор жиынтыққа дейін жиналады. Бағалаулар трансформатордың ысыраптары жалпы әлемдік электр энергиясын өндірудің шамамен 1-2% құрайды, бұл жыл сайын жүздеген миллиард киловатт-сағатты құрайды деп болжайды. 25–40 жыл қызмет ету мерзімі бар жеке трансформатор үшін тіпті ысыраптарды 10%-ға азайту өмірлік циклде айтарлықтай энергия шығындарын үнемдейді.
Еуропалық Одақтың (Экодизайн Директивасы), Америка Құрама Штаттарындағы (DOE тиімділік стандарттары) және Азиядағы реттеушілер қуат және тарату трансформаторлары үшін міндетті минималды тиімділік стандарттарын белгіледі. Бұл ережелер біртіндеп қатайтылып, өндірушілер мен сатып алушыларға шығыны аз дизайнға басымдық беру үшін коммерциялық императив тудырады.
Трансформатор шығындары екі негізгі категориядан тұрады. Жүктемедегі жоғалтулар (темір немесе негізгі жоғалтулар деп те аталады) жүктеме деңгейіне тәуелсіз трансформаторды қуаттандыру кезінде орын алады. Олар магниттік ядродағы гистерезис пен құйынды токтардан туындайды және жоғары сапалы дәнді-бағытталған кремний болат, ламинацияларды дәл лазермен сызу, өзекшелерді сатылы құрастыру әдістері және премиум конструкцияларда аморфты болат қорытпаларын қолдану (олар жүктемесіз болатпен салыстырғанда CR 7-080% жоғалтуды азайтады) арқылы азайтылады.
Жүктеме шығындары (мыс немесе қысқа тұйықталу шығындары деп те аталады) жүктеме тогының квадратына пропорционал және орамдардағы резистивті қыздырудан туындайды. Олар оңтайландырылған орама геометриясы, төменгі кедергі өткізгіштері және жүктеме астында орамдардағы адасу және құйынды шығындарды басқару үшін озық транспозиция әдістері арқылы азайтылады.
Қуат трансформаторын сатып алудың бастапқы бағасы оның қызмет ету циклінің жалпы құнының тек бір құрамдас бөлігін құрайды. Тек сатып алу бағасының тәуекеліне назар аударатын сатып алу топтары трансформаторды иеленудің шынайы экономикалық ауыртпалығын төмендетеді. Меншіктің жалпы құнының (ТШО) қатаң талдауы спецификация мен сатып алудан бастап орнату, пайдалану, техникалық қызмет көрсету және түпкілікті пайдаланудан шығаруға дейінгі барлық шығындарды қарастырады.
| ТШО құрамдас бөлігі | Қарастырулар |
| Сатып алу бағасы | Жабдық құны, зауыттық қабылдау сынағы, құжаттама және орау |
| Көлік және логистика | Халықаралық тасымалдау, кедендік баж салығы, ішкі тасымалдау және сақтандыру |
| Орнату және іске қосу | Учаске дайындау, құрылыс жұмыстары, кабельді қосу, май құю (май қондырғылары) және іске қосу қызметтері |
| Жүксіз жоғалту құны (капиталдандырылған) | Капиталдандырылған жоғалту әдісін қолдану арқылы бағаланады: жергілікті энергия құны бойынша жобалық қызмет мерзімі бойынша A × жүктемесіз жоғалту (кВт). |
| Жүктемені жоғалту құны (капиталдандырылған) | B × Номиналды жүктеме кезіндегі жүктеменің жоғалуы (кВт), жобалық қызмет мерзімі бойынша дисконтталған |
| Техникалық қызмет көрсету құны | Майды сынау және ауыстыру (май қондырғылары), тығыздағышқа техникалық қызмет көрсету, салқындату жүйесіне техникалық қызмет көрсету және шүмек ауыстырғышқа қызмет көрсету |
| Бақылау және қорғау | Сандық бақылау жүйелері, релелік қорғаныс, SCADA интеграциясы |
| Пайдаланудан шығару және кәдеге жарату | Мұнайды кәдеге жарату немесе қайта өңдеу (май қондырғылары), трансформатор өзегі және ораманы қайта өңдеу |
Электр энергетикасы әдетте A&B фактор әдісі ретінде белгілі капиталдандырылған жоғалту әдісін қолдана отырып, трансформаторлық тендерлерді бағалайды. Жалпы бағаланған құн мына түрде есептеледі:
TEC = Сатып алу бағасы + (A × P0) + (B × Pk)
Мұндағы P0 – жүктемесіз жоғалту (кВт), Pk – номиналды ток кезіндегі жүктеменің жоғалуы (кВт), А – бос жүрістегі шығындардың капиталдандырылған құны ($/кВт, тәулік бойы жұмыс істейтін жұмысты көрсетеді), ал В – жүктемедегі шығындардың капиталдандырылған құны ($/кВт, жұмыс циклін және жүктеме коэффициентін көрсетеді). Осы құрылымды пайдалана отырып, номиналды құны бойынша арзанырақ болып көрінетін трансформатор энергия шығынының жоғары болуына байланысты қызмет ету мерзімі ішінде қымбаттауы мүмкін.
Генераторлық күшейткіш трансформаторлар (GSU) электр генераторларының шығыс кернеуін (әдетте 11–22 кВ) алыс қашықтыққа көлемді электр қуатын тасымалдау үшін беру кернеуінің деңгейлеріне (110 кВ, 220 кВ, 500 кВ немесе одан жоғары) түрлендіреді. Бұл трансформаторлар әдетте 100 МВА-дан 1000 МВА-ға дейінгі рейтингтері бар энергетикалық жүйедегі электр жабдықтарының ең үлкен және ең маңызды бөліктерінің бірі болып табылады. Автотрансформаторлар икемді қуат ағынын басқаруды қамтамасыз ете отырып, беру желісінің әртүрлі кернеу деңгейлерін өзара байланыстырады.
Ауыр өнеркәсіп трансформаторларды қолданудың ең талап етілетін орталарының бірі болып табылады. Болат диірмендері, алюминий балқыту зауыттары, цемент зауыттары, химиялық өңдеу қондырғылары және тау-кен өндірісі жоғары гармоникаға, жүктеменің жиі ауытқуына және қоршаған ортаның қиын жағдайларына, соның ішінде жоғары температураға, шаңға, дірілге және коррозиялық атмосфераға төтеп бере алатын трансформаторларды қажет етеді. Өнеркәсіптік трансформаторлар көбінесе арнайы оқшаулау өңдеулерімен, қысқа тұйықталуға төзімділік көрсеткіштерін жоғарылататын және реттелетін гармоникалық сүзгілермен тапсырыс бойынша құрастырылады.
Күн фотоэлектрлік және жел энергиясын өндірудің жарылыс өсуі трансформаторларды қолданудың жаңа талаптарын тудырды. Күн электр станциялары жинау үшін тұрақты ток инверторының шығысын орташа кернеуге түрлендіретін инверторлық трансформаторларды немесе тізбекті деңгейлі күшейткіш трансформаторларды қажет етеді. Жел турбиналық трансформаторлары турбина ұясының ішінде немесе табанында орналасқан, желдің пайда болуына тән механикалық тербеліске, термиялық циклге және гармоникалық жүктемеге төтеп беруі керек.
Теңіз жел электр станциялары тұзды су атмосферасына ұшырайтын платформаға орнатылған трансформаторлармен, техникалық қызмет көрсетуге қол жетімділікпен және шектеулі кеңістікпен ерекше талап етеді. Құрғақ типті (нацель қондырғылары үшін) және мамандандырылған мұнайға батырылған қондырғылар (теңіз платформасы қосалқы станциялары үшін) осы қиын орталарда орналастырылған.
Биік кеңсе мұнаралары, сауда орталықтары, қонақүйлер, ауруханалар, университеттер және деректер орталықтары пайдалы құрылыс кернеулеріне (әлемнің көп бөлігінде 380/220 В) коммуналдық қуат беру кернеуін төмендету үшін орташа кернеулі құрғақ түрдегі трансформаторларға сүйенеді. Өрт қауіпсіздігі сипаттамалары, төмен техникалық қызмет көрсету талаптары және құйма шайырлы құрғақ трансформаторлардың ықшам өлшемдері оларды осы қолданбалар үшін басым таңдау жасайды.
Лугао Power Co., Ltd. Штаб-пәтері Қытайда орналасқан, құрғақ және майлы қуат трансформаторларын жобалауға, жобалауға және өндіруге мамандандырылған күштік трансформаторларды өндіруші және жеткізуші кәсіпқой. Ішкі және халықаралық нарықтар үшін сенімді, жоғары сапалы электр шешімдерін жеткізу миссиясымен құрылған Лугао техникалық дәлдікке, өндірістік тәртіпке және тұтынушыға бағытталған қызметке негізделген беделге ие болды.
Әртараптандырылған электр жабдықтары конгломераттарынан айырмашылығы, Лугаоның күштік трансформаторларға ерекше назар аударуы терең техникалық тәжірибеге, процесті үздіксіз жақсартуға және өнім портфолиосында біркелкі инженерлік назар аударуға мүмкіндік береді. Бұл мамандандыру тікелей өнім сапасына, қолданбалы білімге және тұтынушыларға жауапты қолдауға аударады.
| Өнім санаты | Сипаттама |
| Құрғақ типті құйылған шайырлы трансформаторлар | Құйылған шайыр (CRT) дизайны, 25 кВА-дан 16 000 кВА-ға дейін, 35 кВ-қа дейін бастапқы, IEC 60076-11 / GB/T 10228 сәйкес |
| Құрғақ типті VPI трансформаторлары | Вакуумды қысыммен сіңдірілген, желдетілетін ішкі қолданбаларға арналған ашық жаралы дизайн |
| Майлы тарату трансформаторлары | 10 кВА – 10 МВА, 3,3 кВ – 35 кВ, стандартты S11/S13 сериясы, аз шығынды аморфты өзек опциялары |
| Майлы күштік трансформаторлар | 50 МВА дейін, 110 кВ класы, қосалқы станциялар мен өнеркәсіптік қуат көздеріне арналған |
| Арнайы және арнайы трансформаторлар | Шахталық, теңіз деңгейіндегі, жоғары температуралық орта, гармоникаға төзімді немесе басқа маман конфигурациялары |
Лугао зауыты құрғақ және майлы трансформаторлар өндірісі үшін арнайы жасалған өндірістік желілермен жабдықталған, оның ішінде орау машиналары, өзек кесетін және қабаттасатын жабдықтар, шайыр құю және емдеу пештері, майды өңдеу және вакуумды толтыру жүйелері, сондай-ақ кешенді электр сынақ зертханасы. Негізгі ламинацияларды, орамдарды және резервуарлар жинақтарын үйде өндіру сапаны толық бақылауды және тапсырыс талаптарына жылдам жауап беруді қамтамасыз етеді.
Лугао сапа менеджменті жүйесі ISO 9001:2015 стандартына сәйкес сертификатталған, ол жобалау, сатып алу, өндіру, сынақтан өткізу және сатудан кейінгі қызмет көрсету процестерін қамтиды. Компанияда IEC 60076 және GB стандартты сериялары талап ететін барлық әдеттегі және типтік сынақтарды орындауға қабілетті толық жабдықталған сынақ зертханасы бар. Сынақ деректері цифрлық түрде жазылады және жеке трансформатордың сериялық нөмірлеріне қарай қадағаланады, экспорт пен жобаны іске қосу талаптары үшін толық өнім құжаттамасын қолдайды.
Лугао трансформаторлары Оңтүстік-Шығыс Азия, Таяу Шығыс, Африка, Шығыс Еуропа және Латын Америкасы бойынша жобаларға жеткізілді. Жобаның халықаралық тәжірибесі жаңартылатын энергияны жинауға арналған қосалқы станцияларды, өнеркәсіптік нысандардың электр жүйелерін, инфрақұрылымды электрлендіру бағдарламаларын және коммерциялық ғимараттардың ОЖ/ЖҚ қондырғыларын қамтиды. Лугаоның экспорттық мүмкіндігі тұтынушы белгілеген халықаралық стандарттарға сәйкестікті, үшінші тарап инспекциясының орналастыруын және толық экспорттық құжаттама пакеттерін қамтиды.
Стандартты каталог трансформаторлары жалпы қолдану талаптарының көпшілігін қамтиды. Дегенмен, өнеркәсіптік, инфрақұрылымдық және электр энергиясын өндіру жобаларының маңызды бөлігі каталог сипаттамаларынан ауытқыған трансформаторларды қажет етеді. Lugao компаниясының ішкі инженерлік тобы номиналды қуат (кВА/МВА), кернеу қатынасы, векторлық топ, кедергі кернеуі, оқшаулау класы, салқындату әдісі, қоршаудың IP рейтингі, температураны бақылау, түрдегі ауыстырғыш түрі (DETC/OLTC) және физикалық өлшемдерді қоса алғанда, барлық негізгі параметрлер бойынша толық теңшеуді қолдайды.
Экспорттық және жобалық-жеткізу трансформаторлары сынақ сертификаттары (жұмыс тәртібі және түрі), өлшемдік сызбалар, орнату және техникалық қызмет көрсету бойынша нұсқаулықтар, техникалық сипаттамалар кестесі, сапаны тексеру жазбалары, негізгі құрамдас бөліктерге арналған материал сертификаттары және сәйкестік сертификаттарын қамтитын толық құжаттама пакетімен жеткізіледі (CE, CCC, немесе тұтынушы көрсеткен үшінші тарап сертификаты).
Лугао делдал маржаны алып тастап, инженерлік, өндіріс және сапа функцияларына тікелей қол жеткізумен қатар бәсекеге қабілетті баға белгілеуге мүмкіндік беретін зауыттан тікелей жеткізу үлгісін қолданады. Тұтынушылар инженерлік және өндірістік топтармен тікелей байланыс, мөлдір өндіріс барысын жаңарту және уақытты қажет ететін жобалар үшін өндірісті жоспарлауға әсер ету мүмкіндігін пайдаланады.
Өнімнің стандартты мерзімі рейтингке, күрделілікке және ағымдағы өндіріс жүктемесіне байланысты 4-тен 12 аптаға дейін ауытқиды. Стандартты емес спецификациялары бар тапсырыс бойынша жасалған трансформаторлар әдетте тапсырыс бергеннен бастап жөнелтілгенге дейін 10–18 аптаны қажет етеді. Lugao жедел талаптарды жылдам жеткізуге мүмкіндік беретін жоғары көлемді стандартты рейтингтер үшін буферлік қор бағдарламасын қолдайды.
Барлық Лугао трансформаторлары халықаралық тасымалдауға арналған, ағаш қорапшасы, ылғал сіңіретін кептіргіш пакеттері, транзит кезінде майға батырылған қондырғылар үшін азот қысымы және соққы индикаторы жапсырмалары бар оралған. Тасымалдау опцияларына толық контейнерлік жүк (FCL) теңіз жүктері, контейнерден аз жүк (LCL) шоғырландыру және шағын шұғыл жөнелтілімдер үшін әуе жүктері кіреді. Лугао негізгі экспорттық бағыттар бойынша тәжірибелі экспедиторлармен қарым-қатынас жасайды.
Лугаоның міндеттемесі өнімді жеткізумен шектелмейді. Техникалық қолдау трансформаторды орнату, майды толтыру және іске қосуды тексеру, қорғаныс релесін орнату бойынша ұсыныстар және майға батырылған қондырғылар үшін бастапқы еріген газ талдауы (DGA) бойынша инженерлік нұсқаулықпен бірге орнату және іске қосу кезеңінде қол жетімді. Кепілдік қамту және қосалқы бөлшектердің болуы стандартты жабдықтау пакетінің бөлігі болып табылады.
Сандық сенсорларды, байланыс интерфейстерін және деректер аналитикасын қуат трансформаторларына біріктіру желілік активтерді басқарудағы іргелі эволюцияны білдіреді. Ақылды трансформаторлар май температурасын, орама температурасын, еріген газ деңгейін, ішінара разряд белсенділігін, мұнай сапасының параметрлерін және жүктеме тогын үздіксіз бақылаумен жабдықталған. Деректер IEC 61850 немесе IoT хаттамалары арқылы активтерді басқару платформаларына жіберіледі, бұл болжамды техникалық қызмет көрсету алгоритмдеріне сәтсіздікке дейін апталар немесе айлар бұрын дамып келе жатқан ақауларды анықтауға мүмкіндік береді. Цифрлық бақылау күтпеген ақаулар қаупін күрт төмендетеді, шамадан тыс жүктелу немесе шамадан тыс кернеу жағдайларын болдырмау арқылы трансформатордың қызмет ету мерзімін ұзартады және техникалық қызмет көрсету аралықтарын оңтайландырады. Трансформаторлар нарығы смарт мониторингтің жылдам қабылдануын көруде, әсіресе маңызды желілік активтер мен орталықтандырылған қашықтан бақылау жиі қолмен тексеруді алмастыра алатын парктер үшін.
Кәдімгі трансформатордың оқшаулауы — маймен сіңдірілген крафт-қағаз және минералды май — 98°C (ыстық нүкте) максималды үздіксіз температура рейтингіне ие. Термиялық тұрғыдан жаңартылған қағаз оны шамамен 110°C-қа дейін арттырады, ал полиамидті (арамид) оқшаулау жүйелері 140°C немесе одан жоғары температурада жұмыс істей алады. Жоғары температуралық оқшаулау жүйелері трансформаторларды белгілі бір физикалық өлшем үшін жоғары деңгейлерге жүктеуге мүмкіндік береді, бұл бір МВА-ға күрделі шығындарды азайтады немесе бірдей рейтинг үшін төмендетілген температурада жұмыс істей отырып, оқшаулау мерзімін айтарлықтай ұзартады.
Балқытылған болатты тез сөндіру арқылы алынған аморфты металл қорытпалары әдеттегі дәнді-бағытталған кремний болатпен салыстырғанда магниттік шығындарды күрт төмендететін ретсіз атомдық құрылымды көрсетеді. Аморфты өзекше тарату трансформаторлары кәдімгі конструкцияларға қарағанда 70-80%-ға төмен жүктемесіз шығындарға қол жеткізеді, бұл энергия тиімділігін арттыруды қамтамасыз етеді. Аморфты және кәдімгі ядролардың дифференциалды құны тарылып, энергия тиімділігін арттыру ережелері күшейген сайын, аморфты ядролы трансформаторлар бүкіл әлем бойынша тарату қолданбаларында нарық үлесін алуда.
Университеттердегі, ұлттық зертханалардағы және жетекші өндірушілердегі ғылыми-зерттеу және тәжірибелік-конструкторлық бағдарламалар кәдімгі төмен жиілікті магниттік трансформаторды жоғары жиілікті қуатты электронды түрлендіру сатысымен алмастыратын қатты денелі трансформатордың (ҚҚТ) тұжырымдамасын алға жылжытуда. SST бір құрылғыда гальваникалық оқшаулауды, екі бағытты қуат ағынын, бақыланатын кернеу мен жиілікті түрлендіруді және реактивті қуатты өтеуді ұсынады. Коммерциялық ауқымда әлі коммерциялық түрде қолданылмағанымен, SSTs LVDC микроторлары, электр қуатын зарядтау және икемді айнымалы ток/тұрақты ток торларының өзара қосылуын қоса алғанда, қолданбалар үшін қарқынды зерттеу қызығушылығын тудырады.
Теңіздегі жел энергетикасы саласы экстремалды теңіз орталарында жұмыс істей алатын трансформаторларға сұранысты арттырып отыр, соның ішінде тұзды шашыратқышқа төзімділік, ұшқыштар мен платформаларды орнату үшін ықшам іздер, күшейтілген сейсмикалық төзімділік және кейбір концепциялық конструкцияларда 1000 метрден асатын тереңдікте толық су асты жұмысы. Трансформаторлардың су асты технологиясы терең судағы мұнай мен газды электрлендіру мен теңіздегі жел энергиясын өңдеуге негізделген белсенді даму саласы болып табылады.
Күшті трансформаторлар заманауи электр өркениетінің негізін құрайтын таптырмас технология болып табылады. Олардың сенімділігі, тиімділігі және ұзақ қызмет ету мерзімі бүкіл әлемдегі энергетикалық жүйелердің экономикасы мен тұрақтылығына тікелей әсер етеді. Құрғақ типті және майға батырылған технология арасындағы таңдау екілік емес, контекстке байланысты, кернеу деңгейі, қуат рейтингі, орнату ортасы, өрт қауіпсіздігі талаптары, техникалық қызмет көрсету философиясы және өмірлік цикл құнының мақсаттары басшылыққа алынады. Жаһандық қуат трансформаторларының нарығы жаңартылатын энергия интеграциясы, урбанизация, өнеркәсіптік өсу және желіні жаңғырту есебінен кеңеюді жалғастыруда. Қытайлық өндірушілер, соның ішінде Lugao Power Co., Ltd. сияқты мамандандырылған фирмалар, инженерлік жетілдірілген және сапаны қамтамасыз ету деңгейін жақсарта отырып, бәсекеге қабілетті бағамен халықаралық талаптарға сай өнімдерді ұсына отырып, осы сұранысты қанағаттандыруда барған сайын маңызды рөл атқарады.
Трансформатор жеткізушілерін бағалайтын сатып алу топтары үшін Lugao Power Co., Ltd. сенімді ұсыныс ұсынады: күштік трансформаторларға ерекше назар аудару, құрғақ және майға батырылған өнім желілерінде терең инженерлік мүмкіндік, халықаралық стандарттарға қатаң сәйкестік, мөлдір сапа құжаттамасымен зауыттан тікелей жеткізу және халықаралық жобаны сәтті жеткізу тәжірибесі. Лугаоның техникалық құзыреттілігі, сапа міндеттемесі және бәсекеге қабілетті баға үйлесімі оны көптеген салалар мен географиялардағы жобалар үшін күшті серіктес етеді.
