Бронды алынбалы айнымалы токтың металл қоршау құрылғысы қазіргі қосалқы станцияларда электр қуатын таратудың қауіпсіздігі мен сенімділігін қалай жақсарта алады

ҚолАлынбалы айнымалы ток металл қоршау құрылғысыорташа кернеулі электр қуатын тарату жүйелерінде маңызды рөл атқарады. Қауіпсіздікке, икемділікке және жұмыс тиімділігіне арналған бұл кеңейтілген тарату құрылғысы шешімі бөлінген бөліктерге, алынбалы ажыратқыштарға және сенімді доғаға төзімді қорғанысқа ие. Бұл толық нұсқаулықта біз оның құрылымын, техникалық параметрлерін, қолдану сценарийлерін, артықшылықтарын, орнату талаптарын, техникалық қызмет көрсету стратегияларын және таңдау нұсқауларын зерттейміз. Бұл мақалада қалай болатыны да көрсетілгенЛугао күшіжаһандық өнеркәсіптік және коммуналдық қажеттіліктерге бейімделген сенімді, стандарттарға сәйкес келетін тарату құрылғыларын ұсынады.

Мазмұны

• 1. Бронды алынбалы айнымалы токтың металл қоршау құрылғысы дегеніміз не?
• 2. Қазіргі электр жүйелерінде бұл неліктен маңызды?
• 3. Құрылымдық дизайн және негізгі компоненттер
• 4. Техникалық шарттар мен стандарттар
• 5. Кәдімгі тарату құрылғыларынан негізгі артықшылықтар
• 6. Қолданудың негізгі сценарийлері
• 7. Орнату және іске қосу жөніндегі нұсқаулық
• 8. Техникалық қызмет көрсету және өмірлік циклді басқару
• 9. Дұрыс үлгіні қалай таңдауға болады?
• 10. Жиі қойылатын сұрақтар

1. Бронды алынбалы айнымалы токтың металл қоршау құрылғысы дегеніміз не?

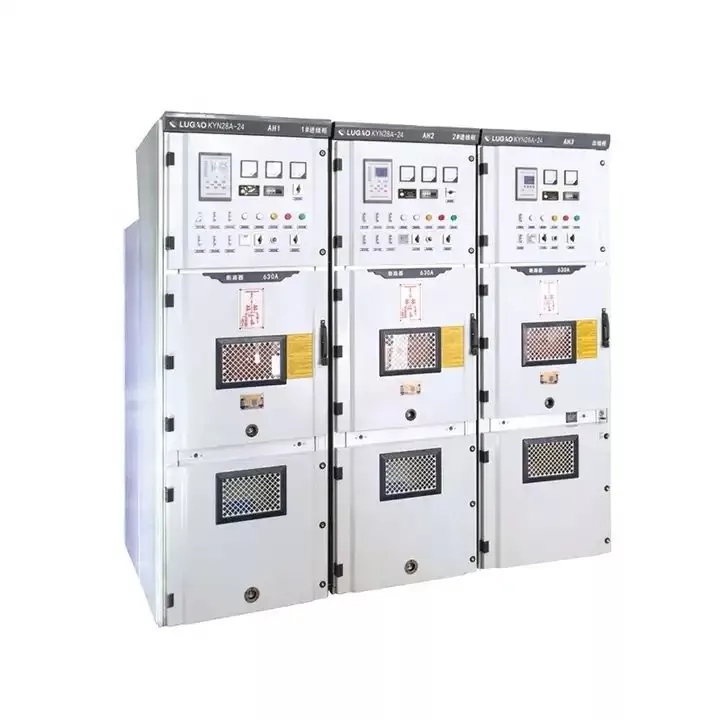

Бронды алынбалы айнымалы токтың металл қоршалған тарату құрылғысы - толық металл қапталған құрылыммен және тартылатын (алынбалы) функционалдық қондырғылармен жобаланған орташа кернеулі тарату құрылғыларының бір түрі. Ол әдетте электр энергиясын қабылдау, тарату, басқару және қорғау үшін 3,6кВ–40,5кВ айнымалы ток қуат жүйелерінде қолданылады.

«Бронды» құрылым ішкі бөліктердің жерге тұйықталған металл қалқалармен бөлінгенін білдіреді, бұл күшейтілген қауіпсіздікті қамтамасыз етеді және ақаулардың таралуын болдырмайды. «Алынбалы» немесе «алынатын» мүмкіндігі қызмет көрсету, сынақ және ажыратылған позициялар арасында қауіпсіз жылжытуға болатын автоматты ажыратқыш бөлігін білдіреді.

2. Қазіргі электр жүйелерінде бұл неліктен маңызды?

Электр қауіпсіздігіне, жұмыс үздіксіздігіне және желіні интеллектуалды басқаруға қойылатын талаптардың артуына байланысты дәстүрлі ашық типті тарату құрылғыларының жүйелері енді жеткіліксіз. Заманауи қосалқы станциялар мен өнеркәсіптік қондырғылар қажет:

• Қысқа тұйықталуға төзімділігі жоғарырақ
• Доға ақауларын оқшаулау жақсартылған
• Техникалық қызмет көрсету кезінде қысқартылған тоқтау
• Жақсартылған оператор қауіпсіздігі
• Модульдік кеңейту мүмкіндігі

Брондалған алынбалы металл қоршау құрылғылары механикалық блоктау жүйелерін, металдан жасалған оқшаулауды және тартылатын ажыратқыштарды біріктіру арқылы осы талаптарды шешеді.

3. Құрылымдық дизайн және негізгі компоненттер

3.1 Бөлімге бөлінген дизайн

Стандартты брондалған коммутациялық панель бірнеше оқшауланған бөлімдерден тұрады:

3.2 Ажыратылатын ажыратқыш

• Қызмет көрсету орны
• Сынақ орны
• Ажыратылған позиция

Бұл дизайн жүйені толық өшірмей қауіпсіз техникалық қызмет көрсетуге мүмкіндік береді.

3.3 Механикалық және электрлік блоктау

Бірнеше блоктау механизмдері қауіпті операцияларды болдырмайды, мысалы:

• Жерге қосқыш жабылған кезде жабылатын ажыратқыш
• Ток күйінде есікті ашу
• Жүктеме астында сөрелік ажыратқыш

4. Техникалық шарттар мен стандарттар

Әдеттегі техникалық параметрлерге мыналар жатады:

Халықаралық стандарттарға сәйкестік қауіпсіздікті, оқшаулауды үйлестіруді және доға ақауларын болдырмауды қамтамасыз етеді.

5. Кәдімгі тарату құрылғыларынан негізгі артықшылықтар

5.1 Жетілдірілген қауіпсіздік

• Доғаға төзімді металл қалқалар
• Жерленген брондалған қоршау
• Бөлімдер арасындағы ақауларды оқшаулау

5.2 Операциялық икемділік

• Ажыратқышты жылдам ауыстыру
• Қысқартылған бос уақыт
• Алдыңғы қол жетімді техникалық қызмет көрсету

5.3 Сенімділік

Вакуумдық ажыратқыш технологиясы мыналарды ұсынады:

• Ұзақ механикалық қызмет ету
• Төмен техникалық қызмет көрсету талаптары
• Жоғары диэлектрлік беріктік

5.4 Масштабтау мүмкіндігі

Модульдік панель дизайны болашақта жүктеменің өсуі үшін жүйені оңай кеңейтуге мүмкіндік береді.

6. Қолданудың негізгі сценарийлері

• Электр станциялары
• Қалалық қосалқы станциялар
• Өнеркәсіптік өндіріс орындары
• Тау-кен жұмыстары
• Деректер орталықтары
• Жаңартылатын энергия көздерін біріктіру станциялары

Жоғары жүктеме және жоғары ақаулық ток орталарында брондалған алынбалы тарату құрылғылары жүйенің тұрақтылығын айтарлықтай жақсартады.

7. Орнату және іске қосу жөніндегі нұсқаулық

7.1 Сайтқа қойылатын талаптар

• Қоршаған орта температурасы: -5°C - +40°C
• Салыстырмалы ылғалдылық: ≤90%
• Сейсмикалық төзімділік туралы ойлар

7.2 Орнату қадамдары

1. Іргетас арнасының болат монтажы
2. Панельді туралау және бекіту
3. Шина қосылымы
4. Кабельді тоқтату
5. Оқшаулауды сынау
6. Қорғау релесі конфигурациясы

8. Техникалық қызмет көрсету және өмірлік циклді басқару

Үнемі тексерудің бақылау парағы

• Ажыратқыштың механикалық жұмысын тексеріңіз
• Оқшаулау жағдайын тексеріңіз
• Ыстық нүктелер үшін термобейнелеу
• Таза шаң жиналуы

Дұрыс техникалық қызмет көрсету қалыпты жұмыс жағдайында қызмет ету мерзімін 20–30 жылдан астам ұзартуы мүмкін.

9. Дұрыс үлгіні қалай таңдауға болады?

Дұрыс брондалған алынбалы айнымалы токтың металл қоршау құрылғысын таңдау мыналарды бағалауды қажет етеді:

• Жүйенің номиналды кернеуі
• Қысқа тұйықталу сыйымдылығы
• Жүктеме ток
• Қоршаған орта жағдайлары
• Болашақ кеңейту қажеттілігі

Лугао күшіIEC стандарттарына және тұтынушыға тән талаптарға сәйкестікті қамтамасыз ететін жоба спецификацияларына негізделген теңшелген инженерлік шешімдерді ұсынады.

10. Жиі қойылатын сұрақтар (ЖҚС)

1-сұрақ: Металлмен қапталған және металл жабық тарату құрылғыларының айырмашылығы неде?

Металлмен қапталған тарату құрылғыларында барлық бөлімшелер арасында толығымен жерге тұйықталған металл қалқалар бар, ал жалпы металдан жасалған тарату құрылғыларында толық оқшаулау болмауы мүмкін.

2-сұрақ: Неліктен тұрақты түрдің орнына алынатын түрін таңдау керек?

Алынатын түрлері жылдамырақ техникалық қызмет көрсетуге және жұмыс істеу тиімділігін арттыра отырып, тоқтау уақытын азайтуға мүмкіндік береді.

3-сұрақ: Доғаға төзімді дизайн қажет пе?

Маңызды инфрақұрылым және жоғары қысқа тұйықталу орталары үшін доғаға төзімді құрылымдар қызметкерлердің қауіпсіздігін айтарлықтай арттырады.

4-сұрақ: Әдеттегі қызмет ету мерзімі қанша?

Тиісті техникалық қызмет көрсету кезінде қызмет ету мерзімі әдетте 20 жылдан асады.

Қорытынды

Бронды алынбалы айнымалы токтың металл қоршау қондырғысы орта вольтты тарату жүйелерінің эволюциясын білдіреді. Оның брондалған конструкциясы, алынбалы ажыратқыш конструкциясы, жетілдірілген блоктау механизмдері және халықаралық стандарттарға сәйкестігі оны заманауи қосалқы станциялар мен өнеркәсіптік қуат жүйелері үшін сенімді және қауіпсіз таңдау жасайды.

Жаһандық энергетикалық инфрақұрылым күрделене түскен сайын және сенімділік талаптары арта бергендіктен, сенімді өндірушіні таңдау өте маңызды.Лугао күшібүкіл әлем бойынша әртүрлі жобалық қажеттіліктерге бейімделген, жоғары өнімді, стандарттарға сәйкес келетін тарату құрылғыларының шешімдерін жеткізуге ұмтылады.

Келесі жобаңыз үшін сенімді брондалған алынбалы айнымалы ток металдан қоршалған коммутациялық құрылғы шешімін іздеп жүрсіз бе?

Бүгін Lugao Power компаниясымен серіктес —бізбен хабарласыңытеңшелген техникалық қолдау, бәсекеге қабілетті баға ұсыныстары және сарапшылық инженерлік кеңестер үшін.
